2. Географические координаты: широта и долгота. Разность широт и долгот. Морские единицы длины и скорости.

Положение любой точки на Земле определяется географическими координатами, т.е. отстоянием от экватора и Гринвичского меридиана.

Г еографической широтой / - фи / называется дуга меридиана от экватора до параллели точки, выраженная в градусах, минутах и десятых минуты. Широта изменяется от 0' до 90' и бывает северная /знак«+»/ и южная /знак « - «/в зависимости от полушария

Географической долготой / - лямбда/ называется меньшая дуга экватора от Гринвичского меридиана до меридиана точки, выраженная в градусах, минутах и десятых минуты. Долгота изменяется от 0* до 180° и бывает восточная /E/, в расчетах со знаком «+» и западная /W/ в расчетах со знаком « - « в зависимости от полушария.

Разность широт и долгот.

При плавании судно меняет свои координаты. Разностью широт / РШ/ называется дуга меридиана между параллелями пункта отхода и прихода судна. РШ может быть от 0 до 180° к N или S. Вычисляется РШ по схеме:

Разность долгот / РД / называется меньшая дуга экватора между меридианами пунктов отхода и прихода. Вычисляется РД по схеме:

Если РД будет больше 180°, то результат вычитается из 360° и меняется наименование.

Пример:

Морские единицы длины и скорости.

За основную единицу длины в морском судовождении принята морская миля-длина 1' дуги земного меридиана, принимая Землю за шар

кабельтов =1/10 морской мили = 185 метров

метр часть четверти парижского меридиана

Узел - единица скорости = скорости 1 мили за 1 час = 0.5 м/сек = 3 кб/мин.

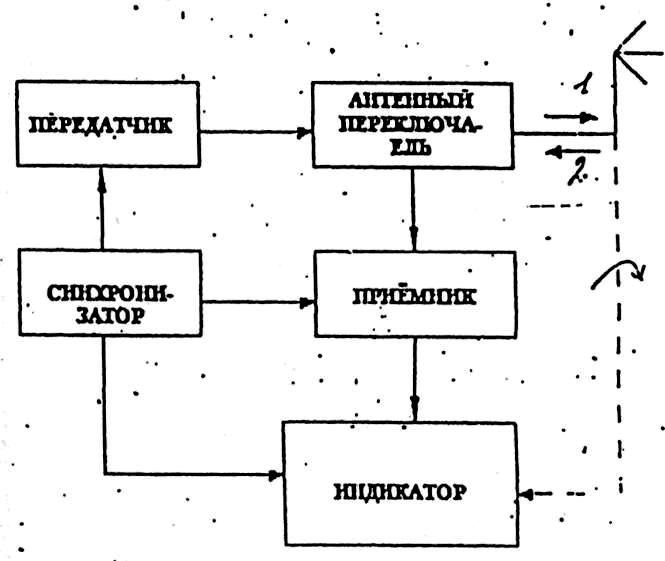

3. Рлс. Блок схема, назначение блоков.

Синхронизатор периодически запускает передатчик и одновременно с ним индикатор. Мощный кратковременный импульс высокочастотных колебаний, вырабатываемый передатчиком, поступает в антенну и излучается ею в заданном направлении в виде узкого луча. После отражения от объекта слабый высокочастотный импульс возвращается к антенне и подается на вход приемника (при излучении импульса приемника находится в запертом состоянии).

Для упрощения конструкции РЛС одну и ту же антенну используют как для излучения, так и для приема. Подключение антенны к передатчику или приемнику производят с помощью антенного переключателя. После усиления в приемнике импульс детектируется и поступает на индикатор. Так как, начало работы индикатора совпадает с моментом излучения импульса по направлению к объекту, то, зафиксировав по индикатору момент прихода отраженного импульса, можно определить расстояние и направление на объект. Если при достаточно частой посылке импульсов положение непрерывно вращающейся антенны фиксируется в индикаторе, то по нему можно отмечать одновременно, как расстояние до всех отражающих объектов, так и направление на них.

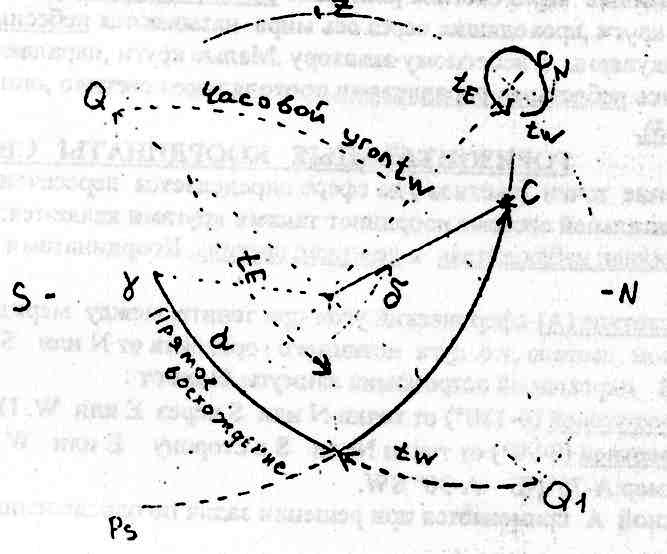

4. 1-я экваториальная система координат.

Основными кругами являются : небесный экватор, меридиан наблюдателя и меридиан светила.

К оординатами являются : часовой угол и склонение.

Часовой угол светила (t) - сферический угол у повышенного полюса мира, между полуден­ной частью меридиана наблюдателя и меридианом светила , измеряется дугой экватора от точки Q через W и Е. Часовой угол через точку W называется вестовым или обыкно­венным и принят при составлении Морского астрономического ежегодника МАЕ . Он меняется от 0° до 360°.

Часовые углы от 0 до 180 называются практическими часовыми углами и имеют наимено­вание Е или W.

Часовые углы, отсчитываемые от гринвического меридиана называются гринвическими, а отсчитываемые от меридиана наблюдателя - местными Записываются tm, tгр., t =120Е, t = 140°W.

Склонение ( ) - угол при центре сферы между плоскостью экватора и направлением на светило, измеряется дугой меридиана от экватора до светила.

Склонение изменяется от 0 до 90° и имеет наименование S или N =45°N, = 30°S. В рас­четах склонение одноименное с широтой считается положительным , а разноименное - отрицательным.

Иногда вместо склонения применяют полярное расстояние ( ), равное дуге меридиана от повышенного полюса до светила =90°- ° °=90°-
