4. Параллактический треугольник и его решение.

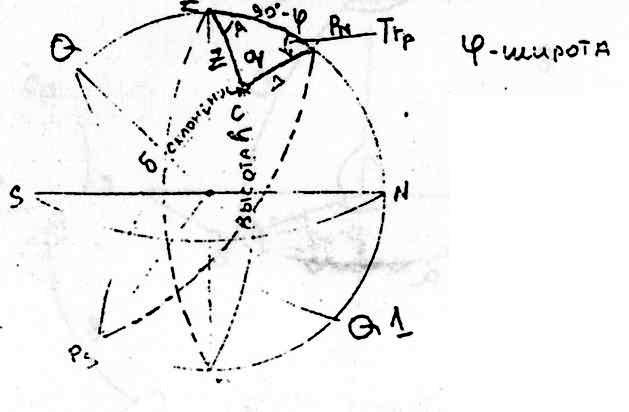

Построив небесную сферу и проведя меридиан и вертика; светила, получим треугольник С,Z,Рn, вершинами которого являются : полюс мира, Зет и светило.

Т акой треугольник называется полярным или параллактиче­ским.

Элементами такого треугольни­ка являются:

Угол при зените - азимут све­тила А.

Угол при полюсе - часовой угол (местный ) te или tw.

Угол при светиле - q- параллактический угол применяется редко,

Стороны Z Pn - дополнение до широты = 90°-

Стороны Pn С- дополнение до склонения =90°- = = полярному расстоянию,

Сторона ZC- дополнение до высоты 90 -h = Z= зенитному расстоянию,

Параллактический треугольник связывает небесные координаты h и А , и t с географическими широтой и долготой, через часовой угол. Поэтому решая параллактический треугольник можно получить координаты наблюдателя и обсервованное место или определить поправку компаса ,т.е. решить основные задачи мореходной астрономии.

5. Образование перекатов. Элементы перекатов.

Образование перекатов. Перекаты представляют собой скопле­ние наносов, отложенных по всей ширине русла. Они вызывают местное уменьшение глубины, а в период низких уровней — под­пор воды па вышележащем участке (плесе).

Чаще всего перекаты находятся в местах перехода потока из одной извилины в другую. На таких участках поперечные течения одного направления затухают и зарождаются течения другого направления, поэтому здесь по всей ширине русла откла­дываются наносы. Из отложившихся наносов формируется перекат.

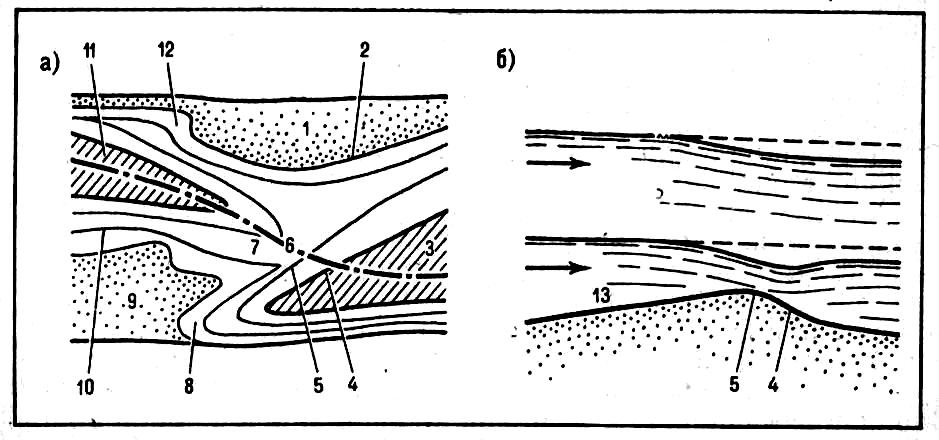

Элементы перекатов. Основные элементы переката следующие (рис. 33, а, б):

верхний и нижний побочни (косы) — 9 и 1;

верхняя и нижняя плесовые лощины — 11 и 3;

седловина 7 — вал из наносов, соединяющий верхнюю и нижнюю косы;

к орыто 6 — наиболее глубокая часть седловины, где обыч­но проходит судовой ход;

напорный (верхний) скат 13 — верховая пологая часть седловины;

подвалье (тыловой или нижний скат) 4 — ни­зовая часть седловины, более крутая, чем напорный скат;

гребень 5 — верхняя кромка подвалья, имеющая наимень­шую глубину;

затонная часть 8 — верхняя часть нижней плесовой ло­щины, находящаяся за ухвостьем верхней косы (перекаты могут не иметь затонной части; в этом случае плесовые лощины не за­ходят- дна за другую);

выбоина 12 — разработанное потоком углубление в верх­ней части нижней косы, направленное своим устьем против течения (нередко из выбоины вдоль корневой части побочня у берега об­разуется проток воды, называемый побочневым протоком).

В отличие от перекатов, перевалы имеют напорный скат, переходщий в отлогое подвалье без выраженного гребня.

На планах перекатов глубины изображают при помощи изо­бат — линий равных глубин 10. Цифра на изобате показывает глубину от срезочного уровня 2. В связи с тем, что го­ризонты воды в реке непостоянны, все съемки планов и карт должны быть приведены к одному условному уровню. Таким ус­ловным уровнем является срезочный (СУ). Он устанавливает­ся на основании многолетних наблюдений за уровнями воды. Для рек за срезочный принимают уровень низкой летней межени с обеспеченностью больше чем 90% от времени навигации.
