Вопросы к зачету по лабораторной работе №8.

УКАЖИТЕ НОМЕР ПРАВИЛЬНОГО ОТВЕТА :

8.1. ПРИ ПРОВЕДЕНИИ ОПЫТА ХОЛОСТОГО ХОДА УСТАНАВЛИВАЮТСЯ НОМИНАЛЬНЫМИ

1. ток I_1хх 3. мощность Р_хх

2. напряжение U_1хх 4. напряжение U_2хх

8.2 ПРИ УМЕНЬШЕНИИ НАГРУЗКИ ПОТЕРИ В СТАЛИ

1. увеличиваются 3. не изменяются

2. уменьшаются

8.3 ПРИНЦИП ДЕЙСТВИЯ ТРАНСФОРМАТОРА ОСНОВАН НА ЗАКОНЕ

1. Ампера 3. Электромагнитной индукции

2. Джоуля – Ленца 4. Ньютона

8.4. ПРИ РАБОТЕ ТРАНСФОРМАТОРА В РЕЖИМЕ ХОЛОСТОГО ХОДА В ОБМОТКАХ ИНДУЦИРУЕТСЯ ЭДС

1. в первичной – взаимоиндукции, во вторичной - самоиндукции

2. в первичной – самоиндукции, во вторичной – взаимоиндукции

3. в обеих - самоиндукции

8.5 ПЕРВИЧНАЯ ОБМОТКА ТРАНСФОРМАТОРА РАССЧИТАНА НА 1500 В И ИМЕЕТ 3000 ВИТКОВ, ВТОРИЧНАЯ – НА 25 В И ИМЕЕТ ВИТКОВ

1. 12,5 3. 18000

2. 50 4. 750

8.6 ВНЕШНЯЯ ХАРАКТЕРИСТИКА ТРАНСФОРМАТОРА ДЛЯ АКТИВНО – ЕМКОСТНОЙ НАГРУЗКИ ПРЕДСТАВЛЕНА КРИВОЙ

1. а

2. в

3. г

8.7 С ОШИБКОЙ ЗАПИСАНО ВЫРАЖЕНИЕ ДЛЯ ТРАНСФОРМАТОРА

1. 3.

2. 4.

8.8 ПРИ ДАННЫХ ОПЫТОВ ХОЛОСТОГО ХОДА: U_1н = 40 В, U₂₀=20 В, I₁₀=0,5 А, Р₁₀=20 Вт И КОРОТКОГО ЗАМЫКАНИЯ: U_1к = 40 В, I_1к = 6 А, Р_1к =108 Вт, ИНДУКТИВНЫЕ СОПРОТИВЛЕНИЯ ПЕРВИЧНОЙ И ВТОРИЧНОЙ ОБМОТОК РАВНЫ СООТВЕТСТВЕННО

1. 2,6 Ом и 0,65 Ом 3. 5,2 Ом и 5,2 Ом

2. 0,65 Ом и 2,6 Ом 4. 2,6 Ом и 2,6 Ом

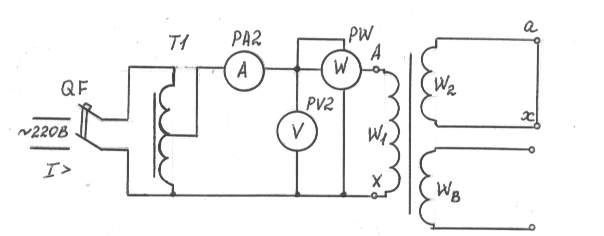

Рис. 1. Схема опыта холостого хода

Рис. 2. Схема опыта короткого замыкания

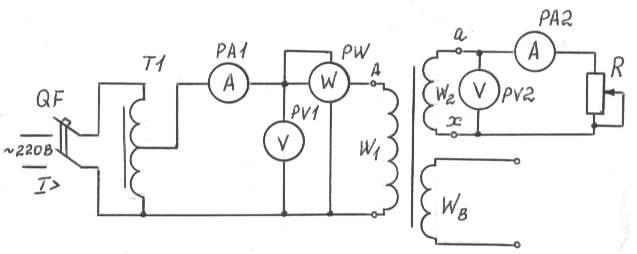

Рис. 3. Схема исследования трансформатора под нагрузкой

Рис. 4. Т – образная схема замещения трансформатора

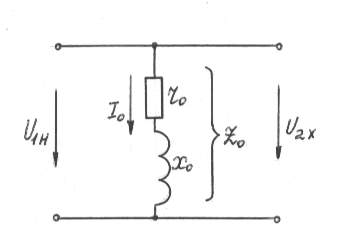

Рис. 5. Схема замещения трансформатора для опыта холостого хода

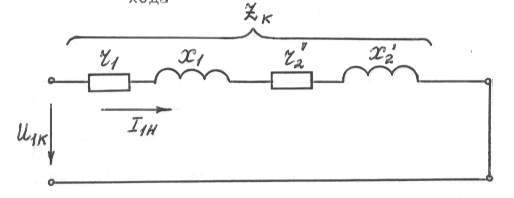

Рис. 6. Схема замещения трансформатора для опыта короткого замыкания

Лабораторная работа №9. Испытание двигателя постоянного тока.

Цель работы. Практически ознакомиться с пуском в ход, ре­гулированием скорости и изменением направления вращения двига­теля постоянного тока. Снять рабочие и регулировочные характе­ристики исследуемого двигателя со смешанным возбуждением при последовательном и параллельном возбуждении.

Подготовка к работе

1. Ознакомиться с описанием лабораторной работы. Начертить схе­мы опытов, наметить порядок выполнения опытов, заготовить таблицы для записи опытных данных.

2. Подготовиться к ответу на вопросы:

   1. Принцип действия и устройство двигателя постоянного то­ка. Понятие противоэдс.

   2. Отличие работы машины постоянного тока в режиме двига­теля и в режиме генератора. Роль коллектора в этих ре­жимах.

   3. Как классифицируются двигатели по схемам возбуждения?

   4. Условия пуска двигателя постоянного тока? Как он про­водится?

   5. Как проводится опытное снятие рабочих характеристик двигателей с параллельным и последовательным возбужде­нием?

   6. Как проводится опытное снятие регулировочных характе­ристик двигателей с параллельным и последовательным возбуждением?

   7. Поясните регулирование частоты вращения двигателя пу­тем изменения добавочного сопротивления, включенного в цепь якоря.

   8. Поясните регулирование частоты вращения двигателя посред­ством изменения магнитного потока.

   9. Покажите механические характеристики n = f (M) двигате­лей с параллельным и последовательным возбуждением. Как они будут изменяться при регулировании частоты вращения двигателя?
