Лекція № 4 Тема: “ Структура комп’ютера та характеристики компонентів комп’ютера ”.
План:
1. Основні функціональні вузли комп'ютера та зв’язки між ними.
2. Принципи побудови МПС (модульності, мікропрограмного керування, магістральності).
3. Шини. Організація шин (ША, ШД, ШК)
Література:
Мельник А. Архітектура комп’ютера 2008 – Луцьк, Луцька обласна друкарня. 2008. – 506 с.: іл.
Якименко Ю.І. Мікропроцесорна техніка: Підручник 2-е видання – К.: Кондор, 2004 – 440с.
Тхір І., Калушка В., Юзьків А. Посібник користувача ПК. Видання третє. – Тернопіль: Підручники і посібники. 2008. – 1024с.; іл.
Юров В. Assembler. – СПб.: Питер, 2001
Нортон П. Персональный компьютер: аппаратно-программный комплекс. – СПб.: BHV, 2000
Гук М. Аппаратные средства IBM PC. Энциклопедия 2-е изд. – СПб.: Питер, 2001 – 928с.: ил.
Леонтьев В.П. Новейшая энциклопедия персонального компьютера 2002. – М.: ОЛМА-ПРЕС, 2002. – 920с.: ил.
Мюллер Д. Модернизация и ремонт ПК 13-е изд. СПб., Питер, 2001
Таненбаум Э. Архитектура компьютера – СПб., Питер, 2002
1. Основні функціональні вузли комп'ютера та зв’язки між ними.

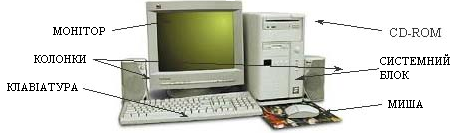

Складові частини базової та мультимедійної апаратної частини персональних комп’ютерів зображені на Рисунку 4.1
Рисунок 4.1
Системний блок. Одним із важливих компонентів системного блока є материнська плата або системна плата (motherboard). Системний блок, з апаратної точки зору, розглядають як сукупність корпуса та внутрішніх складових (комплектуючих). Окрім форми, для корпусу важливим параметром, є так званий форм-фактором. Від нього залежать вимоги до розміщуваних пристроїв. В даний час в основному використовуються корпуси двох форм-факторів: AT і АТХ. Форм-фактор корпусу повинен бути обов'язково злагоджений з форм-фактором головної (системній) плати комп'ютера, так званої материнської плати.
Розміщені на ній електронні модулі, або чіп сети, центральний процесор, оперативна пам’ять (ОЗП), постійна пам’ять (ПЗП) складають електронну базу комп’ютера. В системному блоці також розміщається: блок живлення, пристрої зовнішньої пам’яті-накопичувачі та твердих магнітних дисках “вінчестер” (HDD), накопичувачі на гнучких магнітних дисках (FDD), пристрої для читання компакт-дисків (CD-ROM), пристрої для Flash-носіїв.
До системного блоку приєднуються всі зовнішні пристрої: монітор, клавіатура, “миш”, принтер, модем, звукові колонки, сканер, і т.д.
Загальна схема функціонування системного блока івм-сумісного комп’ютера зображена на рисунку 4.2
ЦП
ОЗП
ПЗП
Контролери та інтерфейси допоміжних ПВВ
Загальна шина
Контролери і
інтерфейси дискових носіїв
Контролер монітора
Контролер клавіатури
НЖМД (HDD)
НГМД (FDD)
Інтерфейс монітора
Інтерфейс клавіатури
Рисунок 4.2
До зовнішніх компонентів комп’ютера відносяться:

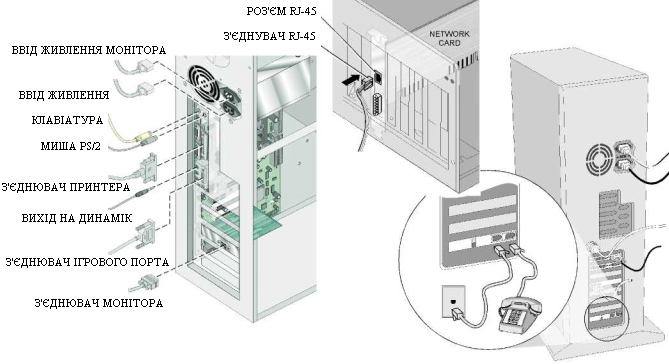

Послідовні порти-СОМ1, СОМ2; 9-ти та 25-ти контактні роз’єми (тобто такі, біти біти інформації на які із яких подаються послідовно). Можуть бути підключені модеми, ручні маніпулятори типу “миша”.
Паралельний порт-25-ти контактний роз’єм. Призначені для підключення принтерів.
Відеопорт-15-ти контактний роз’єм для підключення монітора.
Порт клавіатури – призначений для підключення клавіатури. Представляє собою роз’єм АТ-типу, менший роз’єм PS/2.
Порт USB (Universal Serial Bus-універсальна послідовна шина). Інтерфейс здатний передавати дані із швидкістю до 12 Мбіт/с до якого можна підключити до 127 пристроїв.

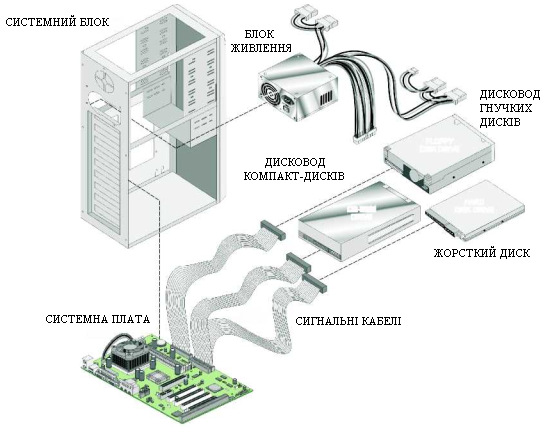

Складові частини базової архітектури системного блока персонального комп’ютера зображені на рисунку 4.3 та рисунку 4.5
Рисунок 4.3
Рисунок 4.4
