Тема 5 електронно-променева обробка матеріалів

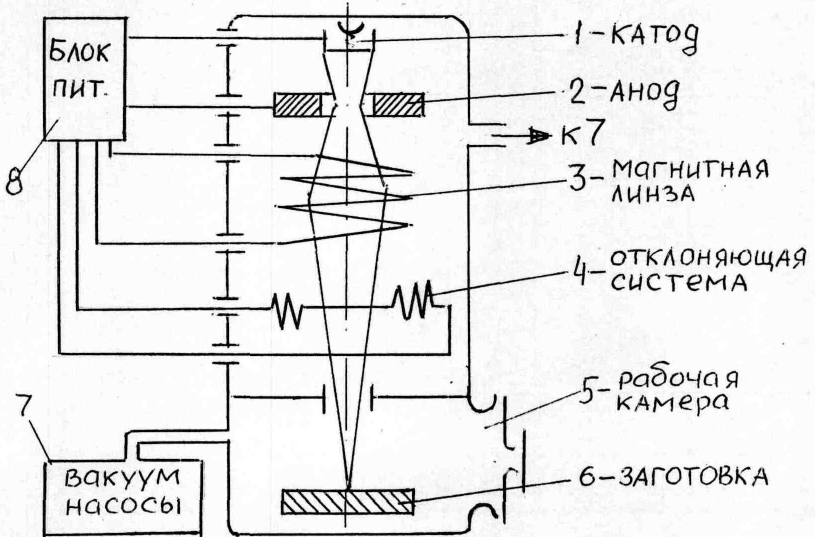

Рисунок 5.1 - Схема електронно-променевий установки

Рисунок 5.3 - Схема випарних установок для нанесення покриттів

Рисунок 5.2 - Діапазони потужностей та питомої поверхневої потужності Р_о для процесів електронно-променевих технологій

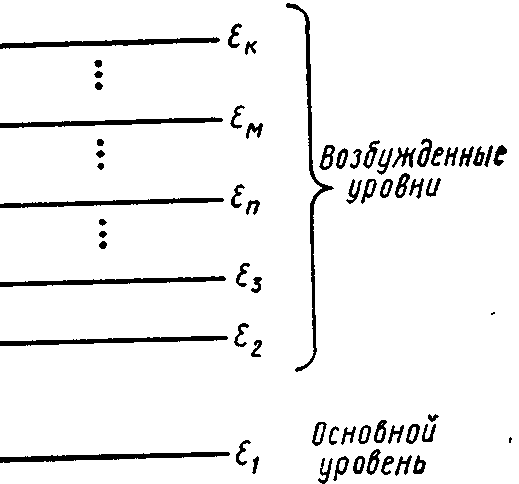

Рисунок 6.1 – Схема рівней енергії

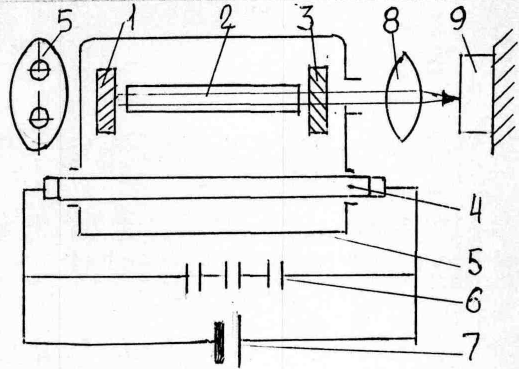

Рисунок 6.2 - Схема твердотілого ОКГ

1 - дзеркало із щільним непрозорим шаром срібла; 2 - рубіновий стрижень; 3 - дзеркало посріблене (коефіцієнт пропущення світла ~ 8%); 4 - газорозрядна лампа - спалах; 5 - кожух, що відбиває, з поперечним перерізом у формі еліпса; 6 - високовольтна батарея конденсаторів; 7 - джерело живлення; 8 - система оптичних лінз; 9 - заготівля

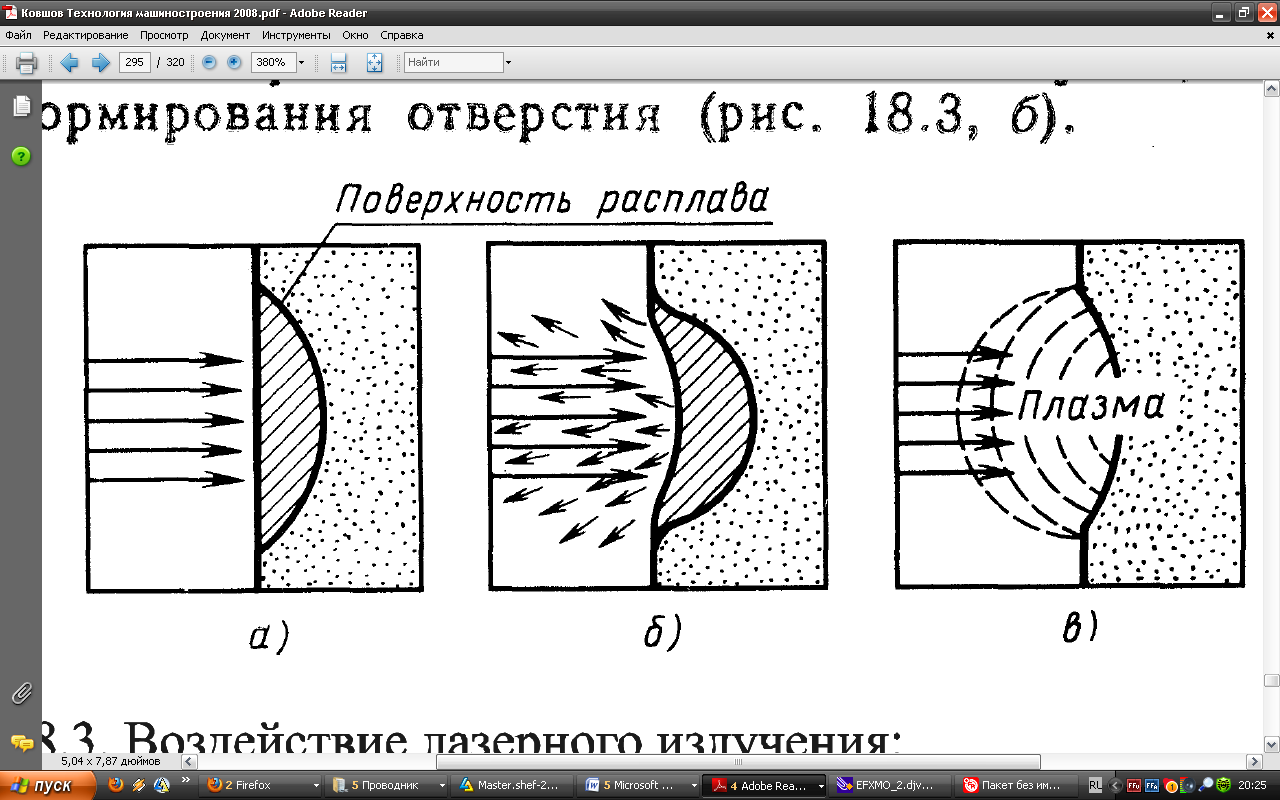

Рисунок 6.3 - Вплив лазерного випромінювання:

а – плавлення металу під дією лазерного випромінювання , б – інтенсивний випар металу; в - утворення плазми

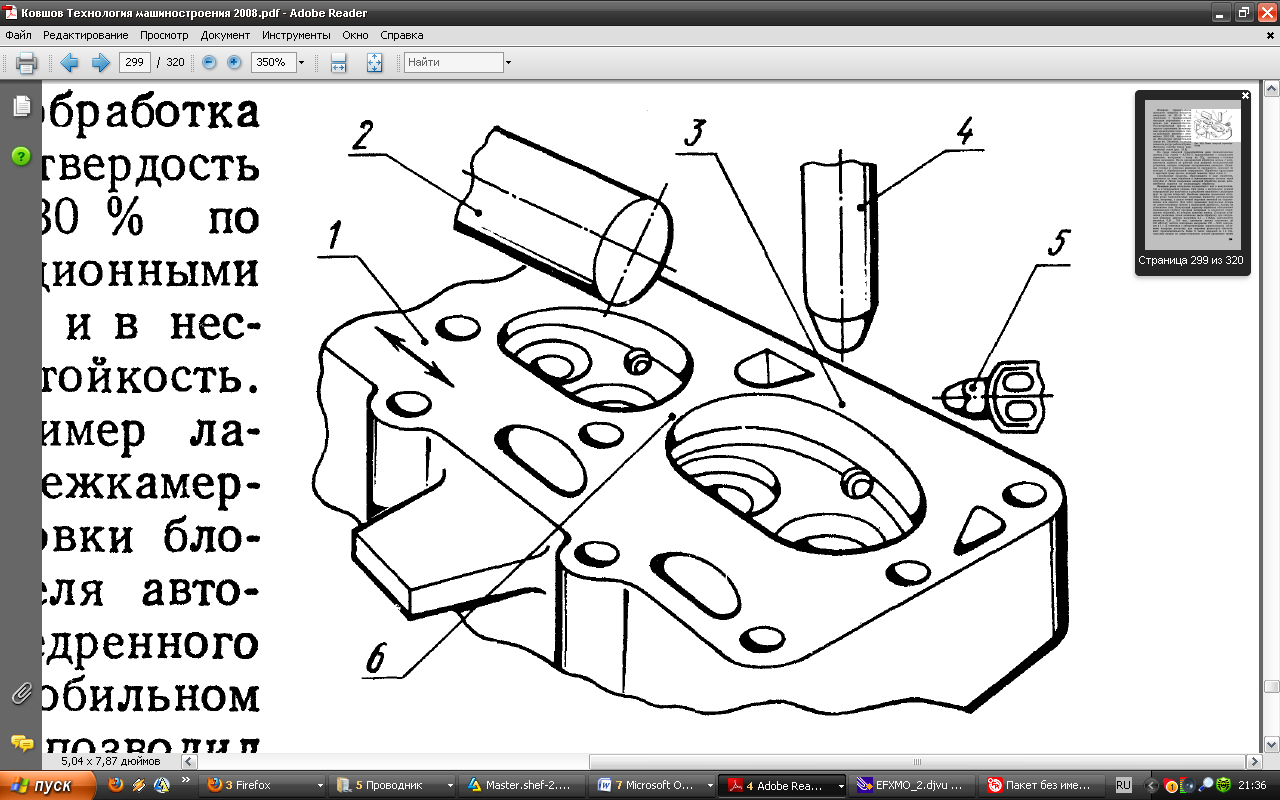

Рисунок 6.4 - Схема лазерної термообробки

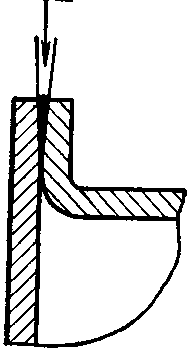

Рисунок 6.5 - Зварювання імпульсним ОКГ

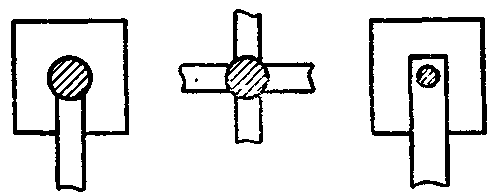

Рисунок 6.6 - Типові форми з'єднань

Рисунок 7.1 - Схема печі для плавки у кристалізатор з водним охолодженням

Рисунок 7.2

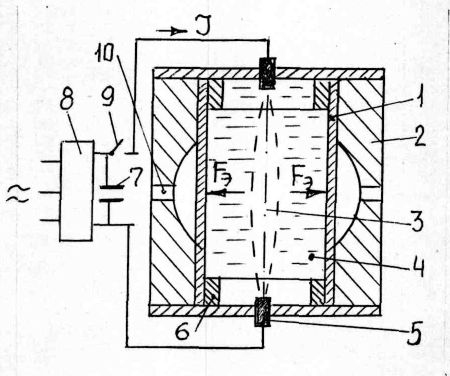

Рисунок 8.1 - Схема електровибухної обробки

1 - заготівля; 2 - матриця; 3 - речовина; 4 - рідина; 5 - електроди; 6 - ущільнюючі деталі; 7 - конденсаторна батарея; 8 - випрямляч; 9 - перемикач; 10 - отвір для видалення повітря.

Рисунок 8.2 - Схема процесу листового штампування електричним розрядом

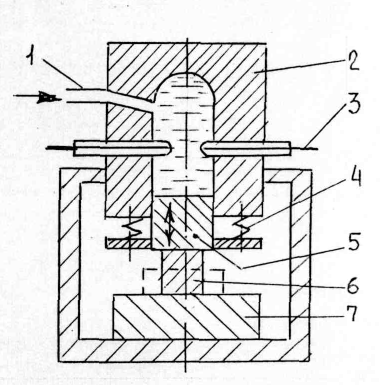

Р исунок 8.3 - Схема електрогідравлічного пресу

1 - гідросистема; 2 - камера; 3 - електроди; 4 - пружина; 5 - поршень; 6 - заготівля; 7 - стіл

Р исунок 8.4 - Схема установки для електрогідравлічного очищення литих деталей: 1 - електрод; 2 - візок; 3 - траверси; 4 - ванна; 5 - підстава; 6 - ґрати; 7 - заготівлі (деталі); 8 - транспортер; 9 - обложені частки

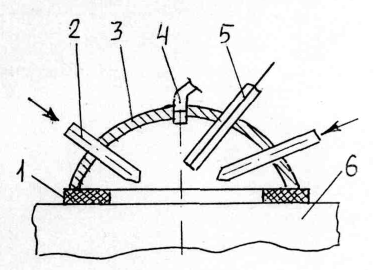

Р исунок 8.5 - Схема електрогідравлічного очищення великих заготівель

1 - гумова прокладка; 2 - патрубок для робочої рідини; 3 - ковпак кулястий; 4 - механічний маніпулятор; 5 - електроди; 6 - заготівля

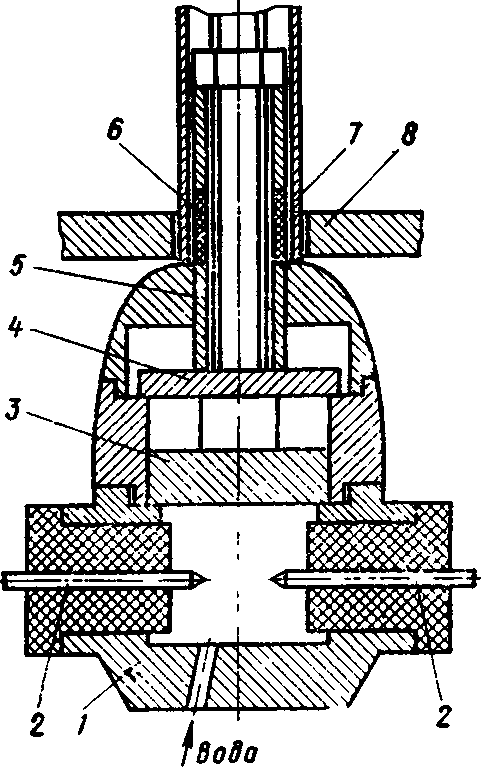

Р исунок 8.7 - Схема патрона багаторазової дії

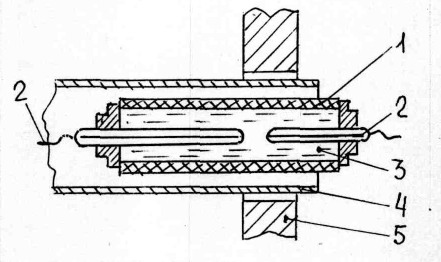

Рисунок 8.6 - Патрон одноразового використання

1 - герметизована гумова трубка; 2 - електроди; 3 - робоча рідина; 4 - труба; 5 - трубні ґрати (колектор)

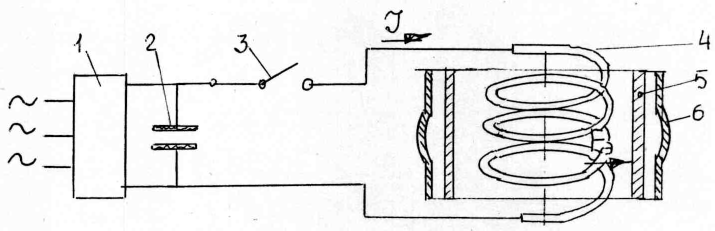

Рисунок 9.1 - Схема магнітоімпульсного формоутворення

1 - випрямляч; 2 - батарея конденсаторів; 3 - перемикаючий пристрій; 4 - обмотка збудника; 5 - заготівля; 6 - матриця.
