Вариант 8

При выполнении заданий с выбором ответа (1-20)обведите кружком номер правильного ответ.

1 Назовите, что изображает штрихпунктирная линия:

а) Контур детали

б) Осевая линия

в) Невидимый вид детали

г) Размерная линия

2. Укажите, с помощью чего можно определить степень уменьшения или увеличения изображения предмета:

а) ГОСТ

б) формат

в) стандарт

г) масштаб

3. Укажите, какой из данный форматов является самым маленьким:

а) А0

б) А1

в) А3

г) А4

4. Укажите, как должны располагаться размерные линии по отношению друг к другу:

а) пересекаться

б) параллельно

в) скрещиваться

г) здесь нет правильного ответа

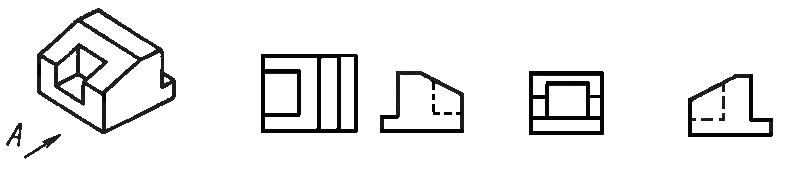

5. Укажите изображение, соответствующее виду А:

а)

б)

в)

г)

6. Укажите, какое расположение имеют основные виды находятся на плоскостях проекции:

а) вид сзади, вид сверху, вид справа

б) вид спереди, вид снизу, вид слева

в) вид спереди, вид сверху, вид справа

г) вид спереди, вид сверху, вид слева

7. Дополните определение: ломанный разрез – мысленное рассечение предмета….

а) несколькими плоскостями, пересекающимися под углом друг к другу

б) несколькими взаимно- параллельными плоскостями

в) профильной плоскостью

г) фронтальной плоскостью

8. Укажите, как обозначают вынесенное сечение:

а) любой линией, указывая стрелками направление взгляда

б) сплошной линией, указывая стрелками направление взгляда

в) разомкнутой линией, указывая стрелками направление взгляда

г) нет правильного варианта ответа

9. Назовите, какая фигура, изображена на рисунке:

а) куб

б) призма

в) цилиндр

г) пирамида

10. Укажите, какое соединение не относится к разъемным:

а) шпилечное

б) шлицевое

в) соединение пайкой

г) болтовое

11. Укажите, сколько существует осей, которые образуют плоскости проекций:

а) одна

б) две

в) три

г) четыре

12. Укажите, основное отличие технического рисунка от эскиза:

а) выбор масштаба

б) способ нанесения размеров

в) способ выполнения изображения

г) нет правильного варианта ответа

13. Укажите, к какому виду масштаба относится величина изображения 50:1:

а) натуральным масштабом

б) масштабом уменьшения

в) масштабом увеличения

г) искусственным масштабом

14. Дополните определение: шаг резьбы - совокупность:

а) выступов и впадин, выполненных по винтовой линии на цилиндрической или конической поверхности

б) линейной величины в осевом направлении при полном обороте стержня

в) расстояний между двумя соответствующими точками соседних витков

г) все ответы правильные

15. Укажите, какие виды соответствуют данной фигуре:

а)

б)

в)

г)

16. Назовите, как наносят номера позиций на сборочном чертеже:

а) в шахматном порядке

б) столбиком

в) столбиком и строчкой

г) на разных уровнях по вертикали и горизонтали

17. Укажите основное отличие шрифта типа «А» от «Б»:

а) высота букв

б) толщиной линий букв

в) наклоном букв

г) ничем не отличаются

18. Укажите, к каким видам разреза относится фронтальный разрез:

а) простым разрезам

б) сложным разрезам

в) местным разрезам

г) выносным разрезам

19. Укажите главное отличие сечения от разреза:

а) на разрезе показывается часть предмета, расположенного в секущей плоскости и то, что расположено за секущей плоскостью, а в сечении - лишь то, что находится в секущей плоскости.

б) сечение выполняется без указания направления взгляда, а разрез - с указанием направления взгляда.

в) разрез штрихуется под углом 45 градусов, а сечение - под углом 30 градусов.

г) разрез штрихуется под углом 30 градусов, а сечение - под углом 45 градусов

20. Укажите, какое изображение соответствует сечению Б-Б:

а)

б)

в)

г)
