ГБОУ СПО «Мелеузовский механико-технологический техникум»
Экспертное заключение_____________ Утверждено:_____________
__________________________________
«____» ____________2012г. «____» ________2012г.
Разработали: Корыткина М.А., Трофимова Л.Г. Рассмотрено:_____________
«_____» ___________2012г. «____» _______2012г.
Контрольно измерительные материалы
по дисциплине Инженерная графика
по специальностям 151031 Монтаж и техническая эксплуатация
промышленного оборудования (по отраслям), 151022 Монтаж и техническая эксплуатация холодильно – компрессорных машин и установок (по отраслям)
для обучающихся 2 курса
Пояснительная записка к комплекту контрольно-измерительных материалов
Тесты предназначены для студентов второго курса. Вопросы подобраны таким образом, чтобы можно было проверить подготовку студентов по усвоению дисциплины «Инженерная графика».
Предлагается 10 вариант тестовых заданий по оценке качества подготовки студентов. В каждом варианте по 20 вопросов, к каждому вопросу прилагается 4 варианта ответов, из которых следует выбрать один правильный. Верное выполнение задания, т.е. заданий с выбором одного ответа, оценивается 5 баллами. Задание с выбором ответа считается выполненным, если студентом указан правильный ответ. Во всех остальных случаях (выбран другой ответ; выбрано два ответа или более, среди которых может быть и правильный; ответ на вопрос отсутствует) считается не правильным.
Тест
Критерии оценки |
|
100% - 90 |
5 |
85-90% |
4 |
60-80% |
3 |
Менее 60% |
перезачет |
Вариант 1
При выполнении заданий с выбором ответа (1-20)обведите кружком номер правильного ответ.
1. Назовите, для чего предназначена сплошная волнистая линия:
а) линия видимого контура
б) линия наложенного сечения
в) линия обрыва чертежа
г) линия невидимого контура
2. Укажите, вид формат с размером 210х297:
а) А1
б) А2
в) А3
г) А4

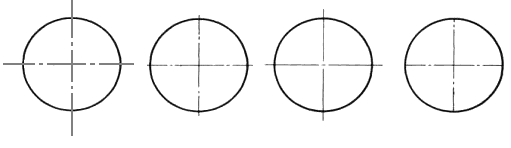

3. Укажите, на каком рисунке правильно выполнено изображение осевых и центровых линий
а)
б)
в)
г)
4. Укажите, в каком месте должно наноситься размерное число относительно размерной линии:
а) в разрыве с размерной линией
б) над размерной линией
в) под размерной линией
г) с боку от размерной линии
5. Укажите, какое количество осей образуют плоскости проекций:
а) одна
б) две
в) три
г) четыре
6. Укажите, сколько основных видов существует:
а) три
б) четыре
в) шесть
г) пять
7. Укажите, на каком виде изображения принято располагать фронтальный разрез:
а) спереди
б) сверху
в) слева
г) справа
8. Укажите угол выполнения штриховки к осевой линии:
а) 35 градусов
б) 45 градусов
в) 55 градусов
г) 65 градусов
9. Укажите, какая фигура, изображена на рисунке:
а) сфера
б) тор
в) цилиндр
г) пирамида
10. Укажите, какое соединение относятся к неразъемным:
а) болтовое
б) шпилечное
в) соединение клепкой
г) резьбовое
11. Дополните определение: вид – изображение, на котором показана обращенная к наблюдателю….
а) видимая часть поверхности предмета
б) невидимая часть поверхности предмета
в) внутренняя часть поверхности предмета
г) боковая часть поверхности предмета
12. Укажите все виды сечений:
а) выносные
б) вынесенные и наложенные
в) приложенные и выносные
г) нет правильного варианта ответа
13. Укажите, к какому виду масштаба можно отнести величину изображения 4:1:
а) масштабу увеличения
б) масштабу уменьшения
в) натуральному масштабу
г) истинному масштабу
14. Назовите, какое изображение используется для выполнения технического рисунка:
а) прямоугольная проекция
б) проекция с числовыми отметками
в) аксонометрические проекции
г) нет правильного ответа
15. Укажите, какие виды соответствуют данной фигуре:
а)
б)
в)
г)
16. Укажите, каким термином можно назвать изображение фигуры, получающейся при мысленном рассечении предмета плоскостью:
а) видом
б) разрезом
в) проекцией
г) нет правильного варианта ответа
17. Укажите, если резьба на стержне выполняется снаружи, то внутри она будет располагаться:
а) в отверстии
б) на поверхности
в) оба варианта правильные
г) нет правильного ответа
18. Укажите, на каком формате выполняют спецификацию:
а) А1
б) А2
в) А3
г) А4
19. Дополните определение: сопряжение – плавный переход…
а) от одной детали в другую
б) от одной линии в другую
в) двух изображений
г) нет правильного ответа
20. Укажите, на каком чертеже правильно соединен вид с разрезом:
а)
б)
в)
г)
Вариант 2
При выполнении заданий с выбором ответа (1-20)обведите кружком номер правильного ответ.
1. Назовите, для чего предназначена штриховая линия:
а) линия видимого контура
б) линия наложенного сечения
в) линия обрыва чертежа
г) линия невидимого контура
2. Назовите, каким термином, можно определить степень уменьшения или увеличения изображения предмета:
а) стандарт
б) масштаб
в) ГОСТ
г) формат
3. Укажите, какой из данный форматов является самым большим:
а) А1
б) А2
в) А3
г) А0
4. Укажите, как должны располагаться размерные числа по отношению к размерной линии:
а) под размерными линиями
б) над размерными линиями
в) слева от размерных линий
г) справа от размерных линий

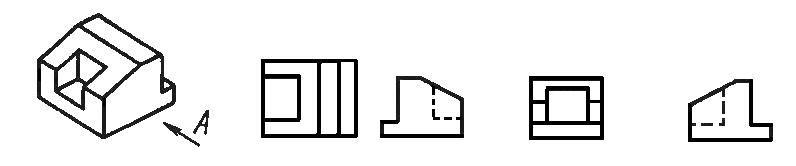

5. Укажите изображение, соответствующее виду А:
а)
б)
в)
г)
6. Укажите, какие основные виды выполняются на плоскостях проекции:
а) вид спереди, вид сверху, вид сзади
б) вид спереди, вид сверху, вид слева
в) вид сзади, вид сверху, вид справа
г) вид спереди, вид снизу, вид слева
7. Дополните определение: ломанный разрез – это разрез, полученный при сечении предмета….
а) несколькими взаимно- параллельными плоскостями
б) несколькими плоскостями, пересекающимися под углом друг к другу
в) фронтальной и продольной плоскостями одновременно
г) профильной и продольной плоскостями одновременно
8. Укажите, с помощью каких элементов обозначают вынесенное сечение:
а) разомкнутой линией, указывая стрелками направление взгляда
б) сплошной линией, указывая стрелками направление взгляда
в) осевой линией, указывая стрелками направление взгляда
г) любой линией, указывая стрелками направление взгляда
9. Укажите, какая фигура, изображена на рисунке:
а) цилиндр
б) тор
в) конус
г) призма
10. Укажите, какое соединение относятся к неразъемным:
а) шпилечное
б) соединение пайкой
в) шлицевое
г) штифтовое
11. Укажите, какое количество осей образуют плоскости проекций:
а) одна
б) две
в) три
г) четыре
12. Укажите, основное отличие технического рисунка от аксонометрической проекции:
а) вид изображения
б) количество изображений
в) способ изображения
г) размеры
13. Укажите, к какому виду масштаба относится величина изображения 1:1:
а) масштабом увеличения
б) масштабом уменьшения
в) натуральным масштабом
г) искусственным масштабом
14. Укажите, что такое шаг резьбы:
а) расстояние между двумя соответствующими точками соседних витков
б) линейная величина в осевом направлении при полном обороте стержня
в) совокупность выступов и впадин, выполненных по винтовой линии на цилиндрической или конической поверхности
г) все ответы правильные
15. Укажите, какие виды соответствуют данной фигуре:
а)
б)
в)
г)
16. Укажите, как правильно необходимо наносить номера позиций на сборочном чертеже:
а) столбиком и строчкой
б) на разных уровнях по вертикали и горизонтали
в) в шахматном порядке
г) столбиком
17. Укажите отличие шрифта типа «А» от «Б»:
а) конструкцией букв
б) толщиной линий букв
в) наклоном букв
г) ничем не отличаются
18. Укажите, к каким видам разреза относится ступенчатый разрез:
а) сложным разрезам
б) простым разрезам
в) местным разрезам
г) выносным разрезам
19. Дополните определение: выносной элемент – дополнительное отдельное изображение части предмета, требующей графического и других пояснений в отношении...
а) основных плоскостей проекций.
б) формы и размеров
в) изображения отдельного ограниченного места на поверхности изображаемого предмета
г) здесь нет правильного ответа
20. Укажите, какое изображение соответствует сечению А-А:
а)
б)
в)
г)
