Общая структура uml
UML состоит из двух частей:
семантика языка (основные понятия);
нотации UML (графическое представление семантики).
Семантика определяется для двух видов модели:
структурная (статическая часть) — описывает компоненты системы (классы, атрибуты, интерфейсы, связи);
поведенческую — описывает функционирование системы (методы, взаимодействия, изменения состояния).
Иерархия:
- метамодель
- модель
- объекты
Метамодель — модель языка UML. Она определяет язык спецификации. Основные понятия — графические нотации.
Модель — экземпляр метамодели.
Объекты — экземпляры модели.
Метамодель UML содержит 90 метаклассов, 100 ассоциаций и 50 стереотипов. Все элементы языка реализованы в 68 пакетах.

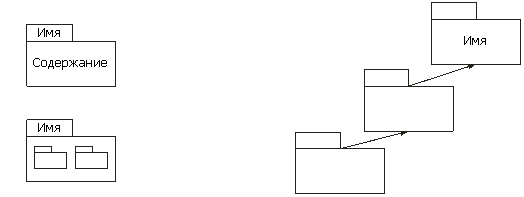

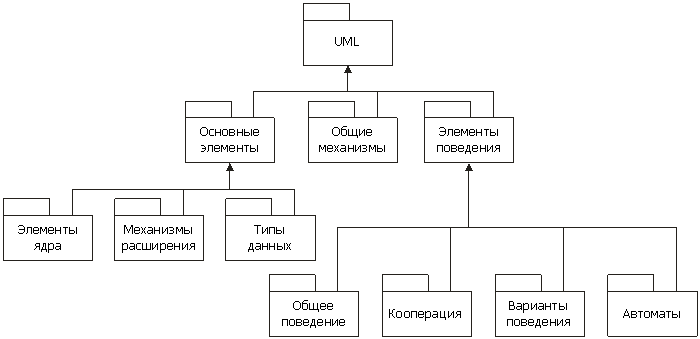

Пакеты имеют вид:
Описание метамодели uml
Метамодель UML описана с использованием трех видов представления:
обратного синтаксиса;
правил правильного построения формул (ППФ );
семантики.
Абстрактный синтаксис предназначен для построения диаграмм классов и значения базовых атрибутов.
ППФ используется для создания дополнительных ограничений и свойств. Для этого разработан язык объектных ограничений (ObjectConstraintLanguage).
Семантика UML описана на естественном языке, когда абстрактным конструкциям задаются конкретные значения. Таким образом, метамодель — это комбинация диаграмм формального и естественного языков.
Правила построения фраз естественного языка:
Явно указываются слова, пример и экземпляр метакласса.
Термин может включать только один из допустимых префиксов: под-, супер-, мета-.
Имена метаклассов — существительные с возможными прилагательными, которые записываются одним словом. В английской нотации каждое слово начинается с большой буквы (например: ModelElement).
Имена других элементов (не метаклассов) начинается с маленькой буквы. Если есть второе составное слово, то оно начинается с большой буквы (например: allContents).
Перечислимые типы заканчиваются на –Kind (например: AggregateKind).
Имена стереотипов заключаются в двойные кавычки (например: “type”).
В кириллице составные имена пишутся через пробел (например: Элемент модели).
Основные виды диаграмм
Все модели в UML фиксируются в виде диаграмм:
вариантов;
классов;
прецедентов (поведения);
реализаций (компонентов);
последовательности;
кооперации.
В UML существует три вида визуальных обозначений:
связи — линии на плоскости разного вида;
текст внутри фигур с определенной семантикой;
графические символы вблизи от визуальных элементов.
Виды графических конструкций:
значки или пиктограммы (фиксированные фигуры);
графические символы на плоскости;
пути, состоящие из отрезков линий, которые соединяют фигуры. Основное правило — оборванных путей нет.
Строка текста, соответствующая синтаксису UML.
Основные рекомендации для составления диаграмм
Каждая диаграмма — это законченный фрагмент предметной области.
Все сущности в диаграмме должны быть одного концептуального уровня (например, если мы рассматриваем институт, то внутри — только факультеты).
Вся информация о сущности должна быть явно представлена на диаграмме.
В диаграмме не должно быть противоречивой информации.
Диаграмма не должна быть перегружена текстовой информацией.
Каждая диаграмма должна быть самодостаточной для интерпретации с учетом вложенности.
Количество типов диаграмм не фиксировано
