Расчет блока питания

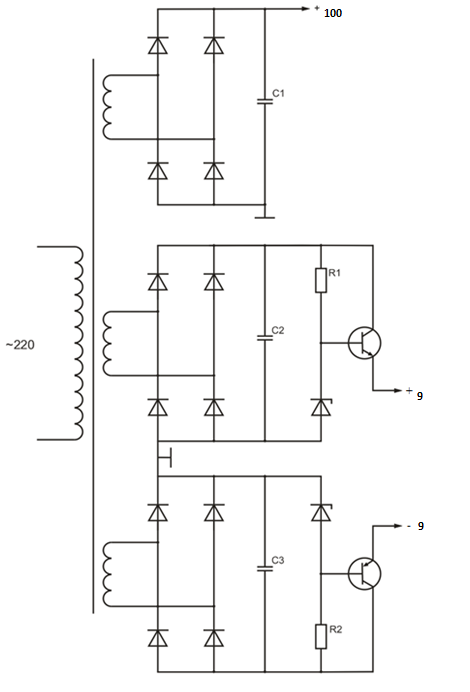

Разработаем трансформаторный источник питания от сети 220В.

Исходные данные:

, , .

Рассчитаем ток нагрузки блока питания:

1) Мощность, потребляемая 5-ю усилителями на биполярном транзисторе.

P_тр=5·[I_дел²(R₁+R₂)+I_k²(R₃+R₄)+P_{k max}]=5·(0,02+0,064+0,25)=1,67 Вт

2) Мощность, потребляемая усилителями, повторителями, компараторами, сумматорами, дифференциаторами, интеграторами на ОУ:

Р_оу=35E·I_пот=35·5·2·10^-3=0,35 Вт

3) Мощность, потребляемая логической схемой:

Р_л=1·19·10^-3+6·19·10^-3+1·19·10^-3+1·1,2·10^-3=0,15 Вт

Общая мощность, потребляемая всеми схемами:

P=Р_тр+Р_оу+Р_л=1,67+0,35+0,15=2,17 Вт

Находим потребляемый ток:

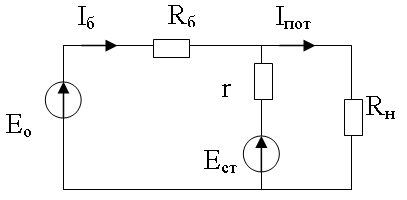

Выберем стабилитрон для источника питания ±15В.

Выбираем 2 стабилитрона КС156А с напряжением стабилизации 5,6 В.

I_{ст min}=3∙10^-3А

I_{ст max}=55∙10^-3А

23

24
