12. Защитное заземление и его виды. Область применения, принцип действия, конструктивное исполнение и нормативные требования к его выполнению
Защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам (индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд молнии и т. п.).
Назначение защитного заземления — устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.
Защитное заземление следует отличать от других видов заземления, например, рабочего заземления и заземления молниезащиты.
Рабочее заземление — преднамеренное соединение с землей отдельных точек электрической цепи, например нейтральных точек обмоток генераторов, силовых и измерительных трансформаторов, дугогасящих аппаратов, реакторов поперечной компенсации в дальних линиях электропередачи, а также фазы при использовании земли в качестве фазного или обратного провода. Рабочее заземление предназначено для обеспечения надлежащей работы электроустановки в нормальных или аварийных условиях и осуществляется непосредственно (т. е. путем соединения проводником заземляемых частей с заземлителем) или через специальные аппараты — пробивные предохранители, разрядники, резисторы и т. п.
Заземление молниезащиты — преднамеренное соединение с землей молниеприемников и разрядников в целях отвода от них токов молнии в землю.
Принцип действия защитного заземления — снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и другими причинами. Это достигается путем уменьшения потенциала заземленного оборудования (уменьшением сопротивления заземлителя), а также путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования (подъемом потенциала основания, на котором стоит человек, до значения, близкого к значению потенциала заземленного оборудования).
Схема защитного заземления
Электроды изготавливаются из отрезков металлических труб диаметром не менее 30 мм и с толщиной стенок не менее 3,5 мм; угловой стали с толщиной полок не менее 4 мм; из полосы сечением не менее 48 мм, а также из отрезков швеллеров, прутковой стали диаметром не менее 10 мм.
Длину электродов и расстояние между ними принимают не менее 2,5…3,0 м. Между собой вертикальные электроды сваривают перемычкой.
13. Зануление, принцип действия, область применения и нормативные требования к его выполнению
Зануление - это преднамеренное электрическое соединение металлических нетоковедущих частей электроустановок, могущих оказаться под напряжением, с глухо-заземленной нейтралью источника тока (генератора или трансформатора).

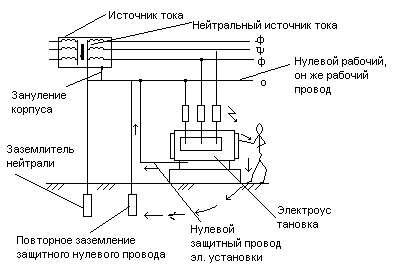

Действие электрического тока при включении в сеть имеющею зануление
Принцип работы зануления: если напряжение (фаза) попадает на соединенный с нулем металлический корпус прибора, происходит короткое замыкание. Автоматический выключатель, включенный в поврежденную цепь срабатывает от короткого замыкания и отключает линию от электричества. Кроме этого, отключение электричества от линии может выполнять плавкий предохранитель. В любом случае, ПУЭ регламентируют время автоматического отключения поврежденной линии. Для номинального фазного напряжения сети 380/220 В оно не должно превышать 0,4 с.
Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли "фаза-ноль" должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жесткие требования качества, иначе зануление может оказаться неэффективным.
Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека.
Область применения зануления:
электроустановки напряжением до 1 кВ в трехфазных сетях переменного тока с заземленной нейтралью (система TN – S; обычно это сети 220/127, 380/220, 660/380 В);
электроустановки напряжением до 1 кВ в однофазных сетях переменного тока с заземленным выводом;
электроустановки напряжением до 1 кВ в сетях постоянного тока с заземленной средней точкой источника.
