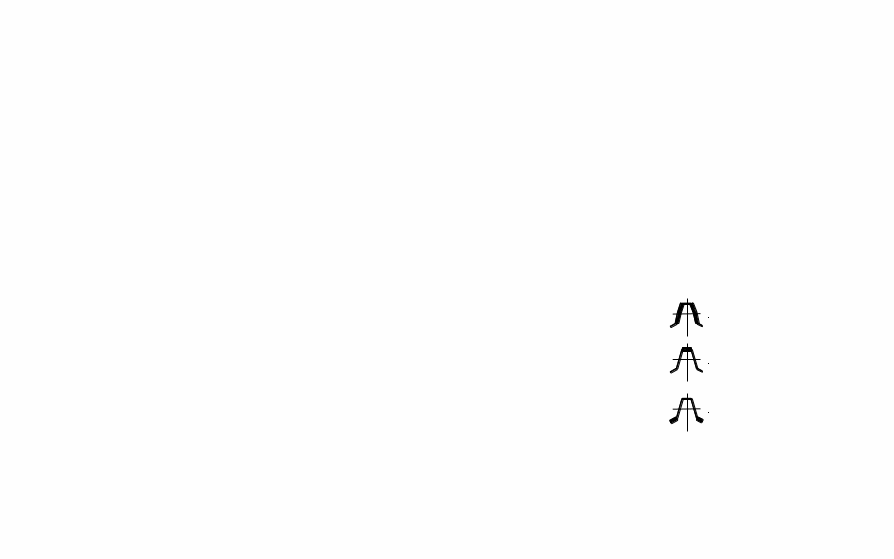

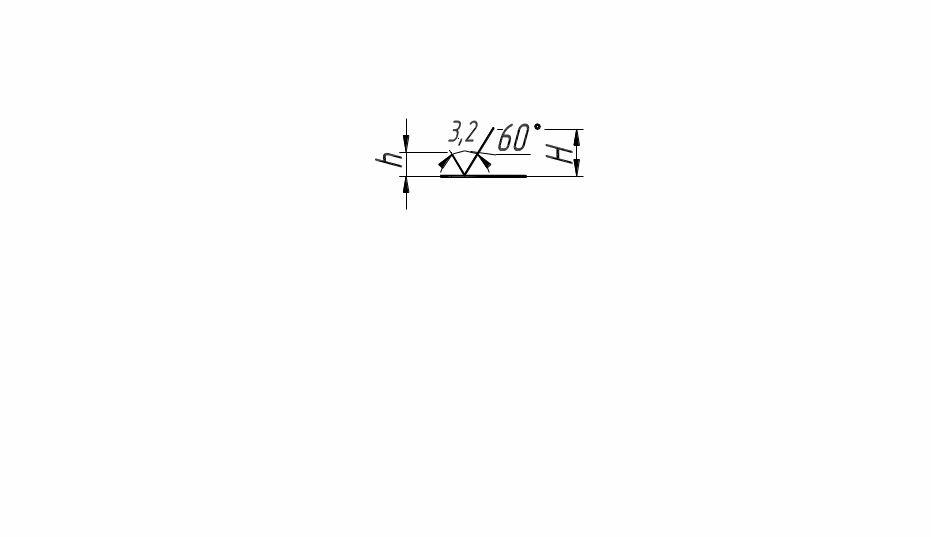

Размер h приблизительно равен применяемой на чертеже высоте цифр размерных чисел. Размер H принимается (1,5…3)h.
115
10.2. ШЕРОХОВАТОСТЬ ПОВЕРХНОСТЕЙ ПРИ РАЗЛИЧНЫХ ВИДАХ ОБРАБОТКИ
Вид обработки |
Параметры шероховатости |
||
Ra |
Rz |
||
Со снятием стружки |
|||
Отрезка |
Пилой Резцом Фрезой Абразивом |
50…8,0 100…16 50…16 6,3…2,0 |
400…63 1600…125 400…125 50…16 |
Строгание чистовое |
6,3 1,0 |
60…8,0 |
|
Долбление чистовое |
12,5…2,0 |
100…16 |
|
Фрезерование |
Цилиндрической фрезой Торцовой фрезой |
6,3…2,0 6,3…1,0 |
50…16 50…8,0 |
Сверление |
До диаметра 15 мм Свыше диаметра 15 мм |
12,5…4,0 25…8,0 |
100…32 200…63 |
Зенкерование |
12,5…2,0 |
100…16 |
|
Точение |
Чистовое Алмазное |
3,2…1,0 0,8…0,25 |
25…8,0 6,3 2,0 |
Растачивание |
Чистовое Алмазное |
3,2…1,0 0,8…0,25 |
25…8,0 6,3 2,0 |
Протягивание |
Чистовое Отделочное |
3,2…0,5 0,4…0,125 |
25…4,0 3,2…0,5 |
Шлифование круглое |
Чистовое Тонкое |
1,6…0,5 0,4…0,063 |
12,5…4,0 3,2…0,25 |
Шлифование плоское |
Чистовое Тонкое |
1,6…0,5 0,4…0.063 |
12,5…4,0 3,2…0,25 |
Хонингование |
Плоскостей Цилиндров |
0,4…0,063 0,2…0,032 |
3,2…0,25 1,6…0,125 |
Суперфиниширование |
0,4…0,063 |
3,2…0,25 |
|
Доводка |
Грубая Средняя Тонкая Отделочная |
0,4…0,25 0,2…0,063 0,05…0,032 0,025…0,008 |
3,2…2,0 1,6…0,25 0,2…0,125 0,1…0,025 |
Шабрение |
Грубое Тонкое |
6,3…1,0 0,8…0,063 |
50…8,0 6,3…0,25 |
Опиловка слесарная |
25…2,0 |
200…16 |
|
116
Продолжение таблицы
Вид обработки |
Параметры шероховатости |
|||
Ra |
Rz |
|||
Зачистка наждачным полотном (после резца) |
1,6…0,25 |
12,5…2,0 |
||
Нарезание резьбы |
Плашкой, метчиком Резцом, фрезой, гребенкой Шлифованием |
12,5…2,0 6,3…2,0
3,2…0,5 |
100…16 50…16
25…4,0 |
|
Обработка зубчатых колес |
Строганием Фрезерованием Шевингованием Шлифованием |
6,3…2,0 3,2…2,0 1,6…0,5 0,8…0,25 |
50…16 25…16 12,5…4,0 6,3…2,0 |
|
Без снятия стружки |
||||
Литье |
В песчаную форму |
Черные металлы Цветные металлы |
100…32 100…16 |
1600…250 1600…125 |
В кокиль |
Черные металлы Цветные металлы |
25…8,0 25…4,0 |
200…63 200…32 |
|
По выплавля-емым моделям |
Черные металлы Цветные металлы |
12,5…2,0 12,5…1,0 |
100…16 100…8,0 |
|
В оболочковые формы |
Сталь углеродистая Чугун серый Цветные сплавы |
25…8,0 12,5…4,0 12,5…2,0 |
200…63 100…32 100…16 |
|
Под давлением |
Цинковые, магниевые, алюминиевык сплавы Медные сплавы |
6,3…1,0
25…2,0 |
50…8,0
200…16 |
|
Обработка давлением |
Горячая ковка, вырубка, прошивка |
100…8,0 |
1600…63 |
|
Горячая штамповка |
Без калибровки С калибровкаой |
50…8,0 3,2…0,25 |
400…63 25…2,0 |
|
Штамповка |
Холодная объемная В вытяжных штампах В вырубных штампах |
6,3…0,5 3,2…0,5 6,3…2,0 |
50…4,0 25…4,0 50…16 |
|
Накатывание резьбы роликами |
0,8…0,25 |
6,3…2,0 |
||
Калибрование отверстий шариком |
1,6…0,032 |
12,5…0,125 |
||
Прокат |
6,3…2,0 |
50…16 |
||
117
10.3. ПРИМЕНЕНИЕ РАЗЛИЧНЫХ ЗНАЧЕНИЙ ПАРАМЕТРОВ
ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ
Поверхность |
Значение Ra |
Пример |
||
Вал |
Отверстие |
|||

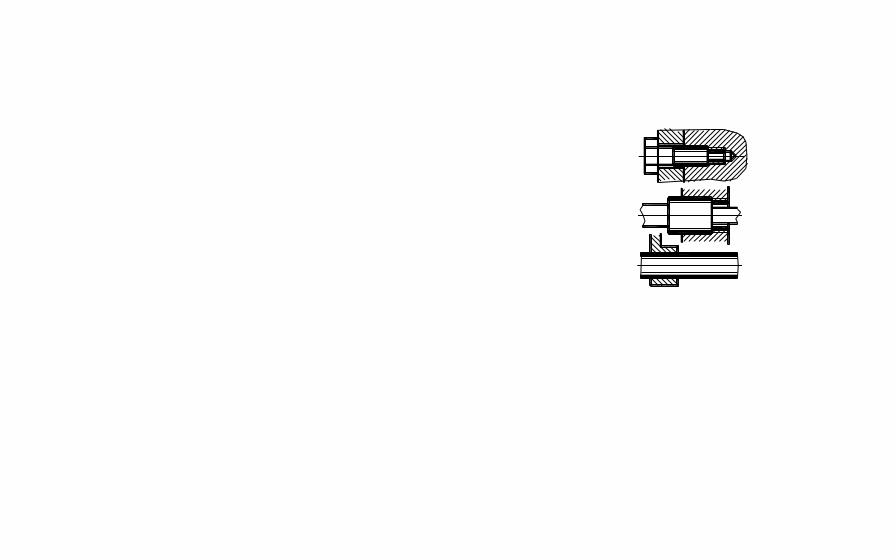

Посадочные поверхности сменных деталей при диаметрах (в мм) |
3…6 6…18 18…30 30…50 50…80 80…360 360…500 |
0,8…0,25 1,6…0,25 1,6…0,25 1,6…0,5 1,6…0,5 3,2…0,5 3,2…0,5 |
1,6…0,5 1,6…0,5 3,2…0,5 3,2…0,5 3,2…1,0 3,2…1,0 6,3…1,0 |
|

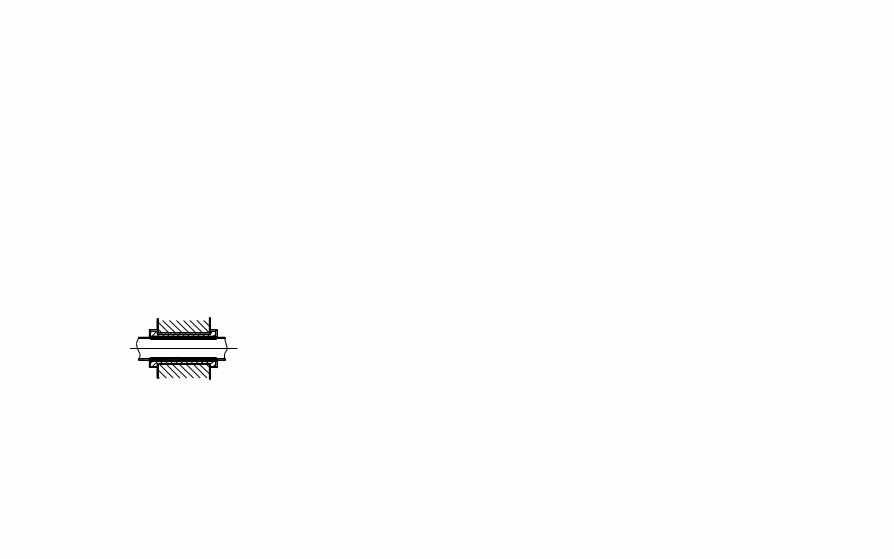

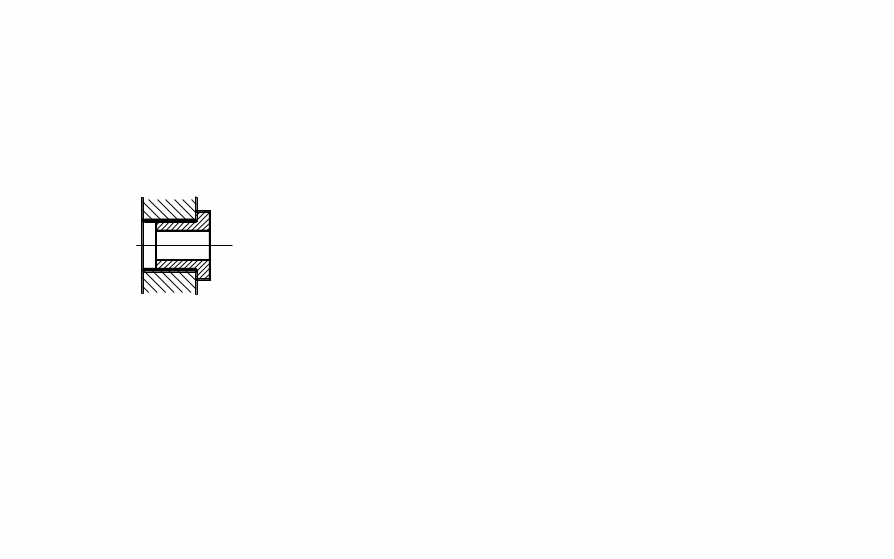

Посадочные поверхности подшипни-ков скольжения
|
3,2…1,0 |
3,2…1,0 |
|
|

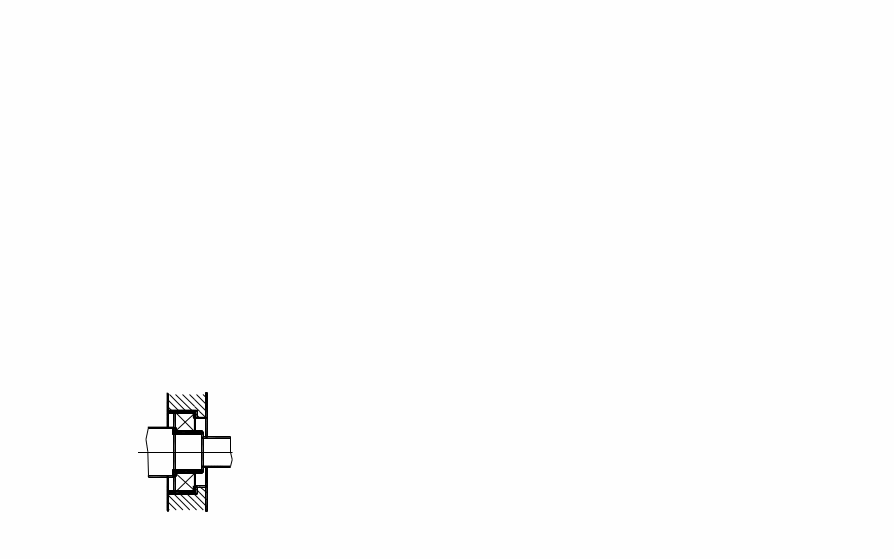

Посадочные поверхности под подшип-ники качения: диаметром до 80 мм диаметром от 80 до 500 мм Торцы заплечиков: диаметром до 80 мм диаметром от 80 до 500 мм |
1,6…0,25 3,2…0,5
3,2…1,0 3,2…2,0 |
1,6…0,5 3,2…1,0
3,2…1,0 3,2…2,0 |
|
|
Поверхность направляющих: скольжения качения
|
3,2…0,25 1,6…0,125 |
|
||

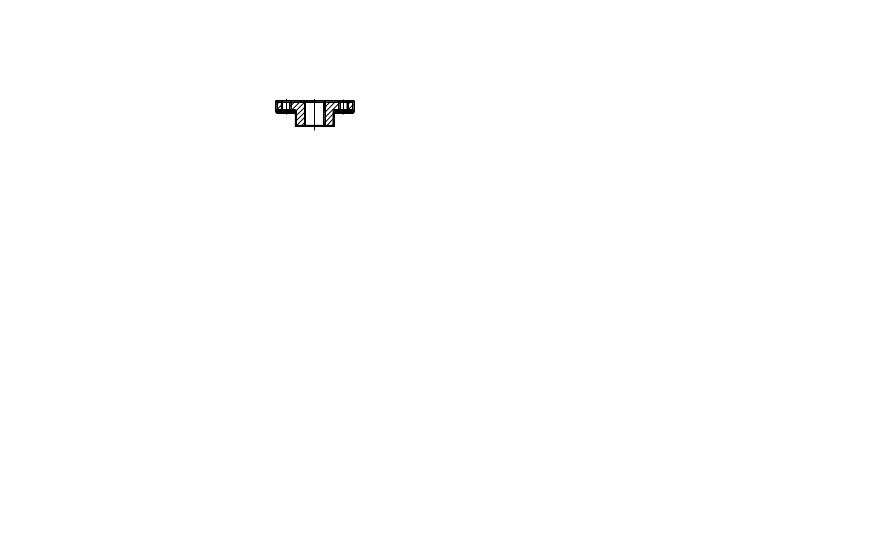

Торцовые опорные поверхности
|
6,3…1,0 |
|
||
Поверхности разъема: без прокладок с прокладками
|
12,5…0,5 12,5…2,0 |
|
||
118
Продолжение таблицы
Поверхность |
Значение Ra |
Пример |
Контактирующие поверхности, не являющиеся посадочными
|
6,3…2,0 |
|
Рабочие поверхности кулачков: с ножами с роликами
|
3,2…0,25 6,3…0,5 |
|
Рабочие поверхности шкивов ремен-ных передач: при диаметре до 120 мм при диаметре до 300 мм при диаметре свыше 300 мм
|
1,6…0,5 3,2…1,0 6,3…2,0 |
|
Рабочие поверхности фрикционов: колодка барабан
|
3,2…1,0 3,2…0,5 |
|
Рабочие поверхности конических соединений
|
6,3…0,25 |
|
Соединение шпонкой: рабочие поверхности нерабочие поверхности
|
6,3…2,0 25…8,0 |
|
Шлицевые соединения: впадины отверстия выступы вала
|
3,2…0,5 3,2…0,25 |
|
119
Продолжение таблицы
Поверхность |
Значение Ra |
Пример |
||

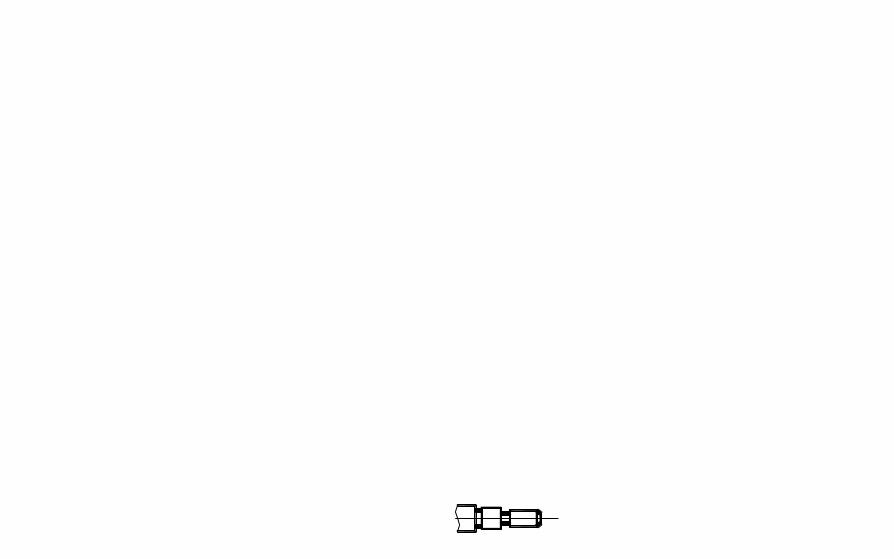

Резьбовые соединения:
крепежные резьбы
резьба на валах, штоках, втулках
резьба ходовых винтов
резьба ходовых гаек |
Кл.1 |
Кл 2 |
Кл.3 |
|
1,6…1,0
1,6…0,5
0,4..0,25
0,8..0,25 |
3,2…2,0
1,6…1,0
0,8…0,5
1,6…1,0 |
12,5..4,0
3,2…2,0
1,6…1,0
3,2…2,0 |
||
Зубчатые (червячные) передачи:
рабочий профиль
по диаметрам выступов
по диаметрам впадин |
3,2…0,5
6,3…0,5
6,3…1,0 |
|
||
Торцы зубчатых колес
|
12,5…2,0 |
|
||

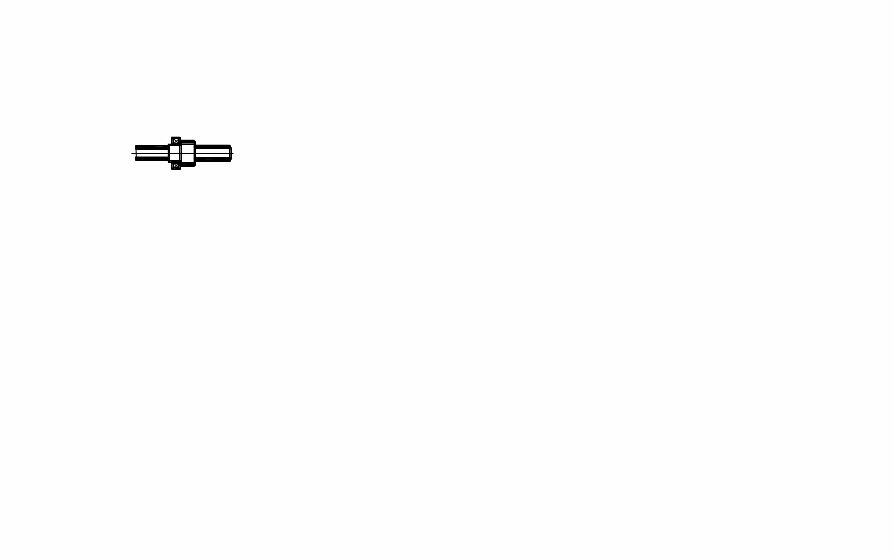

Нерабочие поверхности валов, осей
|
12,5…4,0 |
|
||

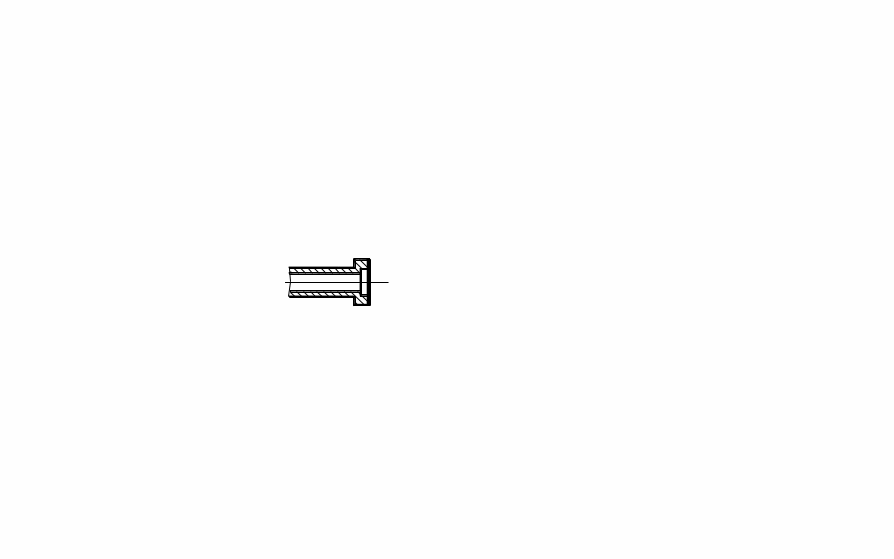

Канавки, фаски, проточки и т.п.
|
12,5…2,0 |
|
||
Отверстия под болты, винты
|
25…16 |
|
||
Опорные поверхности пружин
|
25…8,0 |
|
||
Подошвы станин, корпусов, лап
|
25…8,0 |
|
||
Поверхности быстровращающихся деталей |
6,3…1,0 |
|
||
Механически обработанные свобод-ные поверхности |
25…4,0 |
|
||
Необработанные свободные поверх-ности |
100…32 |
|
||
120
10.4. НАНЕСЕНИЕ ОБОЗНАЧЕНИЙ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ НА ЧЕРТЕЖАХ
Обозначения шероховатости распо- Одинаковую шероховатость для
лагают на линиях контура, вынос- всех поверхностей изделия поме-
ных линиях или на полках линий- щают в правом верхнем углу чер-
выносок. тежа и на изображении детали не
наносят.
Обозначение шероховатости, оди- Для необработанных поверхностей
н
аковой
для большего числа поверх-
знак помещают в правом верх-
н остей изделия, помещается в пра- нем углу вместе с условным обоз-
в ом верхнем углу чертежа вместе начением ( ) .
с условным обозначением ( ) .
Места нанесения обозначения шероховатости поверхностей резьбы, зубьев зубчатых колес, шлицов.
Значение параметра шероховатости указывают: для параметра Ra без символа : «1,25», для параметра Rz - после символа : «Rz 25».
121
11. ПОКРЫТИЯ. ТЕРМООБРАБОТКА
11.1. Обозначение материала покрытия
11.2. Способы получения покрытий
11.3. Функциональные свойства
11.4. Декоративные свойства
11.5. Виды дополнительной обработки
11.6. Ряд толщин покрытия
11.7. Термическая и другие виды обработки
122
11.1. ОБОЗНАЧЕНИЕ МАТЕРИАЛА ПОКРЫТИЯ
(по ГОСТ 9.306-85)
Материал покрытия |
Обозначение |
Материал покрытия |
Обозначение |
||
Металлы |
Алюминий Железо Золото Кадмий Медь Никель Олово Серебро Хром Цинк |
А Ж Зл Кд М Н О Ср Х Ц |
Сплавы и неметаллы |
Алюминий-цинк Медь-олово Медь-олово-цинк Медь-цинк Олово-никель Олово-свинец Олово-цинк Цинк-никель Окисное Фосфатное |
А-Ц М-О М-О-Ц М-Ц О-Н О-С О-Ц Ц-Н Окс Фос |
11.2. СПОСОБЫ ПОЛУЧЕНИЯ ПОКРЫТИЙ
Способ получения |
Обозначение |
Химический Анодное окисление Плакирование Горячий Диффузный Эмалирование Контактный |
Хим. Ан. Пк. Гор. Диф. Эм. Кт. |
11.3. ФУНКЦИОНАЛЬНЫЕ СВОЙСТВА
Признак |
Обозначение |
Твердое Электроизоляционное Электропроводное |
тв эиз э |
123
11.4. ДЕКОРАТИВНЫЕ СВОЙСТВА
Наименование |
Признак |
Обозн. |
Наименование |
Признак |
Обозн. |
Блеск |
Зеркальное Блестящее Полублестящее Матовое |
зк б пб м |
Шероховатость |
Гладкое Слегка шеро-ховатое Шероховатое |
гл сш
ш |
Текстура |
Кристаллическая Слоистая |
кр сл |
Рисунчатость |
Рисунчатое |
рсч |
Цветность |
|
цвет |
11.5. ВИДЫ ДОПОЛНИТЕЛЬНОЙ ОБРАБОТКИ ПОКРЫТИЯ
Вид обработки |
Обозначение |
Вид обработки |
Обозначение |
Гидрофобизирование Наполнение в воде Наполнение в растворе хроматов Нанесение лакокрасоч-ного покрытия Оксидирование |
гфж нв нхр
лкп
окс |
Термообработка Пропитка маслом Фосфатирование Хроматирование Химическое окрашива-ние, в том числе в рас-творе красителя |
т прм фос хр Наименование цвета |
11.6. РЯДЫ ТОЛЩИН ПОКРЫТИЯ
Материал покрытия |
Способ получения покрытия |
Ряды толщин покрытия, мкм |
Цинк, медь, никель и другие металлы и их сплавы. Алюминий, цинк, хромо-никелиевые сплавы |
Катодное восстановление, химический
Металлизационный |
0,5; 1; 3; 6; 9; 12; 15; 18; 21; 24; 30; 36; 42; 48; 60
30; 40; 50; 60; 80; 100; 120; 160; 200; 250; 300 |
ОБОЗНАЧЕНИЕ ПОКРЫТИЯ
Хим М 30.Н 18.Х 9.тв.б.гл.прм
Способ получения Вид дополнительной обработки
Материал покрытия Декоративные свойства
Толщина покрытия (минимальная) Функциональные свойства
124
11.7. ОБОЗНАЧЕНИЕ ТЕРМИЧЕСКОЙ И ДРУГИХ ВИДОВ ОБРАБОТКИ
(по ГОСТ 2.310-68)
а) Если все изделие подвергают одному типу обработки, то в технических требованиях делают запись: «HRC 40…45» или «Цементировать h 0,7…0,9 мм; HRC 58…62» и т.п.
б) Если обработке подвергаются отдельные участки детали, то они выделяются утолщенной штрих-пунктирной линией с нанесением размера участка (при необходимости). Показатели свойств материала и, при необходимости, способ получения этих свойств указывают на полках линий-выносок.
в) Если различные участки детали подвергаются одинаковой обработке, то они выделяются утолщенной штрих-пунктирной линией, а обозначение обработки наносится один раз.
г) Если различные участки детали подвергаются различным видам обработки, то соответствующие обозначения наносятся для каждого участка с нанесением, при необходимости, размеров этих участков.
125
12. ОСНОВНЫЕ КЛАССЫ ДЕТАЛЕЙ
И РЕКОМЕНДАЦИИ ПО ВЫБОРУ МАТЕРИАЛА
126
12. ОСНОВНЫЕ КЛАССЫ ДЕТАЛЕЙ И РЕКОМЕНДАЦИИ ПО ВЫБОРУ МАТЕРИАЛА
Клас-сы |
Наименование деталей |
Примеры деталей |
Применяемые материалы |

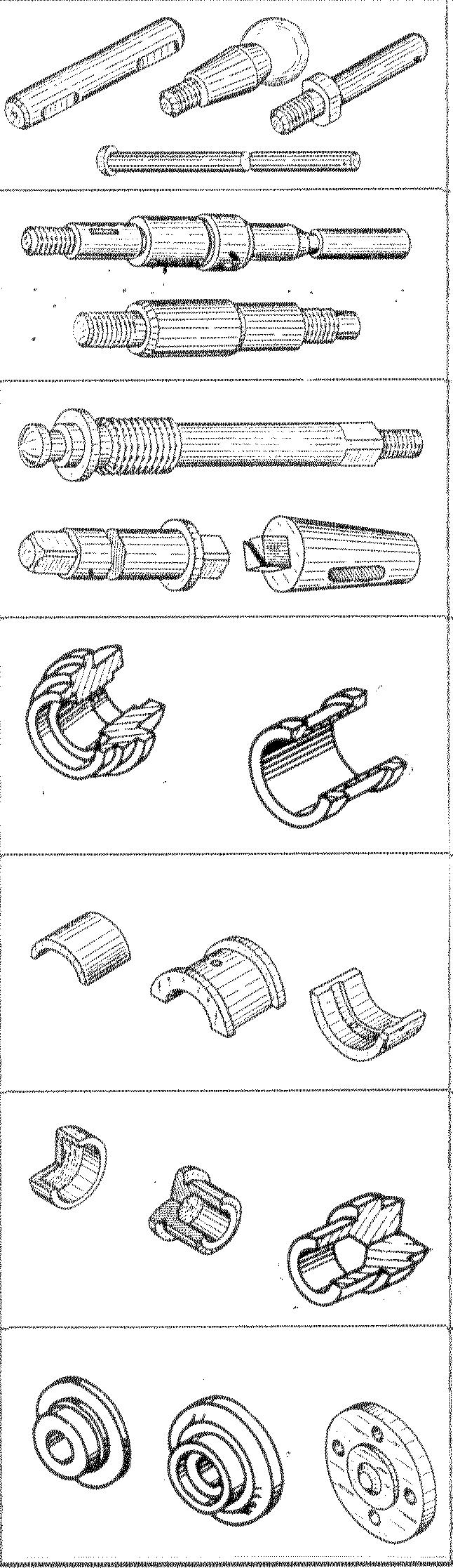

Валы |
Валы, валики, оси, цапфы, штыри
|
|
Ст. 5 ГОСТ 380-94 |
Штоки, шпиндели, пальцы
|
Сталь 20 ГОСТ 1050-88 |
||
Шпиндели венти-лей, пробки кранов |
Бронзы: Бр. ОЦС 4-4-4 ГОСТ 5017-74 Бр. А9Мц2Л ГОСТ493-79 Магниевый сплав МА5 ГОСТ 14957-76 |
||
Втулки |
Втулки, гильзы, буксы |
Ст. 6 ГОСТ 380-94 Сталь 10, Сталь 20 ГОСТ 1050-88
|
|
Вкладыши |
Бронзы: Бр. ОФ 6,5-0,15 ГОСТ 5017-74 Бр.АЖ9-4 ГОСТ18175-78
|
||
Втулки арматуры |
Латуни: ЛЦ38Мц2С2, ЛЦ23А6Ж3Мц2 ГОСТ 17711-93 ЛАЖ 60-1-1 ГОСТ 15527-70 |
||
Диски |
Диски, фланцы, круглые крышки |
Чугун СЧ20 ГОСТ1412-85
|
127
Продолжение таблицы
Клас-сы |
Наименование деталей |
Примеры деталей |
Применяемые материалы |

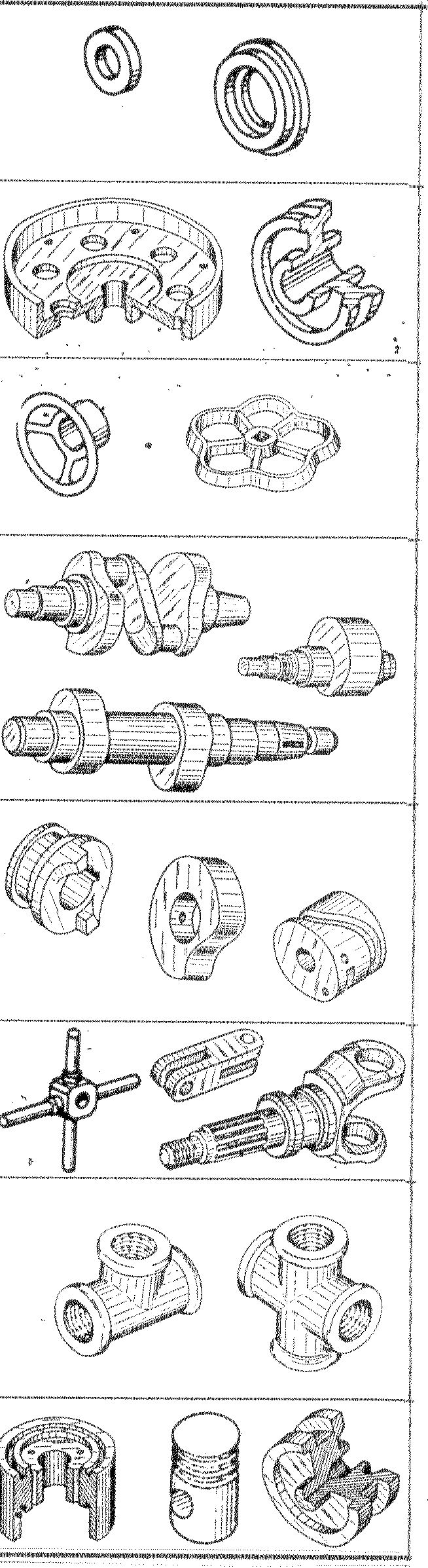

Диски |
Кольца |
|
Ст. 5 ГОСТ 380-94 Сталь 10 ГОСТ 1050-88
|
Колеса, шкивы |
Титановый сплав ВТ 9 ГОСТ 19807-91
|
||
Маховики |
Алюминиевый сплав Д 16 ГОСТ 4784-97
|
||
Эксцентрико-вые детали |
Валы коленчатые, эксцентриковые оси, эксцентрики
|
Ст. 6 ГОСТ 380-94 Сталь 10 ГОСТ 1050-88 |
|
Фасонные кулачки |
Кулачки
|
Чугун СЧ 30 ГОСТ 1412-85 Ст. 2 ГОСТ 380-94 Сталь 10 ГОСТ 1050-88 |
|
Крестовины |
Крестовины |
Ст. 3 ГОСТ 380-94 |
|
Арматура – тройни-ки, корпуса венти-лей, кранов |
Чугун СЧ 15 ГОСТ 1412-85 Бронзы: Бр. О3Ц12С5 ГОСТ 613-79 Бр. А9Мц2Л ГОСТ493-79 |
||
Поршни |
Сталь 20 ГОСТ 1050-88 Алюминиевый сплав АЛ1 ГОСТ 11583-74 |
128
Продолжение таблицы
Клас-сы |
Наименование деталей |
Примеры деталей |
Применяемые материалы |

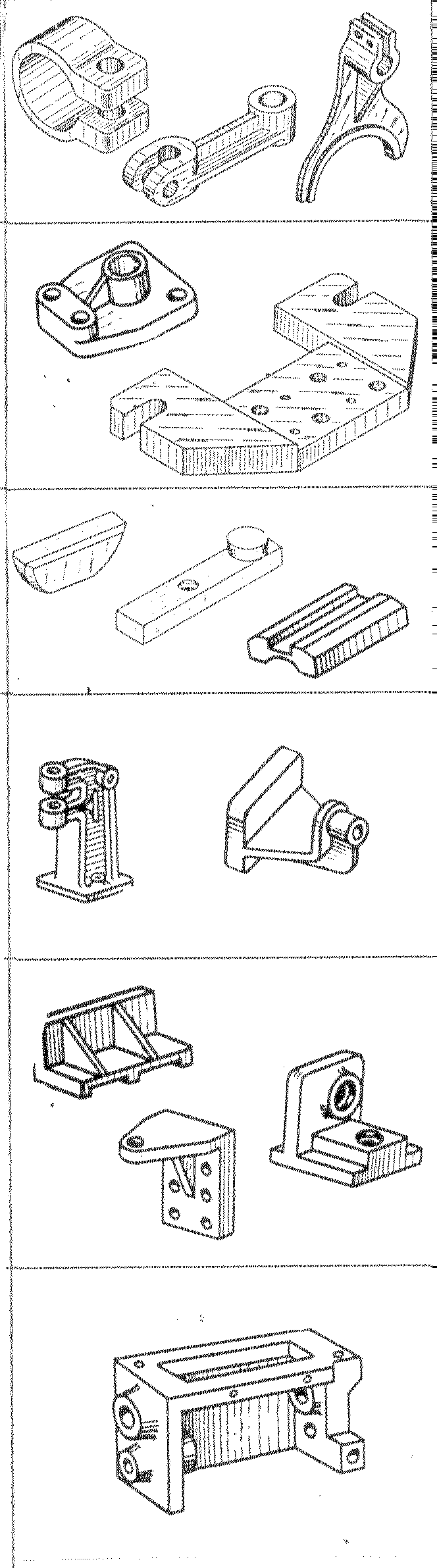

Рычаги |
Рычаги, шатуны, тя-ги, серьги, баланси-ры, вилки
|
|
Ст. 3 ГОСТ 380-94 Алюминиевый сплав Д16 ГОСТ 4784-97 |
Плиты |
Плиты, станины, ра-мы, плоские крышки |
Чугун СЧ 10 ГОСТ 1412-85 Алюминиевый сплав Д16 ГОСТ 4784-97
|
|

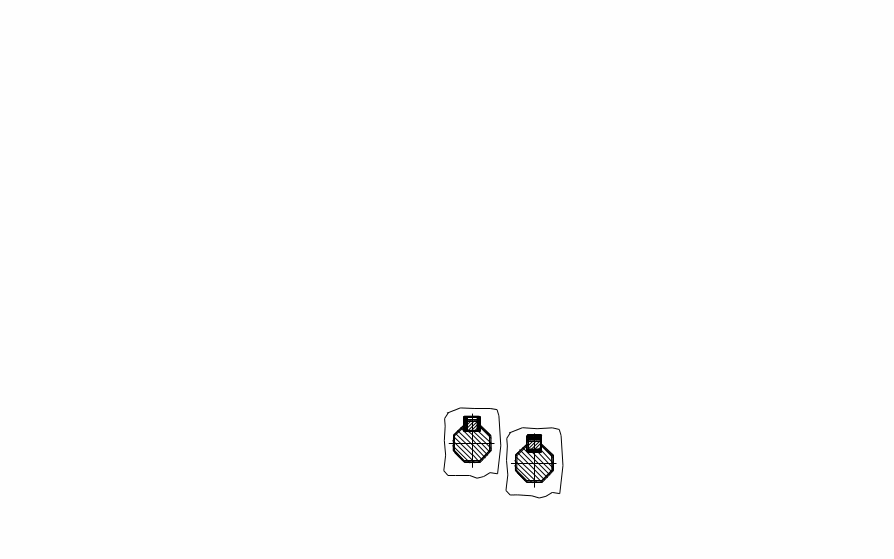

Шпонки |
Шпонки, направляющие |
Сталь 45 ГОСТ 1050-88 |
|
Стойки |
Стойки, кронштей-ны, опоры, стенки |
Чугун СЧ 10 ГОСТ 1412-85 Алюминиевый сплав АЛ5 ГОСТ 11583-74
|
|
Угольники |
Угольники, угловые кронштейны |
Ст. 3 ГОСТ 380-94 Алюминиевый сплав АЛ5 ГОСТ 11583-74 Титановый сплав ВТ9 ГОСТ 19807-91
|
|
Бабки |
Бабки, коробки, кор-пуса, картеры, блоки цилиндров |
Чугун СЧ 18 ГОСТ 1412-85 Алюминиевый сплав АЛ5 ГОСТ 11583-74
|
129
Продолжение таблицы
Клас-сы |
Наименование деталей |
Примеры деталей |
Применяемые материалы |

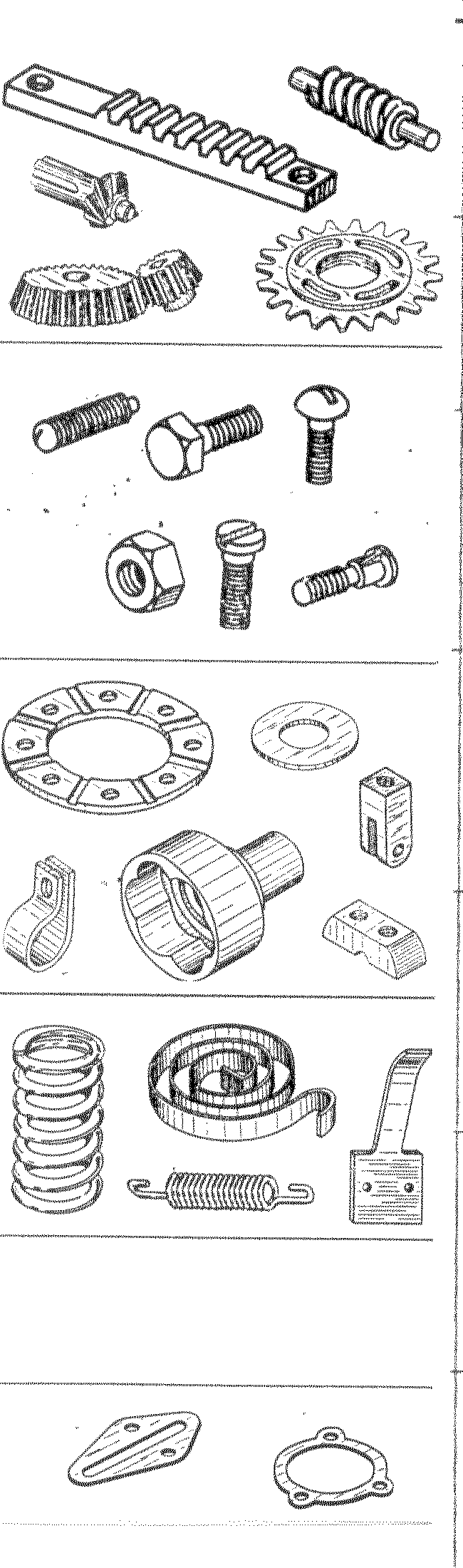

Колеса зубчатые |
Колеса зубчатые, рейки, червяки, хра-повики, звездочки |
|
Чугун СЧ 15, СЧ 30 ГОСТ 1412-85 Ст. 6 ГОСТ 380-94 Сталь 35 ГОСТ 1050-88 Латунь ЛС 59-1 ГОСТ 15527-70 |
Мелкие кре-пежные детали |
Болты, винты, шпильки, гайки |
Ст. 2, Ст. 3 ГОСТ 380-94 Сталь 10 ГОСТ 1050-88 Латуни:ЛС60-1, ЛМц58-2 ГОСТ 15527-70 |
|
Крышки, прокладки, шайбы, ушки, лапки, стяжки, скобы, серьги, крюки, накладки, собачки, муфты |
Ст. 0, Ст. 2, Ст. 3 ГОСТ 380-94 Алюминиевые сплавы: АЛ10В ГОСТ 11583-74 Д 16 ГОСТ 4784-97
|
||
Пружины |
Сталь 65Г ГОСТ 14959-79 Бронза Бр. ОЦ4-3 ГОСТ 5017-74
|
||
Уплотнения сальниковые |
Шнур асбестовый ШАОН ГОСТ 1779-83 Войлок ГС ГОСТ 6308-71 |
||
Прокладки |
Картон ГОСТ 9347-74 Картон асбестовый ГОСТ 2850-80 |
||
Манжеты компрессорные, поршневые, прокладки, кольца |
Техническая кожа ГОСТ 21047-75 Паронит ПОН ГОСТ 481-80 Войлок СГ ГОСТ 6418-81 |
||
130
