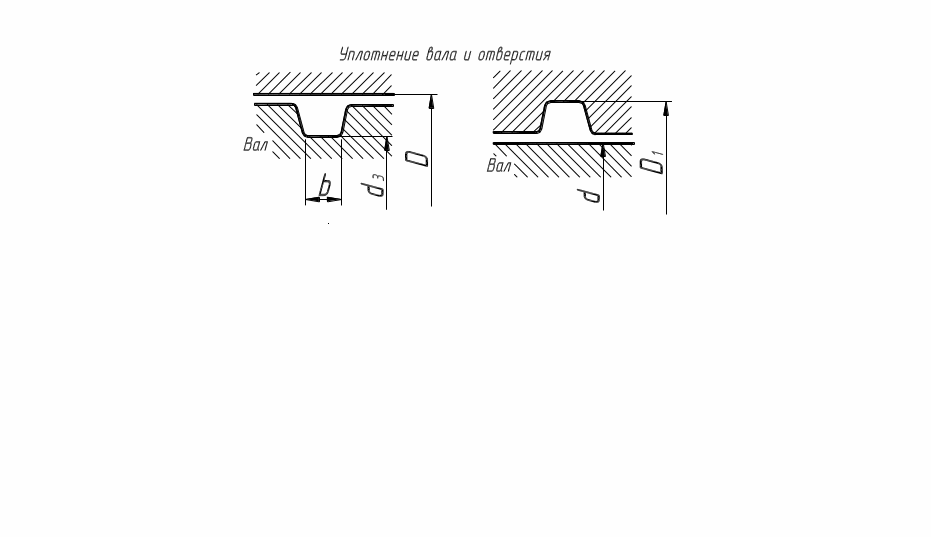

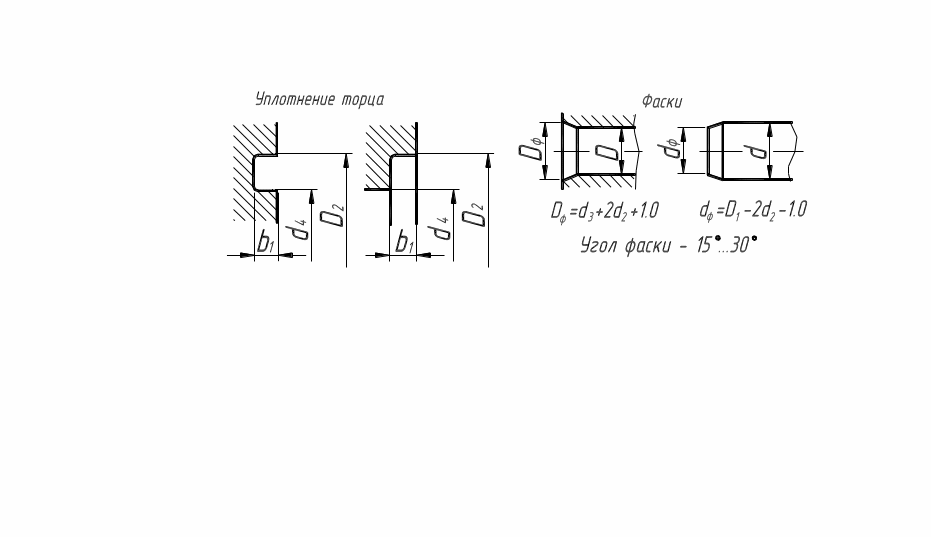

8.25. Канавки под кольца резиновые уплотнительные круглого сечения
(по ГОСТ 9833-73)
Кольцо |
d |
D |
Подвижное |
Неподвижное |
Торцовое |
||||||
d3 |
D1 |
b |
d3 |
D1 |
b |
d4 |
D2 |
b1 |
|||
005-007-14 006-008-14 008-010-14 |
5 6 8 |
7 8 10 |
- - - |
- - - |
- - - |
5 6 8 |
7 8 10 |
1,8 1,8 1,8 |
3 4 6 |
7 8 10 |
1,0 1,0 1,0 |
010-013-19 011-014-19 012-015-19 013-016-19 014-017-19 015-018-19 |
10 11 12 13 14 15 |
13 14 15 16 17 18 |
10 11 12 13 14 15 |
13 14 15 16 17 18 |
2,4 2,4 2,4 2,4 2,4 2,4 |
10,2 11,2 12,2 13,2 14,2 15,2 |
12,8 13,8 14,8 15,8 16,8 17,8 |
2,6 2,6 2,6 2,6 2,6 2,6 |
8 9 10 11 12 13 |
13 14 15 16 17 18 |
1,4 1,4 1,4 1,4 1,4 1,4 |
010-014-25 011-015-25 012-016-25 013-017-25 014-018-25 015-019-25 |
10 11 12 13 14 15 |
14 15 16 17 18 19 |
10 11 12 13 14 15 |
14 15 16 17 18 19 |
3,3 3,3 3,3 3,3 3,3 3,3 |
10,3 11,3 12,3 13,3 14,3 15,3 |
13,7 14,7 15,7 16,7 17,7 18,7 |
3,6 3,6 3,6 3,6 3,6 3,6 |
8 8 9 10 11 12 |
15 15 16 17 18 19 |
1,85 1,85 1,85 1,85 1,85 1,85 |
Продолжение таблицы
Кольцо |
d |
D |
Подвижное |
Неподвижное |
Торцовое |
||||||
d3 |
D1 |
b |
d3 |
D1 |
b |
d4 |
D2 |
b1 |
|||
016-020-25 017-021-25 018-022-25 019-023-25 020-024-25 |
16 17 18 19 20 |
20 21 22 23 24 |
16 17 18 19 20 |
20 21 22 23 24 |
3,3 3,3 3,3 3,3 3,3 |
16,3 17,3 18,3 19,3 20,3 |
19,7 20,7 21,7 22,7 23,7 |
3,6 3,6 3,6 3,6 3,6 |
13 14 15 16 17 |
20 21 22 23 24 |
1,85 1,85 1,85 1,85 1,85 |
020-025-30 022-027-30 023-028-30 024-029-30 025-030-30 027-032-30 028-033-30 030-035-30 |
20 22 23 24 25 27 28 30 |
25 27 28 29 30 32 33 35 |
20 22 23 24 25 27 28 30 |
25 27 28 29 30 32 33 35 |
3,7 3,7 3,7 3,7 3,7 3,7 3,7 3,7 |
20,3 22,3 23,3 24,3 25,3 27,3 28,3 30,3 |
24,7 26,7 27,7 28,7 29,7 31,7 32,7 34,7 |
4,0 4,0 4,0 4,0 4,0 4,0 4,0 4,0 |
16 18 19 20 21 23 24 26 |
25 27 28 29 30 32 33 35 |
2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 |
030-036-36 032-038-36 034-040-36 035-041-36 036-042-36 038-044-36 039-045-36 040-046-36 042-048-36 044-050-36 045-051-36 046-052-36 |
30 32 34 35 36 38 39 40 42 44 45 46 |
36 38 40 41 42 44 45 46 48 50 51 52 |
30 32 34 35 36 38 39 40 42 44 45 46 |
36 38 40 41 42 44 45 46 48 50 51 52 |
4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4 4,4 |
30,4 32,4 34,4 35,4 36,4 38,4 39,4 40,4 42,4 44,4 45,4 46,4 |
35,6 37,6 39,6 40,6 41,6 43,6 44,6 45,6 47,6 49,6 50,6 51,6 |
4,7 4,7 4,7 4,7 4,7 4,7 4,7 4,7 4,7 4,7 4,7 4,7 |
27 28 30 31 32 34 35 36 38 40 41 42 |
37 38 40 41 42 44 45 46 48 50 51 52 |
2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 |
-
