3.6. Поверхности опорные под головки винтов
(по ГОСТ 12876-67)
Диаметр резьбы d |
Винты с цилиндрической и полукруглой головкой |
Винты с потайной и полупотайной головкой D2 |
|||||
D |
t |
t1 |
t2 |
t3 |
D1 |
||
2 3 4 5 6 8 10 12 14 16 18 20 |
4,3 6 8 10 11 15 18 20 24 26 30 34 |
- 3,4 4,6 5,7 6,8 9 11 13 15 17,5 19,5 21,5 |
- 4,3 5,5 7 8,5 11 13,5 16 18,5 21 23 25,5 |
11,6 2,4 3,2 4 4,7 6 7 8 9 10,5 11,5 12,5 |
2,2 3,3 4,5 555,5 6,5 8 9,5 11 12,5 14 15 16,5 |
- - 12 15 18 20 24 26 30 34 36 40 |
4,6 6,6 8,6 10,4 12,4 16,4 20,4 24,4 28,4 32,4 36,4 40,4 |
Примечания: 1. Размер h устанавливается конструктором.
2. Размеры t1 и t3 даны для нормальных и легких пружинных шайб по ГОСТ 6402-70.
3. Диаметры сквозных отверстий dh - по ГОСТ 11284-75 (см. таблицу 3.4).
3.7. Диаметры отверстий под шплинты
(по ГОСТ 397-79)
Диаметр отверстия под шплинт равен условному диаметру шплинта и выбирается из ряда:
0,6; 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10,0; 13,0; 16,0.
35
3.8. Отверстия под концы установочных винтов
(по ГОСТ 12415-80)
d |
d1 |
h1 |
h2 |
h3 |
1,0 1,2 1,6 2,0 2,5 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 20,0 24,0 |
0,5 0,6 0,8 1,0 1,5 2,0 2,5 3,5 4,0 5,5 7,0 8,5 12,0 15,0 18,0 |
- - 0,6 0,8 1,0 1,2 1,6 1,6 2,0 2,5 3,0 4,0 4,0 6,0 6,0 |
- - - - - - - - 1,0 1,0 1,2 1,6 2,0 2,5 2,5 |
0,2 0,3 0,4 0,5 0,7 1,0 1,2 1,7 2,0 2,7 3,5 4,2 6,0 7,5 9,0 |
3.9. Размеры зева ключа и "под ключ"
(по ГОСТ 24671-84)
4 |
5 |
6 |
7 |
8 |
10 |
12 |
13 |
14 |
17 |
19 |
22 |
24 |
27 |
30 |
32 |
36 |
41 |
46 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
36

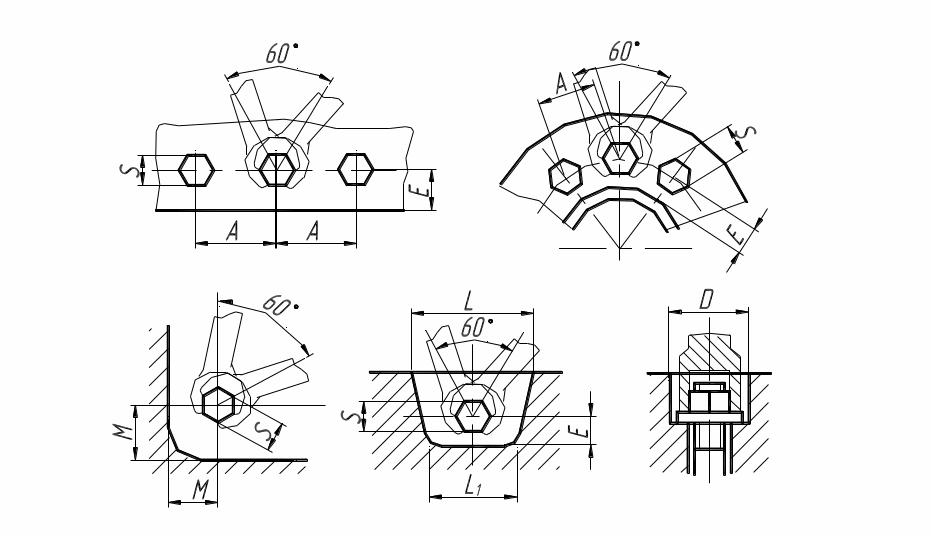

3.10. Места под ключи гаечные
S |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
13 |
14 |
17 |
19 |
22 |
24 |
27 |
A |
99 |
11 |
12 |
14 |
17 |
20 |
24 |
26 |
28 |
34 |
36 |
42 |
48 |
52 |
E |
4 |
5 |
5 |
6 |
7 |
8 |
10 |
10 |
11 |
13 |
14 |
15 |
16 |
19 |
M |
5 |
7 |
7 |
8 |
9 |
11 |
13 |
14 |
15 |
17 |
19 |
24 |
25 |
28 |
L |
16 |
18 |
20 |
26 |
30 |
36 |
45 |
45 |
48 |
52 |
60 |
72 |
78 |
85 |
L1 |
12 |
14 |
16 |
20 |
24 |
28 |
34 |
34 |
36 |
38 |
45 |
55 |
60 |
65 |
D |
12 |
14 |
14 |
16 |
20 |
22 |
26 |
26 |
26 |
30 |
32 |
36 |
40 |
45 |
S |
30 |
32 |
36 |
41 |
46 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
A |
58 |
62 |
68 |
80 |
90 |
95 |
105 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
E |
20 |
22 |
24 |
26 |
30 |
32 |
36 |
38 |
42 |
45 |
48 |
48 |
52 |
58 |
M |
30 |
32 |
36 |
40 |
45 |
48 |
52 |
55 |
60 |
65 |
70 |
75 |
82 |
88 |
L |
98 |
100 |
110 |
120 |
140 |
150 |
160 |
170 |
185 |
200 |
210 |
230 |
250 |
260 |
L1 |
75 |
80 |
85 |
90 |
105 |
110 |
120 |
130 |
145 |
160 |
170 |
190 |
195 |
200 |
D |
48 |
52 |
60 |
65 |
70 |
75 |
85 |
95 |
98 |
105 |
110 |
- |
- |
- |
