Определение краевого давление на основание:
Нормативная нагрузка от веса фундамента и грунта на его обрезах:
Эксцентриситет
приложения силы:
Краевое
давление:
/м²;
/м²
кН/м²;
,
где R – уточненное значение

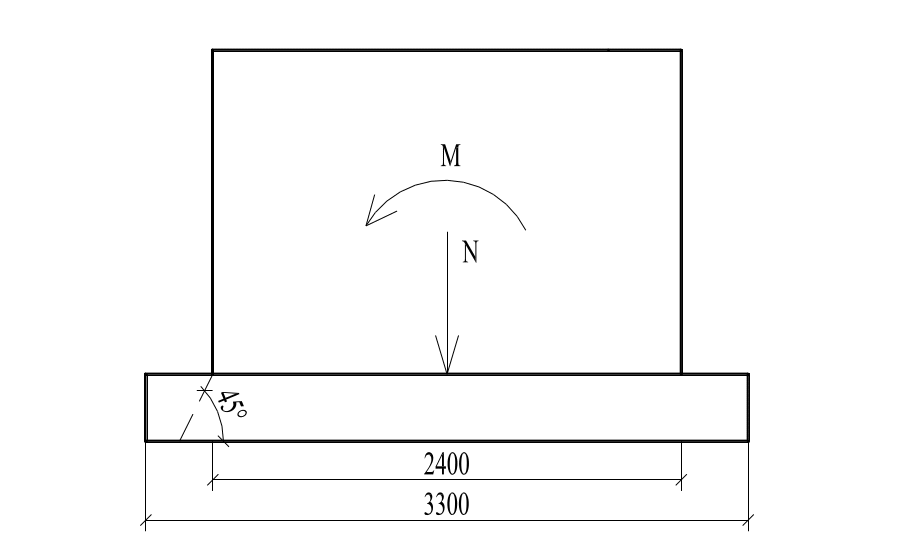

Расчет плитной
части фундамента не продавливание:
Рабочую высоту
нижней ступени проверим расчетом на
продавливание:
Условие выполняется.
Размер нижней
стороны грани пирамиды продавливания
на уровне рабочей арматуры подошвы равен:
Дополнительно
выполним расчет на продавливание по
одной, наиболее нагруженной грани
пирамиды продавливания. Защитный
слой бетона 35мм.
Средний размер
грани пирамиды продавливания:
Сила продавливания:
Условие прочности
на продавливание:
Выполняется, т.е.
прочность рассматриваемой грани
достаточна.

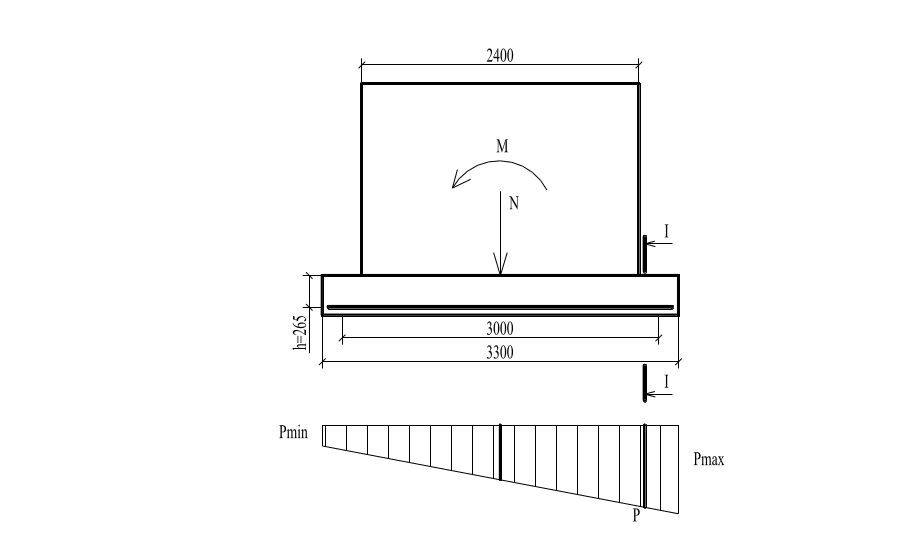

Расчет арматуры по подошве фундамента. Расчет в плоскости поперечной рамы
;
,
где Pmax
и Pmin
– напряжения в грунте под подошвой
фундамента в направлении длинной
стороны
без учета веса фундамента и грунта на
его уступах от расчетных нагрузок.
Расчетные изгибающие моменты в сечении I – I:
;
Требуемое
сечение арматуры:
где и h0 = 26,5 см а = 30 – 26,5= 3,5 см – это защитный слой бетона < 7 см, принимается бетонная подготовка при толщине 100 мм из бетона класса В15.
Принимаем 12 10 А – III с Аs = 9,42см2
Процент
армирования:
Расчет из плоскости поперечной рамы
;
Принимаем 18 10 А – III с Аs = 14,14 см2:

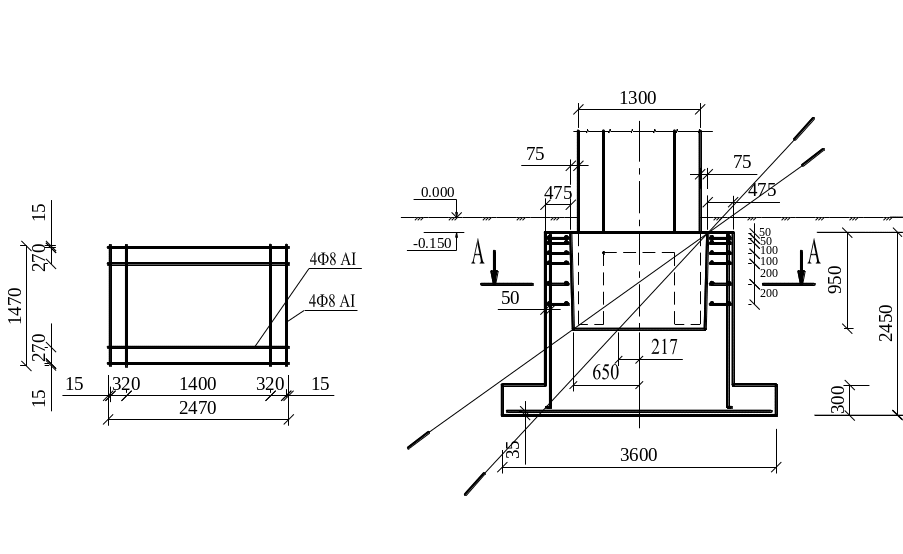

Расчет стаканной части Расчет продольной арматуры в стакане
Стаканная часть армируется, если
Сечение I – I: Изгибающий момент, действующий на уровне низа стакана:
;
Условная продольная сила в сечении I – I (действующая в торце колонны)
принимаем
При толщине защитного слоя 35 мм расстояние от грани стакана до центра тяжести сечени арматуры а = а’ = 6 см.
Эксцентриситет продольной силы относительно арматуры Аs:
Определим положение нейтральной оси в двутавровом (коробчатом) сечении в предположении симметричного армирования:
,
где
,
т.е.
граница сжатой зоны проходит в полке,
и дальнейший расчет производится как
для прямоугольного сечения с шириной
;
=
Минимальная площадь сечения продольной арматуры:
Принимаем 5 12 А – III с Аs = 5,65см2
Поперечное армирование стакана выполняется в виде горизонтальных сеток из арматуры класса АI.
;
Т.
к.
,
поперечную арматуру принимаем
конструктивно.
Расположение сеток принято как для случая малых эксцентриситетов и их число равно 5
Принимаем в сетке 4 8 А – I с Аsw = 2,01 см2
