4.2.2.4.Блок управления энергетическими параметрами ecu
Блок контроля энергетическими параметрами (Energy Control Unit - ECU) контролирует и управляет работой блоков питания (Power Supply Unit – PSU) и климатического оборудования, аккумуляторов, блока подключения переменного напряжения, вентиляторов, нагревателей и регулирует температурные условия внутри шкафа оборудования для поддержания функционирования системы.
4.2.3.Системные шины
Локальная шина (Local Bus)
Локальная шина обеспечивает внутренне взаимодействие между блоками DXU, TRU и ECU. Примерами информации, пересылаемой по этой шине, могут служить сигнализация передатчиков речь, и данные.
Шина синхронизации (Timing bus)
Шина синхронизации несет информацию о синхронизации от DXU к блокам TRU.
Х-ШИНА (X-bus)
Х-шина передает речь/ данные в виде временных интервалов между блоками TRU. Это используется для осуществления скачков по частоте.
ШИНА CDU (CDU-bus)
Шина CDU соединяет CDU с блоком TRU и обеспечивает интерфейс и функции технического обслуживания. Шина CDU передает аварийные сигналы и информацию, относящуюся к отдельным RU между CDU и TRU.
4.2.4.Конфигурирование шкафа оборудования
Существует несколько типов CDU и конфигурация системы зависит от типа используемого CDU. При использовании CDU-A к общей антенной системе (двум антеннам) можно подключить максимум два блока TRU (рис.4.8). Таким образом, полностью оборудованная БС 2102 имеет конфигурацию три сектора по две частоты в каждом (3х2), и БС 2101 имеет конфигурацию с одним сектором, две частоты в секторе (1х2). Для обозначения конкретного вида конфигурации используется специальный шифр конфигурации. Представленной на рис.4.8 конфигурации соответствует шифр A9d_2.2. Первая буква «А» соответствует типу используемого блока CDU (использован CDU-A), цифра «9» соответствует диапазону частот (GSM900 соответствует 9), буква «d» означает, что в CDU содержится и используется Duplexer. Предпоследняя цифра «2» соответствует числу используемых антенн, последняя цифра «2» соответствует максимальному числу передатчиков в данной конфигурации.
При использовании CDU-C (рис.4.9) каждый CDU подключается только к одной антенне. Для обеспечения разнесенного приема необходимо минимум два блока CDU-C.
Каждый блок CDU-C комбинирует два TRU, использующих общую антенну. Это значит, что при использовании двух CDU-C возможно иметь до 4 частот в одной соте (1x4). На рис.4.9 представлена конфигурация C9d_2.4. При добавлении одного CDU-C и одной антенны можно добавить еще два TRU для создания максимальной конфигурации 1х6 (рис.4.0 конфигурация C9d_3.6) для шкафов оборудования БС 2102, 2103 или 2202. При использовании дополнительного шкафа конфигурация может быть расширена до 3х3 или 3х4.
Рис.4.8. Конфигурация с одиночным CDU-A для диапазона 900 МГц.
(Конфигурация А9d_2.2)
Рис.4.9. Конфигурация с двумя блоками CDU-C для диапазона 900 МГц.
(Конфигурация C9d_2.4)

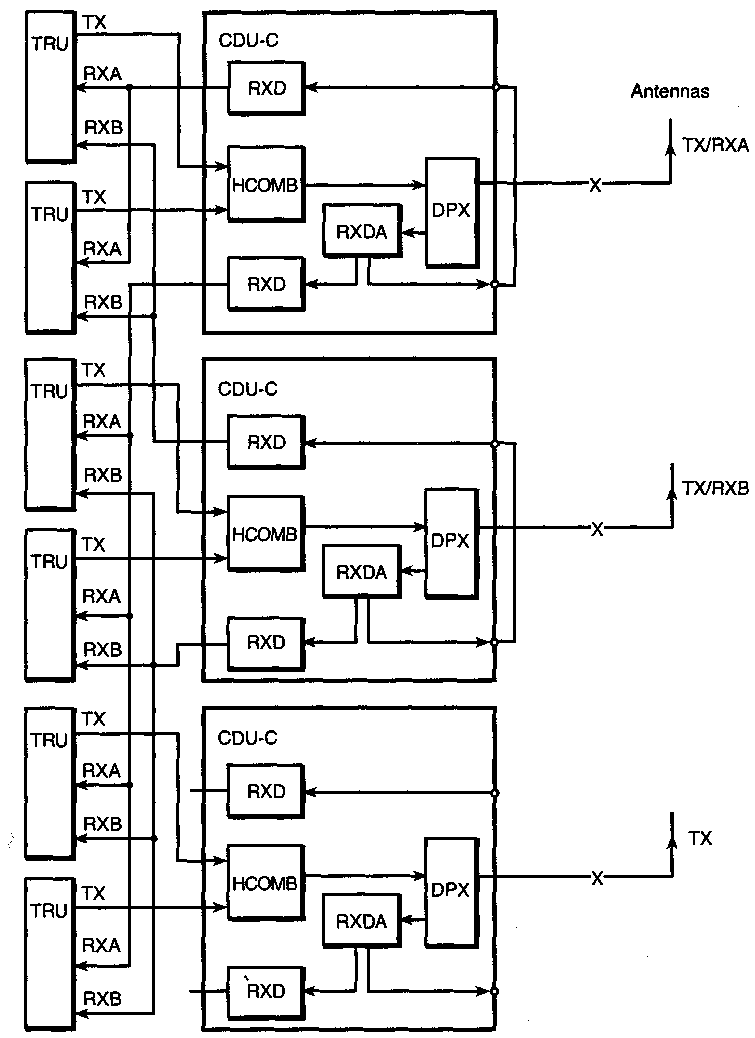

Рис.4.10. Конфигурация с тремя блоками CDU-C для диапазона 900 МГц.
(Конфигурация C9d_3.6)
Представленные примеры являются иллюстративными и не исчерпывают всех возможностей по конфигурированию базовых станций семейства RBS 2000.
