4.2.2.2.Блок приемопередатчика (tru)
Блок приемопередатчика TRU интегрирован в один съемный блок (рис.4.7). Это приемопередающий и обрабатывающий блок, осуществляющий передачу и прием сигналов радиочастотного диапазона, передаваемых от и к мобильной станции на одной частоте.
Каждый TRU может одновременно обслуживать несколько мобильных станций, т.к. TRU работает в режиме временного разделения каналов (по 8 эфирных временных интервалов на каждый TRU).
TRU имеет функцию петли по радиочастоте для тестирования передающих и приемных свойств.
TRU содержит один передающий (TX) и два приемных (RXA, RXB) антенных терминала. Две приемные антенны необходимы для осуществления разнесенного приема. Разнесенный прием используется для улучшения качества обслуживания абонента, при этом в каждой соте должно быть по две приемных антенны.
TRU осуществляет генерацию тактовой последовательности, обработку сигналов и усиление мощности.

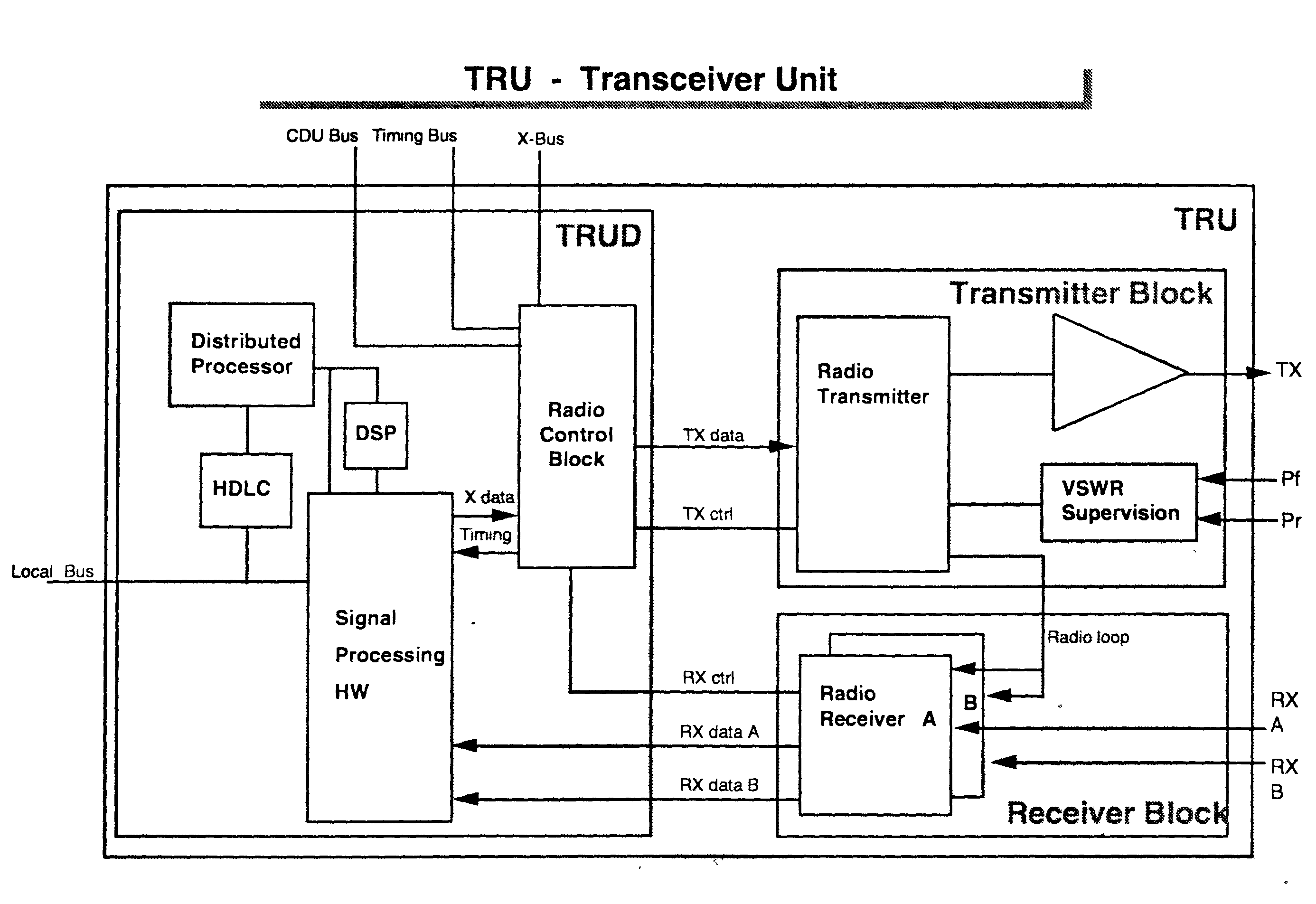

Рис 4.7. Функциональная схема TRU
TRU реализует все функции, относящиеся к одной несущей частоте, на которой организовано восемь основных физических каналов в TDMA кадре. Функции включают в себя:
Радиопередачу;
Радиоприем;
Обработка сигналов эфирного интерфейса;
Управление трансиверами.
Блок TRU разделен на три основных секции:
Цифровой блок приемопередатчика (Transceiver Unit Digital -TRUD);
Блок передатчика (Transmitter Block: TX-block);
Блок приемника (Receiver Block: RX -block).
Блок TRUD является контроллером приемопередатчиков (TRX). Он взаимодействует с другими компонентами через Локальную шину (Local Bus), Шину CDU, Шину синхронизации (Timing Bus) и Х-шину (X-bus). TRUD выполняет цифровую обработку сигналов – канальное кодирование, битовое перемежение, шифрование, формирование импульсных последовательностей и декодирование Витерби.
Блок Передатчика (TX-block) выполняет усиление и модуляцию сигналов в канале от БС к мобильной станции.
Блок Приемника (RX -block) выполняет демодуляцию сигналов канала от мобильной станции к БС и перенаправляет демодулированные сигналы в TRUD.
Функция Петля по радиочастоте между TX и RX дает возможность протестировать TRU путем генерации тестовых сигналов и направления их по петле для измерения вероятности битовых ошибок.
4.2.2.3.Блок комбинирования и сведения (cdu)
CDU является интерфейсом между блоками TRU и антенной системой. Он позволяет нескольким TRU работать на одну антенну.
CDU сводит сигналы от нескольких трансиверов и распределяет принятые сигналы ко всем трансиверам. Все сигналы фильтруются полосовыми фильтрами перед передачей и после приема. В блок включен измерительный ответвитель, используемый для измерения мощности проходящего и отраженного сигналов для определения коэффициента стоячей волны КСВ (Voltage Standing Wave Ratio – VSWR).
В функции CDU входит:
Сведение передаваемых сигналов;
Предусиление и распределение принимаемых сигналов;
Поддержка контроля антенной системы;
Фильтрация на радиочастоте;
Электропитание и контроль для малошумящего антенного усилителя (ALNA) (для диапазона 1800 МГц).
Защита передатчиков от отраженных сигналов посредством радиочастотных циркуляторов.
Для разных конфигураций разработаны несколько типов CDU.
В БС серии RBS 2000 существует два типа CDU: CDU-А и CDU-С. В CDU-А отсутствует комбайнер, CDU-С содержит гибридный комбайнер.
Комбайнер это блок базовой станции, обеспечивающий подключение нескольких передатчиков на одну антенну. Он направляет РЧ сигнал одного передатчика на антенну, блокируя в этот момент сигналы других передатчиков, работающих на ту же антенну. Существует два типа комбайнеров:
Гибридный;
Фильтрующий.
Гибридный комбайнер – это широкополосный блок, пропускающий сигналы всех частот, входящих в диапазон передачи. Каждый гибридный комбайнер способен сводить два входящих от передатчиков сигналов в один исходящий сигнал. Потери, вносимые таким гибридным комбайнером, составляют 3дб.
Фильтрующий комбайнер – узкополосный блок, пропускающий только определенные частоты из диапазона передачи. Фильтрующий комбайнер вносит примерно одинаковые потери (около 4 дБ) не зависимо от количества передатчиков в системе. Для настройки фильтров комбайнера на определенную частоту используется шаговый электродвигатель. Настройка занимает около 5 – 7 секунд.
Независимо от типа используемого CDU, RBS 2000 используется одна антенна для приема и передачи. Это возможно благодаря использованию дуплексных фильтров.
Дуплексный фильтр состоит из двух полосовых фильтров, один из которых настроен на частоту канала от мобильной станции к БС, другой – от БС к мобильной станции. Это обеспечивает возможность подключения передающих и приемных антенных цепей к общей антенне, т.к. сигнал от передатчика не может пройти через приемный фильтр, а принятый сигнал не может пройти через передающий фильтр.
Преимущество использования одной антенны для приема и передачи состоит в уменьшении общего количества антенн, это обеспечивает возможность более эффективного контроля за состоянием антенны. Несложно контролировать передающую антенну посредством измерения КСВ. Однако, сложно обнаружить неисправность в приемной антенне. При использовании дуплексного фильтра контролируются как передающий, так и приемный тракты.
Дополнительно, в RBS 2000 осуществляется контроль разнесенного приема, что реализуется в TRU. Функция контроля разнесенного приема осуществляет контроль дисбаланса мощностей сигналов в каналах разнесенного приема.
В состав CDU входит Приемный усилитель-разделитель (Receiver Divider Amplifier – RXDA) (рис.4.8) который усиливает и распределяет принятый сигнал на Приемный разделитель (Receiver Divider – RXD) (CDU-C) (рис.4.9) или напрямую к блокам TRU (CDU-A). RXD представляет собой пассивный разделитель, обеспечивающий распределение принятых сигналов к блокам TRU. Один RXD может обслуживать до четырех TRU.
