4.2.2.Функциональные модули rbs 2000
4.2.2.1.Блок распределения и коммутации (dxu)
Блок распределения и коммутации (DXU)–это центральный управляющий блок (рис.4.6). В состав RBS входит один блок DXU. DXU обеспечивает системный интерфейс посредством кросс-коммутации 2Мбит/с или 1.5Мбит/с транспортной сети и отдельных временных интервалов (таймслотов) к соответствующим им трансиверам. Этот блок содержит функциональные элементы, общие для одной RBS:
Распределительный коммутатор;
Интерфейс с Контроллером Базовых Станций (BSC);
Блок синхронизации;
Блок сбора аварийных сигналов (Alarm);
Интерфейс локальной шины типа RS 485;
Контроль ошибок передачи;
Интерфейс с ОМТ (OMT interface) типа RS 232;
Концентрация каналов у правления (с сигнализацией LAPD) по направлению к BSC;
Поддержание базы данных по оборудованию стойки (кабинета).
При помощи данных функций DXU организовывает соединение с BSC и коммутирует отдельные таймслоты к определенным трансиверам.
Сигнал тактовой частоты для RBS генерируется посредством выделения синхронизирующей информации из ИКМ канала (канала E1) или от внутреннего источника.
Дополнительно, для упрощения обслуживания оборудования, существует база данных, содержащая информацию об установленном (инсталлированном) оборудовании – инсталляционная база данных (IDB –Installation Data Base). IDB интегрирована с DXU, она содержит идентификатор каждого блока, его местоположение и соответствующие параметры конфигурации. Идентификатор блока включает его артикул, номер версии и серийный номер.
К
онфигурацией
DXU управляет BSC посредством сигнализации
LAPD не задействуя информационные таймслоты
канала E1.

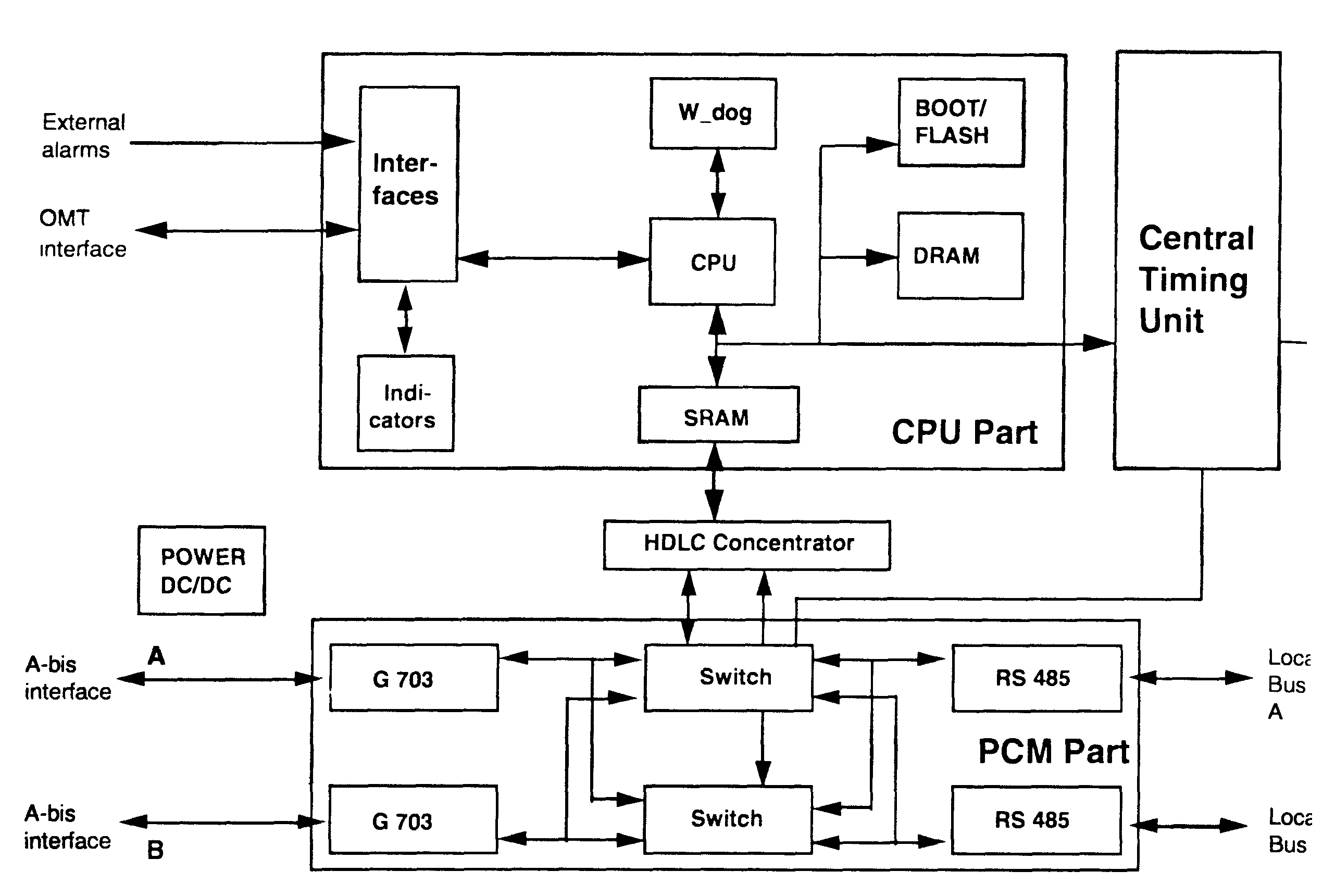

Рис 4.6. Функциональная схема DXU
DXU разделен на следующие основные секции:
ИКМ часть (PCM-part), или Интерфейсный коммутатор
Блок центрального процессора (CPU- Central Processing Unit);
Блок синхронизации (CTU- Central Timing Unit);
Концентратор контроллера каналов данных высокого уровня (High level Data Link Controller (HDLC) concentrator).
ИКМ часть (PCM-part). Ее назначение состоит в выделении таймслотов из A-bis канала и передаче их к блокам трансиверов (TRU) по локальной шине. К портам А/В блока DXU можно подключить две ИКМ линии, что может быть использовано для повышения емкости или обеспечения избыточности на каналах передачи.
Кроме того, PCM-part может “сбрасывать” таймслоты в других направлениях, не используемые в данной БС. Данная функция, увеличивающая гибкость системы, называется МультиСброс (MultiDrop) (или Каскадирование). Например, к одной ИКМ линии от BSC может быть подключено до пяти БС. Входящие таймслоты подключаются к порту А блока DXU. Исходящие таймслоты, направляемые на другие БС, проключаются на порт В. Функция каскадирования активизируется при помощи ОМТ при инсталляции.
CPU осуществляет управление ресурсами БС. Дополнительно этот блок отвечает за:
Загрузку и хранение программного обеспечения съемных блоков;
Интерфейс с ОМТ;
Эксплуатацию и поддержку;
Обработку внутренних и внешних аварийных сигналов
Выделение информации сигнализации LAPD.
CTU генерирует стабилизированные синхронизирующие последовательности для трансиверов. CTU может быть засинхронизирован от канала A-bis или от внешнего источника, такого как дополнительно поставляемой платы синхронизации – приемника Глобальной системы определения местоположения (GPS).
Концентратор HDLC обеспечивает функцию концентрации и мультиплексирования каналов LAPD. Это увеличивает емкость ИКМ линии. Концентратор HDLC считывает информацию сигнализации для передатчиков и распределяет ее к блокам TRU или блоку CPU в DXU.
