4.Оборудование Подсистемы базовой станции (bss)

Все функции, связанные с радиоканалом, концентрируются в подсистеме базовых станций (BSS – Base Station System) которая отвечает за установку и поддержание соединений с мобильными станциями (MS – Mobile Stations). BSS распределяет радиоканалы для голосовых и информационных сообщений, устанавливает радиосоединения и выступает в качестве ретрансляционной станции между мобильными станциями и центром коммутации (MSC – Mobile Services Switching Center). BSS состоит из двух основных элементов (рис. 4.1):

• Контроллер базовой станции (BSC – Base Station Controller);

• Базовая станция (BTS – Base Transceiver station).

Организацию подсистемы базовой станции рассмотрим на примере обрудования фирмы Ericsson и Alcatel.

RBS2000 – является реализацией фирмы «Ericsson:» спецификаций GSM для базовой станции [33 ].

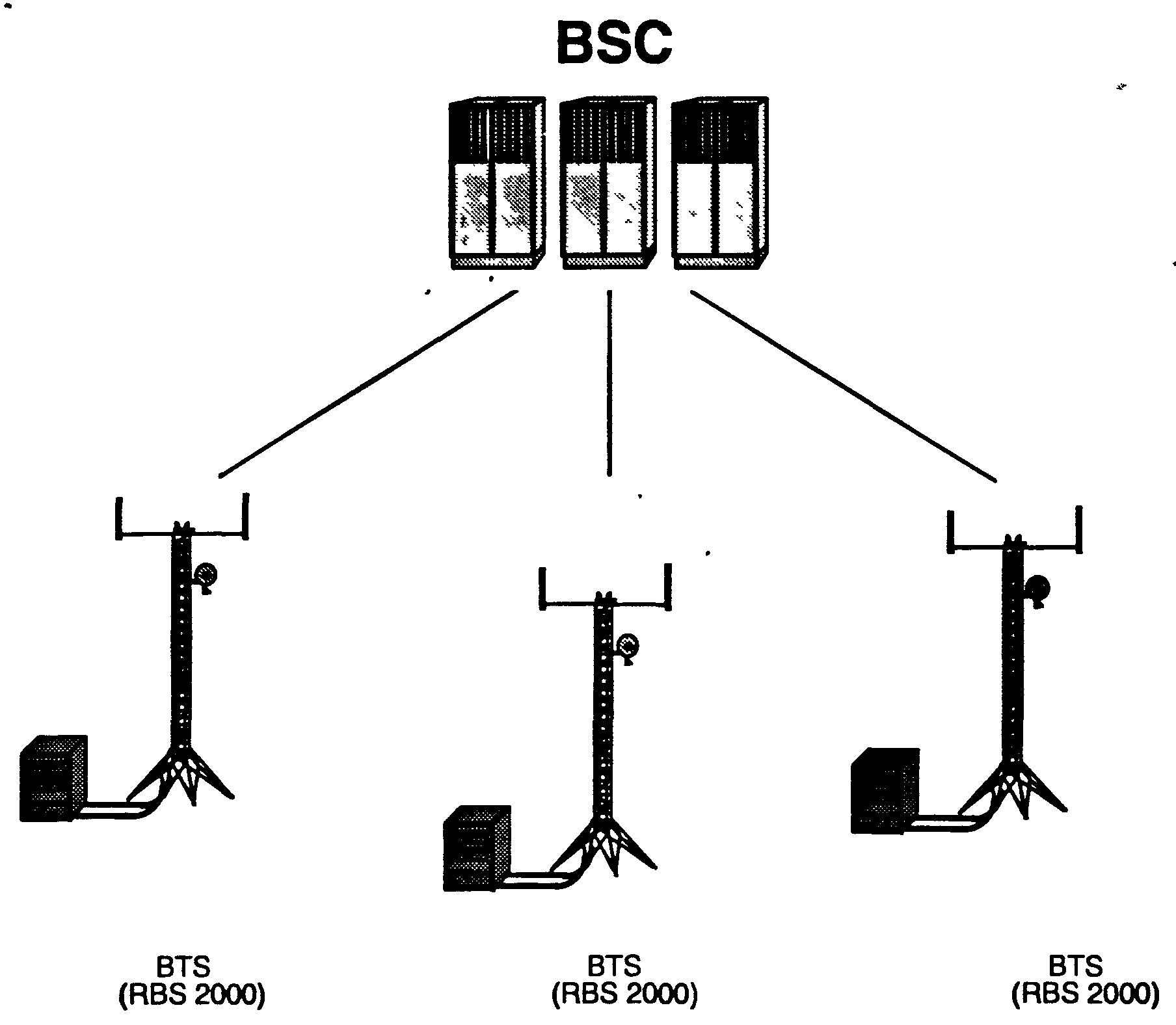

Рис.4.1.Подсистема базовой станции (BSS)

4.1.Контроллер базовой станции (bsc)

Контроллер базовой станции (BSC)– центральная часть подсистемы базовой станции (BSS). Контроллер базовой станции постоянно поддерживает контакт с каждым абонентом системы. Контроллер управляет радиосетью и выполняет следующие функции:

• Управление соединением мобильной станции.

• Управление радиосетью.

• Концентрация трафика.

• Управление передачей базовых станций (BTS).

• Транскодирование и адаптация скорости передачи.

• Дистанционное управление базовыми станциями.

Контроллер базовой станции (BSC) фирмы Ericsson (рис.4.2) основывается на платформе коммутации AXE-10. Он располагает всеми средствами, необходимыми для управления радиосетью и для его работы не требуется внешней системы технического обслуживания и эксплуатации. Контроллер системы базовой станции (BSC) может контролировать радиосеть и рационально выравнивать временные дисбалансы в нагрузке на сеть. Контроллер базовых станций (BSC) также отслеживает каналы в направлении центра коммутации мобильных служб (MSC) и базовой станции (BTS), и, при необходимости, генерирует команды для блокирования неисправных (поврежденных) цепей.

Контроллер базовой станции BSC в СМЕ 20 реализуется на базе платформы коммутации AXE10. Обобщенная структура BSC представлена рис. 4.2.

Рис. 4.2.Подсистемы в BSC

На рисунке 4.2. представлены следующие подсистемы BSC:

CCS (Common Channel Signalling Subsystem)- Подсистема ОКС;

CPS (Central Processor Subsystem)- Подсистема центрального процессора;

DCS (Data Communication Subsystem)- Подсистема обмена данными;

FMS (File Management Subsystem)- Подсистема управления файлами;

GSS (Group Switch Subsystem)- Подсистема коммутационного поля;

LHS (Link Handling Subsystem)- Подсистема контроля каналов;

MAS (Market Application System)- Подсистема технического обслуживания;

MCS (Man-machine Communication Subsystem)- Подсистема общения человек/машина;

OMS (Operation and Maintenance Centre)- Подсистема эксплуатации и технического обслуживания;

RCS (Radio Control Subsystem)- Подсистема радиоконтроля;

ROS (Radio Operations Subsystem)- Подсистема радиоэксплуатации;

RPS (Regional Processor Subsystem)- Подсистема регионального процессора;

SPS (Support Processor Subsystem)- Подсистема процессора поддержки

STS (Statistics and Traffic Measurement Subsystem)- Подсистема статистики и измерения нагрузки;

TAS (Transceiver Administration Subsystem)- Приемопередающая административная подсистема;

TRS (Transceiver Subsystem)- Приемопередающая подсистема.

Специальные мобильные подсистемы BSC:

- Подсистема контроля каналов (LHS) - управляет коммутацией на базовой радиостанции (RBS) которая подключает приемопередатчики к ИКМ линии, соединяющей RBS и BSC. Приемопередатчики управляют передачей к/от MS.

- Административная приемопередающая подсистема (TAS) -контролирует работу и управляет физическим оборудованием базовой радиостанции.

- Подсистема радиоконтроля (RCS) - контролирует управление радиосетью. Включает некоторые функции для MS, такие как установле­ние и разъединение соединений по требованию.

- Подсистема радиоэксплуатации (ROS) - управляет интерфейсами к MSC и RBS. В ROS представлены функции экс­плуатации и технического обслуживания для BSC.

- Приемопередающая подсистема (TRS) - включает все радио­оборудование RBS. В TRS входят все аппаратные средства и необходи­мые для связи с MS программные средства.

Конфигурация аппаратных средств BSC представлена на рис. 4.3.

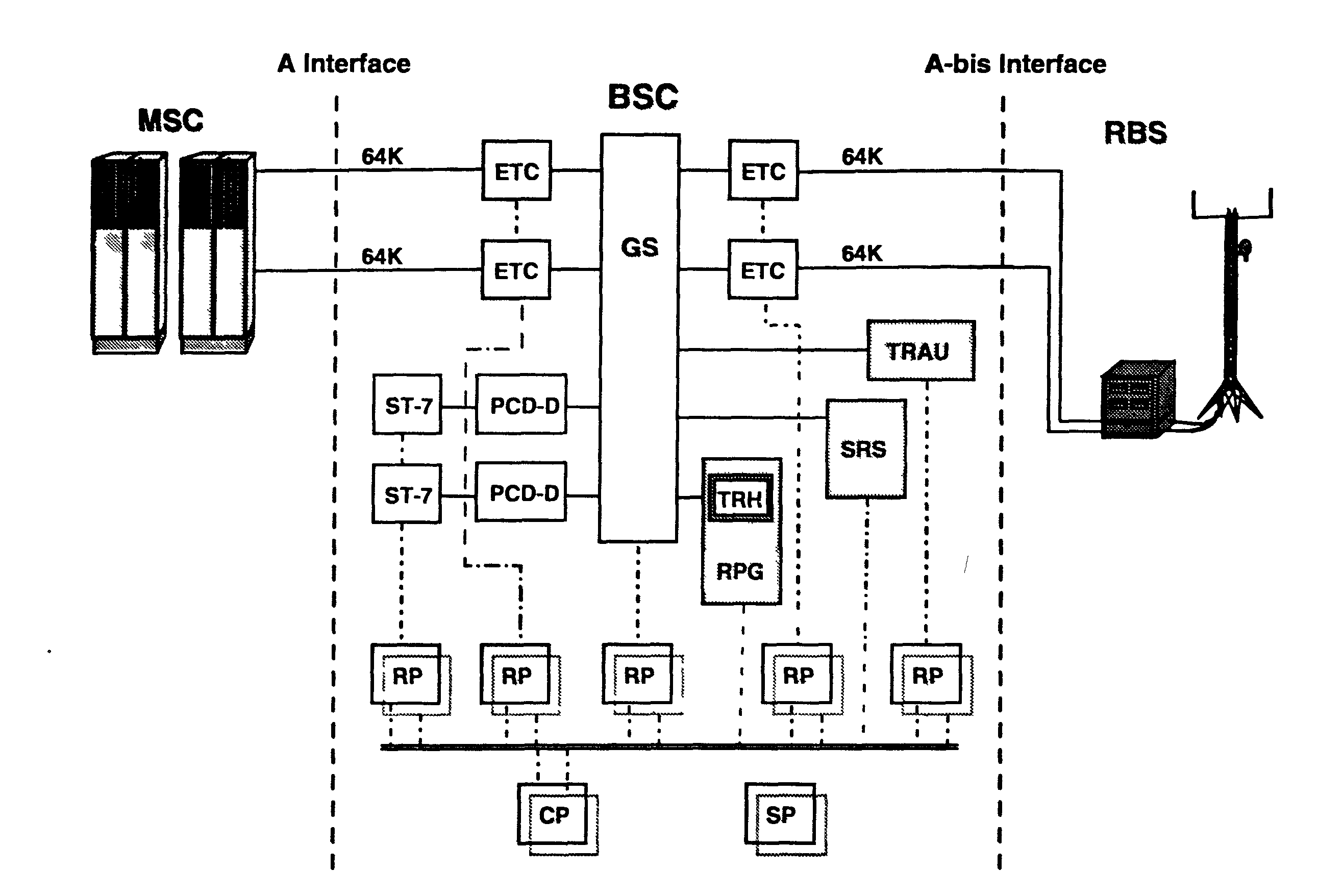

Рис. 4.3. Конфигурация аппаратных средств АХЕ 10 реализующей контроллер базовой станции (BSC).

В состав аппаратных средств АХЕ 10 реализующей контроллер базовой станции (BSC) входят:

GS (Group Switch) –Групповой коммутатор;

ETC (Exchange Terminal Circuit) - Комплект станционного терминала;

СР (Central Processor) - Центральный процессор;

ST-7 (Signaling Terminal №7)- Сигнальный терминал (ОКС7);

RP (Regional Processor) - Региональный процессор;

RPG (Regional Processor Group) -Группа региональных процессоров;

TRH (Transceiver Handler)- Блок управления приема-передачи;

TRAU (Transceiver and Rate Adaptation Unit) – транскодер и адаптер скорости передачи;

SRS (SubRate Switch) - Коммутатор каналов;

PCD-D (Pulse Code Device-Digital) - Цифровой кодер;

SP (Support Processor) – Процессор поддержки.

Один контроллер базовой станции (BSC) может управлять до 1020 приемопередатчиками (TRU – Transceiver Unit) которые входят в состав соответствующих базовых станций. Контроллер базовой станции (BSC) снабжен тремя основными блоками. Это транскодер и адаптер скорости передачи (TRAU), блок управления приема-передачи (TRH) и коммутатор каналов (SubRate Switch - SRS). Транскодер и адаптер скорости передачи (TRAU) отвечает за кодировку речи и адаптацию скорости передачи с 64 кбит/с до 13 кбит/с. TRH обрабатывает сигнальную информацию и данные измерений, необходимые для выполнения функции хэндовера. SRS обеспечивает более эффективное использование интерфейса A-bis.

В стандарте GSM предусмотрено два основных интерфейса для контроллеров базовой станции. От центра коммутации MSC к контроллеру базовой станции – A-интерфейс. Между контроллером базовой станции (BSC) и базовой станцией (BTS) – A-bis интерфейс.
