Отчет по л.Р.7 Конструктивное оформление кэатс «Квант» емкостью 128№, процесс установления соединения по структурной схеме.

1 Цель работы.

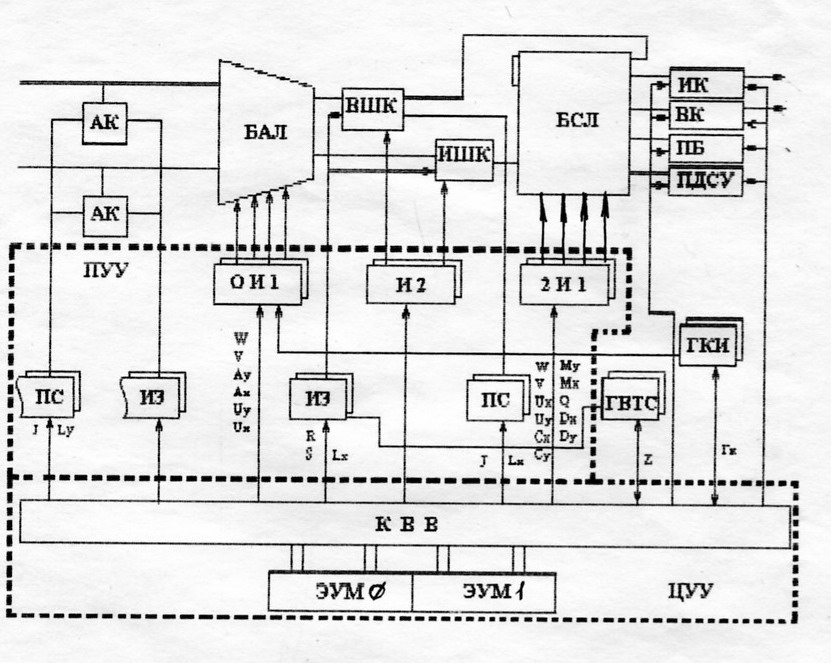

1.1 Изучение структурной схемы учебной КЭАТС и назначения осн. блоков.

1.2 Изучение процесса установления внутристанционного соединения по структурной схеме.

1.3 Ознакомление с конструктивным оформлением и размещением учебного

оборудования.

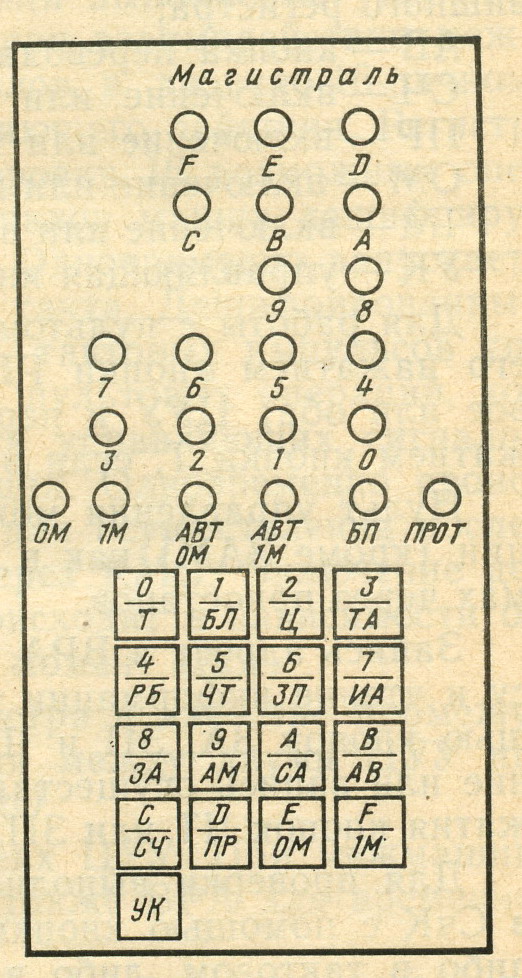

1.4 Изучение конструкции пульта управления ПИН, приобретение практических навыков выполнения операций на ПИН.

2 Таблица 1 Последовательность роботы устройств в основных этапах.

№ этапа	Название этапа работы	Последовательность включаемых устройств структурной схемы.	Примеча- ние
1	Сканирование АК	ТА-А, (ТС=1)АК, ПС, КВВ, ЦУУ(ЭУМ0, ЭУМ1»)	Сканир. АК 1 раз в 400мс
2	Подключение АЛ к ПБ	ЭУМ0, 0И1, 1И1, БАЛ, 2И1,3И1, БСЛ, И2, ИШК, ПБ . ГКИ,И1,БАЛ, И1,БСЛ.	ГКИ колокол имп. 10А
3	Набор номера	ГВТС,«ОС»,ПБ,БСЛ,ИШК, БАЛ,АЛ,ТА-А. НН, ТА-А, АЛ, БАЛ, ИШК, БСЛ, ПБ, КВВ, ЦУУ (ЭУМ0, ЭУМ1)	Сканир. ПБ 1 раз в 10мс.
4	Установление соединения	ЭУМ0, 0И1, 1И1, БАЛ, 2И1,3И1, БСЛ, И2, ИШК, И2,ВШК, , 0И1, 1И1, БАЛ. ГКИ,И1,БАЛ, И1,БСЛ.	-
5	Посылка сигалов «ПВ» и КПВ»	ГВТС,«ПВ»,ВШК, БАЛ, АЛ, ТА-Б. ГВТС,«КПВ»,ВШК, БСЛ, ИШК, БАЛ, АЛ, ТА-А.	-
6	Ответ абонента и разговор	ТА-Б,АЛ,БАЛ,ВШК,ПС,КВВ,ЦУУ,ЭУМ0,1 ТА-А,АЛ,БАЛ,ИШК,БСЛ,ВШК,БАЛ,АЛ, ТА-Б	-
