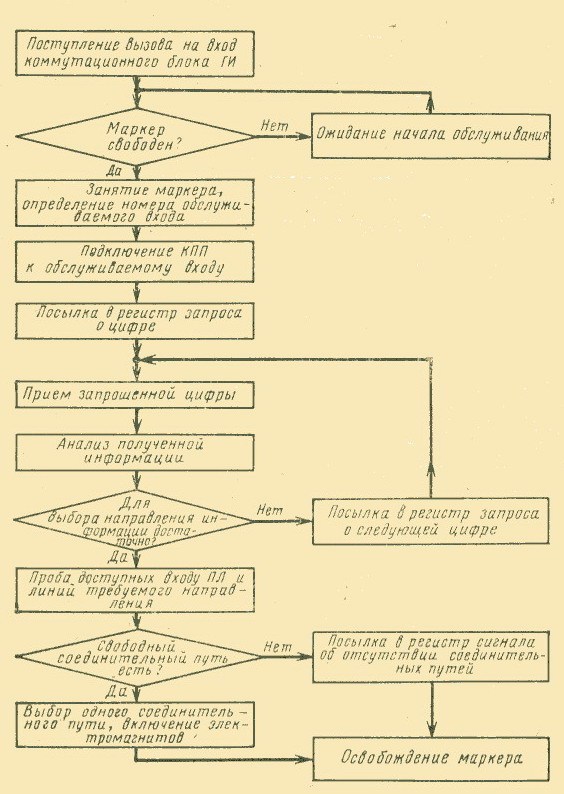

3Алгоритм работы мги

4 Конструктивное оформление статива ос
Лицевая сторона Оборотная сторона

	     П1-П6 Штифтовые


	             гребенки


	         ДФ1

	             ДФ2


	  ГНЕЗДА
	                   ДФ3

	 СЧЕТЧИКИ
	    ДФ4


	          КА

	      ДФ5

	             МА 1

	     МА2
	   ПОДКЛ. УС-ВО
	ДФ

	                  ПН
Плата предохранителей


	     АТ       (ПТС)

	      ОС
	  АТ       (УА)

	      ЗИУ1
	        СВУ1
	   АТ      (НН)

	        СВУ2

	  АТ     (ВА)

	    ЗИУ2

	   СК
5 Таблица Срабатавших реле при установлении контрольных соединений
| ТА – А № 5-11-…… | ТА – Б № 5-11-…… | ||||
| №этап | Название этапа | Название ус-ва и блока | Название и номера сработавших реле | ||
|
 1 |
 Занятие АК и ШК | АК №…. | Л ……. | Р …… | |
| МАИ | АО | Д ……. | Е ……. | ||
| исх. | ПУ | Г ……. | П …… | ||
|
 2 | Подключение АК к ШК | МРИ | ОВ | Г ……. | Е …… |
| ПУ | П …… | - | |||
|
 3 | Набор номера | РА | СУ (Сч.сх) | 1циф.«5»Р5; 2циф«1»Р1;3циф.»1»Р1 4циф. « » Р ……; 5циф. « » Р……. | |
| ФС (Фс.сх) | 1циф.«5»Ф2,Ф3; 2циф«1»Ф1;3циф.»1»Ф1 4циф. « » Ф ……; 5циф. « » Ф……. | ||||
|

 4 |
 Установление соединения на ступени ГИ |

 МГИ | ОВ | Д …… | Е ….. |
| КПП/пр/ | 1циф.К.....; 2циф. ……..;3циф.К…… | ||||
| ПУ | П…….. | - | |||
| ФН | Н ….. | - | |||
|

 5 |
 Установление соединения на ступени АИ |
 МАИ вход. | ОВ | Л ……. | - |
| КПП | 4циф.К.........; 5циф. К……..; | ||||
| ПУ | Г ……. | П ……. | |||
| АО | Д …… | Е ……. | |||
| 6 | « ПВ» и «КПВ» | ШК№…. | ПВ | - | |
|

 7 |
 Ответ и разговор | АК | Л …….. | Р …….. | |
| ШК | Б | А, О,У, ВА | |||
|
 МКС | Ст. АИисх АИвх. | Зв.А ВМ… УМ…; ЗвВ ВМ… УМ…. Зв.С ВМ…УМ.. Зв.В ВМ..УМ..ЗвА | |||
Ф.И.О.студента ………………… Уч. группа ………….Дата провеления
лаб. работы …………
