3 Исследование работы мфс

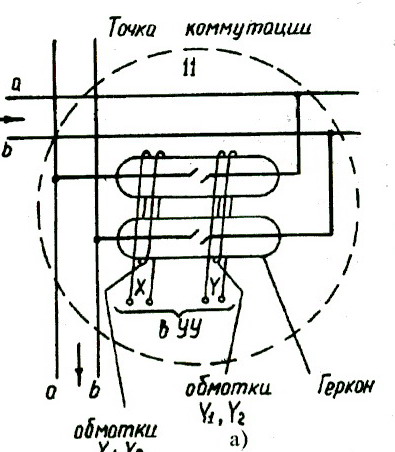

Рисунок 4 Создание точки

коммутации в МФС

Рисунок 3 Включение обмоток в МФС 8*8*2

Таблица 3 Создание точек коммутации на МФС 8*8*2

№ТК	11	22	33	44	55	66	77
№ гор.
№ верт.
Сброс ТК

4 Изучение и исследование работы герконовых реле

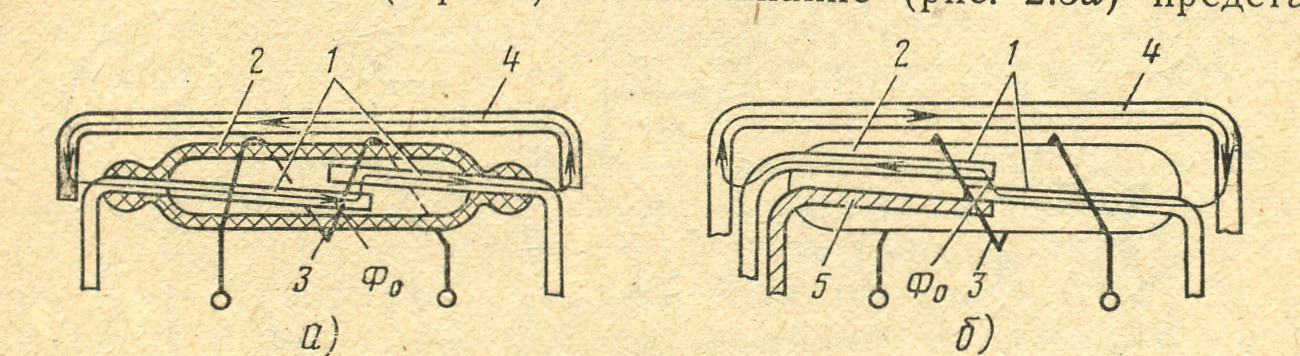

Рисунок 4 Герконовые реле на замыкание (а) и переключение (б)

Таблица 4 Исследования работы и измерения тока герконовых реле.

Тип реле	РГМБ	РПС	RGK	РЭС-43	РЭС-44	РЭС-55	ЕСК
Вкл. реле
Выкл.реле
Потр. ток (мА)

Ф.И.О.студента ………………… Уч. группа ………Дата провеления

лаб. работы …………

Отчет по л.Р.5 Исследование процесса установления соединения на стативах аи, ри учебной атск 100/2000

1 Цель работы

1.1 Изучение структуры и процесса установления соединения на учебной

АТСК100/2000 на 100 номеров.

1.2 Изучение размещения оборудования АТС и конструктивного оформления стативов АИ, РИ.

стативов АИ, ГИ.

1.3 Наблюдение за работой основных реле комплектов АК, МАИ, АР, в

процессе установления конкретных соединений.

2 Структурная схема учебной атск 100/2000 на 100 номеров

3 Таблица Последовательности работы блоков атс в основных этапах

Установления внутристанционного соединения

№ этапа	Название этапа	Перечень, блоков которые работают на АТСК100/2000
1	Занятие, подключение АК к ШК	АК; МАИ: АО, ПУ, электро- магниты МКС АИ, ШК
2	Подключение АК к АР	ШК, МРИ:ОВ, ПУ, Эл.маг МКС РИ, РА
3	Набор номера	«ОС»,РА, РИ,ШК,АИ,АК,ТА-.А НН,ТА-А-РА:ПСУ,ФС
4	Установление соединения на ступени ГИ	ШК, МГИ: ОВ, КПП/пер/,(запрос в РА), 3 цифры в КПП(МГИ), ФН, МКС ГИ
5	Установление соединения на ступени АИ	Звено С (АИ),МАИ: ОВ, КПП/пер/,(запрос в РА), Передача 2 посл. цифр номера.КПП/пр/, АО(ФН), МКС АИ.
6	Посылка сигналов «ПВ» И «КПВ»	«ПВ»,ШК,АИ, АК, АЛ, ТА-Б «КПВ»,ШК, ГИ, АИ, АК, АЛ, ТА-А
7	Ответ ТА-Б, разговорное состояние	ТА-Б,АЛ, АК, АИ, ГИ, ШК ТА-А,АИ, ШК, ГИ, АИ, АК, АЛ, ТА-Б.
8	Отбой ТА-Б	ТА-Б,АЛ, АК, АИ, ГИ, ШК, разговор. тракт разъединяется, «занято»,АК,АЛ, ТА-А.
