5Результаты измерений параметров эта в контрольных точках
Название измеряемого параметра |
№ КТ |
Величина напряжен. |
|
Пост.U/В/ |
Перем.U/В/ |
||
Напряжение вызывного тока(Uпос.=60В; Uпер.=90В при ПВ |
КТ1 |
|
|
Напряжение питания на ИМС DD1((Uпос.=7,5В; Uпер.=6.2В) |
КТ2 |
|
|
Напряжение переменой и постоянной составляющей на выходе ИМС DD1 (Uпос.=5,3В; Uпер.=6,7В) |
КТ3 |
|
|
Напряжение импульсов набора номера (Uпос.=5,6В; Uпер.=11В) при наборе Uпер.=38В |
КТ4 |
|
|
Напряжение на входе разговорного ключа. (Uпос.=2,3В; Uпер.=4.2В) при наборе н Uпер.=38В) |
КТ5 |
|
|
Ф.И.О.студента ………………… Уч. группа ………… Дата проведения
лаб. работы …………
Отчет по л.Р.№2 исследование работы электромеханичских та на макете
1 Цель работы.
1.1 Изучение схемы и конструкции электромеханических ТА.
1.2 Исследование основных этапов работы ТА на макете.
1.3 Ознакомление с организацией спаренного включения ТА через диодные
приставки.
2 Изучение схемы и конструкции та-72 и та-32
Рисунок 1 Принципиальная схема ТА-72

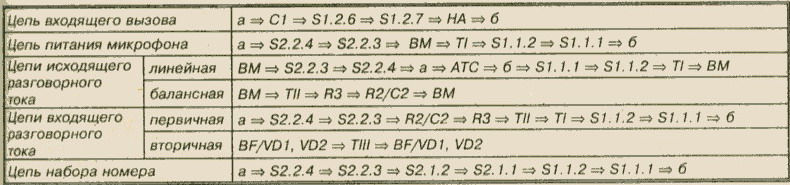

Таблица 1 Основные этапы работы схемы ТА-72
Включение ТА безобрывные розетки
1-Начальная 2-Переходная 3-Конечная Ответная часть
Розетка розетка розетка розетки

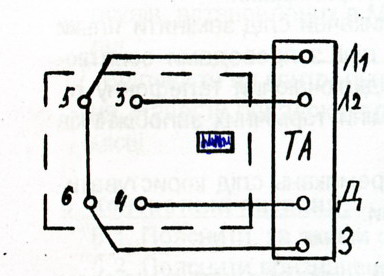

Рисунок 2 Включения ТА через безобрывные розетки (РТБ)
Таблица 2 Сравнительная таблица исследуемых ТА
№п/п |
Особенности, схемы и конструкции ТА |
Исследуемые ТА |
|
Тип ТА |
Тип ТА |
||
1 |
Страна изготовитель |
|
|
2 |
Тип и марка микрофона |
|
|
3 |
Способ соединения микрофона со шнуром |
|
|
4 |
Тип телефонного капсюля |
|
|
5 |
Способ соединения телефона со шнуром |
|
|
6 |
Проводность м/т шнура |
|
|
7 |
Тип телефонной розетки |
|
|
8 |
Тип линейного шнура |
|
|
9 |
Проводность линейного шнура |
|
|
10 |
Тип рычажного переключателя |
|
|
11 |
Количество контактных пружин РП |
|
|
12 |
Тип сердечника трансформатора |
|
|
13 |
Количество обмоток Тр-ра |
|
|
14 |
Способ устранения местного эффекта |
|
|
15 |
Количество элементов балансного контура |
|
|
16 |
Перечислить элементы балансного контура |
|
|
17 |
Тип номеронабирателя |
|
|
19 |
Проводность шнура НН |
|
|
20 |
Наличие фриттера (ограничителя амплитуд) |
|
|
21 |
Тип элементов фриттера |
|
|
22 |
Тип звонка и параметры звонка |
|
|
