Ф.И.О.студента ………………… Уч. группа ………… Дата провеления
лаб. работы …………
ОТЧЕТ по Л.Р. 1 ИССЛЕДОВАНИЕ РАБОТЫ НОМЕРОНАБИРАТЕТЕЙ НА МАКЕТЕ.
1 Цель работы.
1.1Ознакомление с конструкцией и принципом действия
импульсных (ННД) и тональных номеронабирателей (ННТ).
1.2 Изучение способов включения номеронабирателей в схеме ТА.
1.3 Исследование временных параметров номеронабирателей.
1 Исследование работы временной диаграммы ННД на макете .
Для ННД-5
ИК
Н7-6
ШК3
Н5-4
ШК2
Н4-3
ШК1
Н2-1
ИК
Н4-3
S2.2
ШК1
Н2-1
S2.1
t
t
t
t
Исх. Завод
Набор цифры М Сер
Сос. диска
номера «3» пауза
Исх. Завод
Набор цифры М. сер Сос.
диска номера «3» пауза
Н7-6,(ИК) – импульсные контакты –
образуют импульсы постоянного тока;
Н5-4,(ШК3)- шунтирующие последний лишний импульс, образуют часть меж серийного . времени;
Н4-3,(ШК2)- шунтирующие разговорные приборы ТА, что бы не было искажений
импульсов;
Н2-1, (ШК1)- шунтирующие отдельно телефон, для устранения 1го и последнего щелчка в телефоне, возникающих от работы ШК2.
а) ННД-5 б) ННД-3
Рисунок 1 Временная диаграмма работы контактных групп ННД-5 и ННД-3
Для ННД-3
Н4-3(S2.2) – импульсные контакты – образуют импульсы постоянного тока;
Н2-1,(S2.1)- шунтирующие разговорные приборы ТА, что бы не было искажений
импульсов.

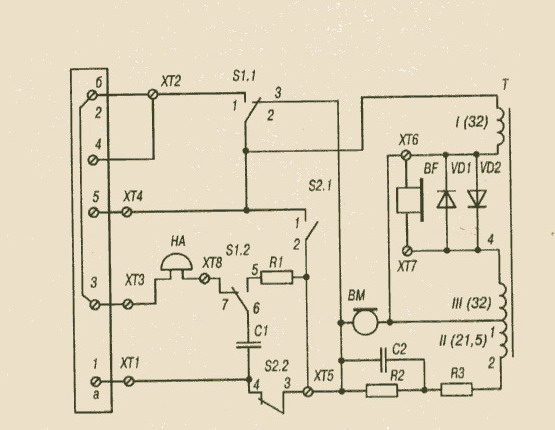

2 Включение ннд-3 и ннд-5 в схему та-72
Таблица 1 Подключение ННД-3 и ННД-5 к плате ТА-72
ННД- 3 |
ННД-5 |
||||||
Название конт. НН |
№ клем. пл.ТА-72 |
№ Конт. НН |
Цвет провода |
Название конт. НН |
№ клем. пл.ТА-72 |
№ Конт. НН |
Цвет провода |
ИК (S2.2) |
ХТ1 |
|
|
ИК |
ХТ1 |
|
|
ХТ5 |
|
|
ХТ5 |
|
|
||
ШК1 (S2.1) |
ХТ4 |
|
|
ШК3 |
- |
- |
- |
- |
- |
- |
- |
ШК2 |
ХТ4 |
|
|
- |
- |
- |
- |
ШК1 |
ХТ6 |
|
|
- |
- |
- |
- |
ХТ7 |
|
|
1 РП 3
1
2
ХТ4
Зв
7 РП 5
С1
R1
R2 R3
C2 2
ХТ1
ХТ5
ХТ7
VD2
3
ХТ6 VD1
M
1
H
2
7
H 6
3 H
5
4
а) ННД-3 б) ННД-5
S2.2
S2.1
4 3
2 1
Жел.
Крас.
Син.
ИК ШК3 ШК2
ШК1
7 6 5 4 3 2 1
Желт
Красн
Син.
Черн
Зелен
а) ННД-3 б) ННД-5
Рисунок 10 Подключение шнура к контактным группам ННД.
