7 Практическое занятие 6 (Регистры и кпп катс)

Пояснить принцип работы абонентского регистра и принцип передачи номера из регистра в маркер полярно-числовым или многочастотным способом с использованием соответствующего КПП. В виде диаграммы изобразить полярность импульсов тока на разговорных проводах, или обмен частот кода «2»из «6», а так же указать № счетных и фиксирующих реле при наборе отдельных цифр номера согласно таблицы 6 вариантов.

Таблица 6

№ Вар.	1	2	3	4	5	6	7	8	9	10
РА,тип КПП	Струк- тура РА	Частот	Полярн	Струк- тура РА	Полярн	Частот	Струк- тура РА	Частот	Полярн	Частот
Цифры передач из РА в маркер	158- 37	21	347	47091	51	95	29347	49	17	33
№ Вар.	11	12	13	14	15	16	17	18	19	20
Тип КПП	Поляр	Струк- тура РА	Поляр	Частот	Струк- тура РА	Частот	Поляр	Струк- тура РА	Поляр	Частот
Цифры передач из РА в маркер	327	143- 86	56	41	62487	713	832	67987	54	89
№ Вар.	21	228	23	24	256	26	27	367	29	30
Тип КПП	Струк- тура РА	Поляр	Частот	Струк- тура РА	Частот	Полярн	Струк- тура РА	Полярн	Частот	Струк- тура РА
Цифры передач из РА в маркер	147- 25	128	31	94214	69	33	69369	71	84	43954

7.1 Методические указания к пз 6

Практическое занятие 6 можно выполнить согласно следующего плана.

1 Общая структурная схема РА, принцип передачи информации из регистра в маркер многочастотным или полярно-числовым кодом (согласно варианта задания). /1/с 175-179; /11/с113

2 Назначение основных блоков регистра, принцип работы частотного или полярно-числового КПП (согласно варианта задания)./11/с117; /1/с123,124

3 Указать последовательность работы счетных и фиксирующих реле РА при наборе определенного номера, изобразить временную диаграмму передачи отдельных цифр номера многочастотным или полярно-числовым кодом (согласно варианта задания)./8/с152

4 Краткие коментарии к выбору номеров счетных и фиксирующих реле РА и к временной диаграмме, преимущества или недостатки одного из способов передачи информации.

Регистром в КАТС называется устройство, предназначенное для приема и запоминания адресной информации о номере вы­зываемой АЛ и передачи этой информации в маркеры на ступе­нях искания, в другие регистры своей или на встречную АТС.

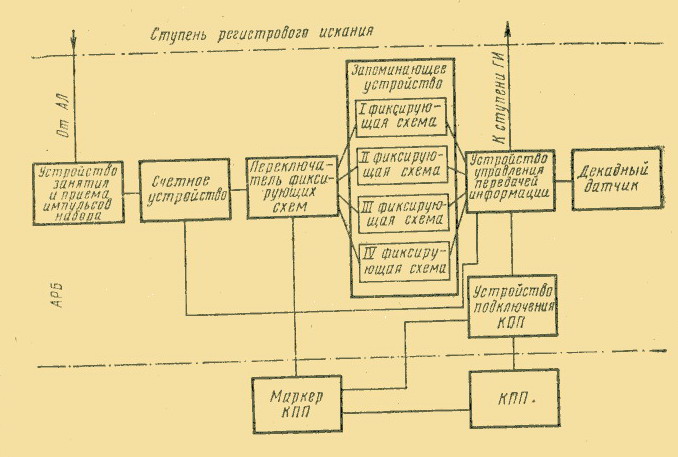

Упрощенная структурная схема пятизначного релейного регистра приведена на рисунке 6.1

Рисунок 6.1 Структурная схема 5ти значного абонентского регистра.

Устройство занятия и приема импульсов набора при подключении регистра через ступени АИ и РИ к абонентской линии вызываемого абонента подготавливает регистр к дальнейшей работе, обеспечивает подачу в аппарат вызывающего абонента сигнала готовности к приему номера, а затем транслирует серии импульсов, соответствующие набираемым цифрам номера, в счетное устройство.

Счетное устройство определяет число импульсов в каждой серии, т. е. определяет набираемую цифру. В регистре используется только одно счетное устройство для приема всех серий импульсов номера, поэтому после окончания каждой серии импульсов информация о принятой цифре передается в запоминающее устройство, а счетная схема подготавливается к приему следующей серии импульсов. Исключением является последняя цифра номера, после приема которой нет необходимости в освобождении счетного устройства. Поэтому в регистрах координатных АТС последняя цифра номера запоминается самим счетным устройством,.

Запоминающее устройство служит для фиксации каждой цифры, принятой счетным устройством (кроме последней цифры номера).

Запоминающее устройство содержит несколько отдельных фиксирующих схем, каждая из которых запоминает определенную цифру номера. Так, первая фиксирующая схема запоминает первую цифру номера, вторая фиксирующая схема — вторую цифру номера и т. д. Запоминающее устройство на рисунке 2.7.2 содержит четыре фиксирующих схемы, поэтому такой регистр может принимать пятизначные номера. Первые четыре цифры номера фиксируются в запоминающем устройстве, последняя, пятая — в счетном устройстве.

Переключатель фиксирующих схем позволяет передавать информацию о каждой из цифр номера из счетного устройства в соответствующую фиксирующую схему.

Устройство управления передачей информации обеспечивает выдачу информации о хранящихся в запоминающем и счетном устройствах цифрах номера в управляющие устройства ступеней искания.

Декадный датчик используется при выдаче информации на ступени искания шаговых АТС декадным способом. На АТСК и АТСК-У могут применяться также абонентские регистры, которые не содержат этого устройства и, следовательно, не могут выдавать информацию о номере декадным способом.

Устройство подключения КПП служит для подключения к абонентскому регистру одного из двух жестко закрепленных за КПП.

На рисунке 2.7.2 показаны также устройства, не входящие в состав абонентского регистра, но тесно с ним связанные. К таким устройствам относится КПП и устройство, управляющее подключением к регистру кодового приемопередатчика, — маркер кодовых приемопередатчиков МКПП). Этот маркер, получив запрос из обслуживаемого им регистра, определяет состояния КПП, закрепленных за абонентским регистром, и сообщает в регистр (в устройство подключения КПП), какой из КПП может быть использован регистром.
