2.6.4 Особенности работы маркеров мав и мсд ступени аи атск-у
На АТСК и АТСКУ ступень АИ состоит из блоков двух видов АВ и CD. За каждым блоком закрепляется свой маркер (рисунок 2.6.6) Исходящие соединения устанавливаются через звенья А и В под управлением маркера МАВ, действия которого аналогичны действиям маркера АИ АТС К-100/2000 при исходящем соединении Входящие соединения устанавливаются совместно маркерами МАВ и MCD. Для этого МАВ и MCD блоков, входящих в состав одной тысячной группы, соединяются управляющими проводами и обмен информацией между маркерами осуществляется по многопроводному тракту. При установлении входящего соединения первым занимается MCD. Определитель входа MCD фиксирует номер занятого входа на звене D и подключает к нему КПП. Маркер MCD принимает из регистра информацию о трех последних цифрах номера, на основании которых определяется блок АВ, содержащий АЛ вызываемого абонента. Маркер MCD подключается к МАВ и передает ему две последние цифры номера. Проба и выбор соединительного пути между обслуживаемой входящей линией звена D и требуемой АЛ осуществляется маркерами МАВ и MCD совместно.
После включения электромагнитов МКС на звеньях А, В, С, находящееся в МСД устройство пробы абонентской линии производит пробу состояния АЛ, подключаясь к ПЛ СД и в случае если АЛ свободна включается УМ МКС на звене Д.

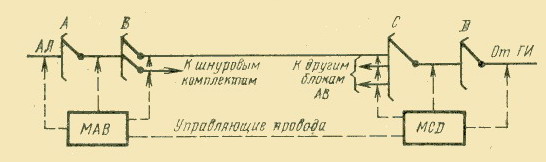

Рисунок 2.6.5 Маркеры тысячной абонентской группы АИ АТСК-У
Тема 2.7 Структурная схема абонентского регистра катс и типы кпп
2.7.1 Классификация регистров катс
Регистром в КАТС называется устройство, предназначенное для приема и запоминания адресной информации о номере вызываемой АЛ и передачи этой информации в маркеры на ступенях искания, в другие регистры своей или на встречную АТС. На АТСК используются как регистры, распределенные по ступеням искания, так и общестанционные регистры. В первом случае каждую ступень искания обслуживает отдельная группа регистров, которые принимают адресную информацию, необходимую для установления соединения в пределах лишь одной ступени искания (одну, две или три цифры). К таким АТСК относятся шведская станция ARF-50 и АТС-65 производства ГДР.
Во втором случае регистр получает и запоминает весь набираемый вызывающим абонентом номер, а затем выдает информацию всем маркерам, участвующим в установлении нужного соединения. На отечественных АТСК применяются общестанционные регистры, так как они в большей степени, чем регистры, распределенные по ступеням искания, позволяют использовать преимущества косвенного управления. Это обеспечивается тем, что все цифры набранного номера хранятся в регистре и любая из них может быть многократно передана по соответствующей команде.
Классификация регистров АТСК представлена на рисунке 2.7.1
Регистры, используемые на ГТС, СТС и УПАТС, различаются по назначению, значности (числу принимаемых цифр), способам приема и выдачи информации, способу подключения к приборам соединительного тракта. Классификация регистров АТСК дана рисунке 2.7.1

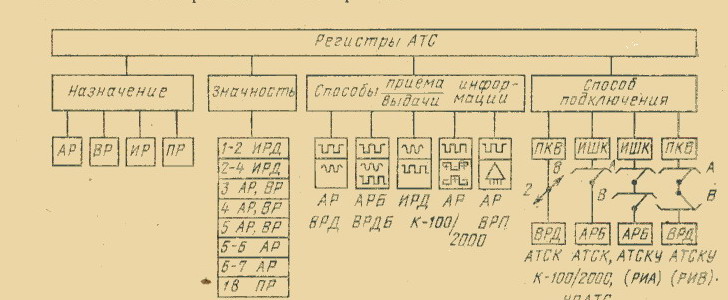

Рисунок 2.7.1 Классификация регистров КАТС.
По назначению регистры делятся на: абонентские (АР), которые принимают информацию, поступающую по АЛ от аппарата абонента; входящие (ВР), которые принимают информацию, поступающую по входящим соединительным линиям; исходящие (ИР), используемые для передачи информации по исходящим соединительным линиям на АТСДШ; промежуточные (ПР), которые обеспечивают связь АТСК с АМТС. Такое разделение используется на АТСК большой емкости (АТСК и АТСКУ). На АТСК малой и средней емкости (АТС К-50/200М и АТС К-100/2000) функции ВР и ИР выполняются АР.
Значность регистров зависит от системы нумерации, принятой на данной станции или телефонной сети. -Для городских АТС используются 5-значные, 5—6-значные и 6—7-значные регистры. При этом имеется в виду, что при развитии ГТС временно допускается смешанная нумерация с различной значностью. Во всех системах АТСК регистры принимают информацию из аппарата вызывающего абонента шлейфным способом декадными импульсами постоянного тока по проводам а и b путем размыкания и замыкания шлейфа абонентской линии. Входящие регистры на АТСК и подстанциях получают информацию декадными импульсами батарейным способом раздельно по проводам а и b.
Выдача информации из регистров может производиться в закодированном виде, а при связи с АТСДШ и разнотипными АТСК- батарейными импульсами. Регистры, обеспечивающие выдачу информации двумя способами — закодированным и батарейным, имеют в обозначении букву «Б.
