2.5.5 Группообразование ступени абонентского искания аи атск100/2000

На ступени АИ в АТСК применяются коммутационные блоки двухстороннего действия, обеспечивающие подключение АЛ к общестанционным приборам как при исходящих, так и при входя­щих соединениях. При этом при исходящем соединении имеет место режим свободного искания, когда линия вызывающего абонен­та А может быть подключена к любой исходящей линии ИЛ бло­ка АИ, а при входящем соединении выполняется вынужденное ис­кание, так как вход ступени АИ должен быть подключен к определенной (вызываемой) абонентской линии. Применение двух режимов искания при установлении разных видов соединений явля­ется основной особенностью ступени АИ, определяющей построе­ние ее блоков.

С целью экономии и упрощения оборудования исходящее соединение в режиме свободного искания устанавливается на этой ступени через два звена, а входящее соединение в режиме линей­ного искания - через большее число звеньев. Увеличение числа звеньев позволяет снизить влияние внутренних блокировок и добиться необходимой доступности за счет повышения числа путей, обеспечивающих соединение входа ступени АИ с линией вызываемого абонента. Так, на ступени АИ АТС К-100/2000 (рисунок 2.5.4,а) входящее соединение устанавливается через три звена, а на ступени АИ АТСК и АТСКУ — через четыре звена. Дальнейшее увеличение звеньев целесообразно лишь в тех случаях, когда требуется иметь коммутационную систему с большим количеством выходов или когда для построения звеньев схемы используются соединители (коммутаторы) с малым числом входов и выходов.

Другой особенностью ступени АИ является то, что звено А и промежуточные линии ПЛ между звеньями А и В используются как для исходящего соединения, так и для входящего, благодаря чему повышается использование ПЛ и, следовательно, сокращается число вертикалей и МКС.

Для уменьшения количества вертикалей на звене А абонентские линии включают не на входы, а в поле вертикалей. В режиме свободного искания схема АИ работает со сжатием.

Следователь­но, коммутационный блок АИ имеет параметры N=100, V_Ab = 60, М_ил=20, Vвс = 20, М_вл=20.

Для построения схемы группообразования (рисунок 2.5.4,6) необходимо опреде­лить число и тип коммутаторов на каждом звене в соответствии с заданным числом входов, выходов и МКС. На ступени АИ АТС К-100/2000 на всех звень­ях используются МКС-20*10*6; на звене А —три, на звене В — два, на зве­не С — один МКС. Расчет блока всегда начинается с того параметра, который зависит от емкости поля вертикали. Так как на звене А абонентские линии включаются в поле вертикалей МКС-20*10*6, то, следовательно, количество входов одного коммутатора звена А составит п_А = 10. Исходя из формулы (2.5.2) определяют количество коммутаторов для звена А: КА=N/ п_А = 100/10= 10. Число выходов каждого коммутатора звена В: m_A=Vab/Ka=60/10=6 При расчете звена В определяют также пв = 10 и, следовательно, из формулы

(2.3) количество коммутаторов на звене В Кв = Vав/ пв = 60/10=6. Так как на звене В 40 вертикалей, то в каждом коммутаторе mв= (M_ил + Vbc)/Kb = = 40/6=6+4/6. Дробная величина тв означает, Что из шести коммутаторов звена В четыре должны иметь по семь вертикалей и два коммутатора по шесть вертикалей [(4*7)+ (2*6)] =40.

Число входов коммутаторов звена С также составляет пс = 10, число ком­мутаторов Кc= Vвс/ пс = 20/10=2, число выходов в каждом коммутаторе зве­на С составит тc =Мвл//Кс=20/2= 10. Коэффициент связности между звенья­ми В и С составит fвс = пс/Кв= 10/6=1+4/6. Дробное значение связности оз­начает, что каждый из двух коммутаторов звена С имеет по две связи с че­тырьмя коммутаторами звена В и по одной связи с двумя коммутаторами зве­на В [(2*4) + (1*2)] = 10 (рисунок 2. 5.4,6).

Звено А имеет 10 коммутаторов по шесть вертикалей. В поле каждого коммутатора включено 10 АЛ и, следовательно, каждая абонентская линия включена в поле шести вертикалей. Каждый коммутатор звена А соединен с каждым коммутатором звена В одной промежуточной линией ПЛ АВ, так как связность fав= 1.

На звене В образовано шесть коммутаторов, при этом коммутаторы 1, 3,

4. и 6 имеют по семь вертикалей, а коммутаторы 2 и 5 по шесть вертикалей. Так как на звене В включено 20 исходящих линий, то для снижения влияния внутренних блокировок исходящие линии ИЛ распределены между всеми ком­- мутаторами: на коммутаторах 1 и 4 по четыре ИЛ, а на коммутаторах 2, 3, 5 и 6 —по три ИЛ (2*4+4*3=20). Несколько иначе распределяются ПЛ ВС: на коммутаторах 1, 2, 4 и 5 — по три, а на коммутаторах 3 и 6 — по четыре ПЛ ВС.

На звене С образовано два коммутатора по 10 вертикалей. Так как fвc = = 1+(4/6), то первый коммутатор звена С соединяется двумя ПЛ ВС с ком­мутаторами 1, 3, 4 и 6 и одной ПЛ ВС с коммутаторами 2 и 5 звена В. Ана­логично второй коммутатор звена С соединяется двумя ПЛ ВС с коммутатора­ми 2, 3, 5 и 6 и одной ПЛ ВС с коммутаторами 1 и 4 звена В.

Приведенная на рисунке 2. 5.4,6 схема группообразования легко позволяет убе­диться в том, что при исходящем соединении для любой АЛ доступно шесть определенных ПЛ АВ из шестидесяти. В свою очередь каждая из шести ПЛ АВ, доступных одной АЛ, включается на звене В на вход одного из шести коммутаторов. В результате каждая АЛ имеет доступ ко всем выходам звена В, т. е. ко всем ИЛ и всем ПЛ ВС. Например, АЛ11 через ПЛ1 AB может подключиться к выходам коммутатора 1 звена В, т. е. к 1, 2, 3 и 4-й ИЛ, а через ПЛ2 АВ к 5, 6, 7-й и т. д. ИЛ. Однако, как было указано выше, по мере занятия ПЛ АВ доступность в схеме уменьшается из-за внутренних блокировок. Так, при соединении АЛ11 через ПЛ1 АВ с первой ИЛ оставшиеся ИЛ будут недоступны для других АЛ, включенных в тот же первый коммутатор звена А. Доступными останутся только пять ПЛ11, ПЛ21, ПЛ31, ПЛ41, ПЛ51 между звеньями А и В. Для седьмого и всех других вызовов, поступивших от абонентов любого коммутатора звена А, доступность будет равна нулю, и, следовательно, абоненты не смогут осуществить соединение.

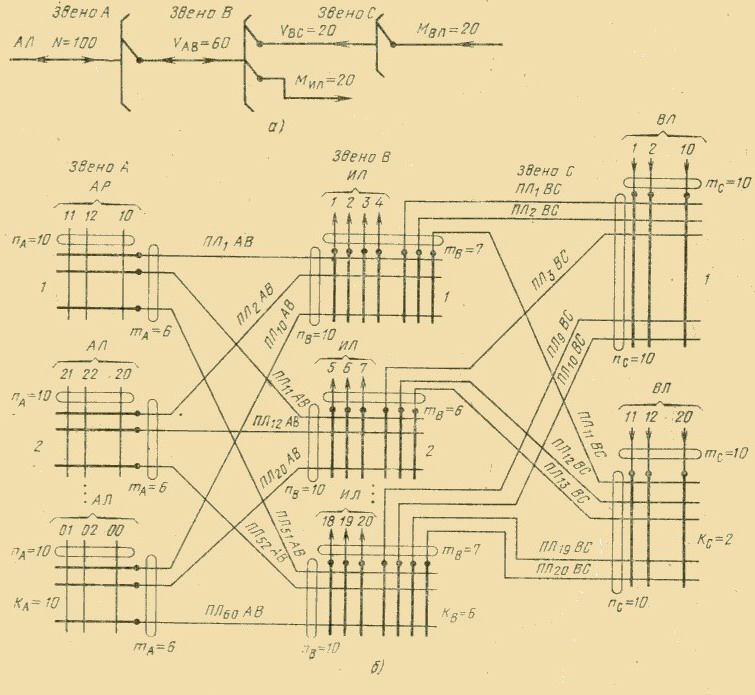

Рисунок 2.5.4 а) –Функциональная схема блока АИ АТСК100/2000;

б)- схема группообразования АИ в координатном изображении

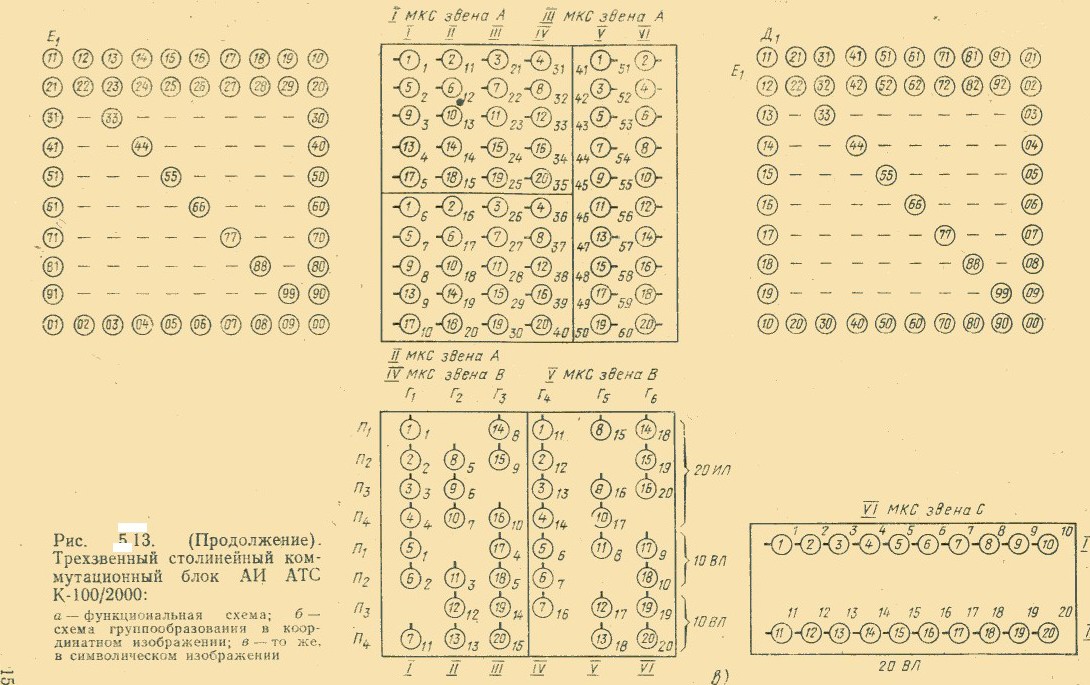

в) - схема группообразования АИ в символическом изображении
