Тема 1.8 Факсимильные аппараты
1.8 Сущность факсимильного метода передачи
Факсимильные аппараты предназначены для передачи и приема неподвижных изображений (текстовых документов, графических изображений)
В состав факсимильного аппарата входят: сканер для снятия копии с листа оригинала, модем для передачи и приема передаваемого сообщения и принтер для распечатки документа. Иногда надо еще добавить телефон (причем с возможностью DTMF-набора, а часто и с автоответчиком).
Сущность факсимильного метода передачи состоит в том, что передаваемое изображение (оригинал) разбивается на отдельные элементарные площадки, которые сканируются со скоростью 60, 90, 120 или 240 строк/мин. Сигнал яркости, пропорциональный коэффициенту отражения таких элементарных площадок, преобразуется в факсимильный сигнал и передается по каналу связи с использованием того или иного способа модуляции. На приемном бланке эти сигналы преобразуются в элементы изображения и воспроизводятся (записываются) на приемном носителе. Структурная схема факсимильной связи представлена на рисунке 1.8.1

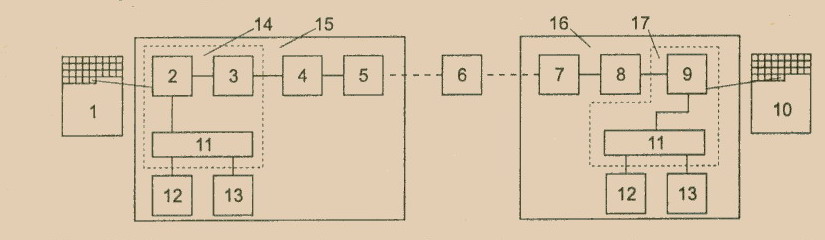

Рисунок 1.8.1 Структурная схема факсимильной связи.
1-оригинал; 2- развертывающий элемент, 3- фотоэлектрический преобразователь, 4- устройство обработки и преобразования сигнала, 5,7- линейные блоки, 6- канал связи, 8- приемник, 9- устройство записи, 10- копия, 11- устройство развертки, 12- устройство фазирования,13- устройство синхронизации, 14- устройство анализа, 15- аппарат передающий, 16- аппарат приемный, 17- устройства синтеза.
Факсимильный способ передачи информации состоит из нескольких основных этапов:
-Формирование элементарных площадок на поверхности оригинала разверты- вающим элементом передающего аппарата. При этом размер элементарных площадок вдоль строки развертки определяет разрешающую способность аппарата, а размер в направлении, перпендикулярном строке развертки, определяет плотность развертки факсимильного изображения.
-Развертка оригинала развертывающим устройством на передаче. Развертка осуществляется по строкам и по кадру. В плоскостных развертках, как правило, развертка по строкам осуществляется за счет перемещения развертывающего элемента вдоль оси, а развертка по кадру — за счет поступательного движения развертываемой поверхности. В барабанных развертках движение по строке и кадру производится в результате одновременного вращения и поступательного перемещения вдоль оси вращения развертывающего барабана с изображением.
-Преобразование оптических плотностей (отражающей способностью) элементарных площадок оригинала во временную последовательность электрических сигналов. Эта операция производится с помощью фотоэлектрического преобразователя. Фотоэлектрический преобразователь должен обеспечить пропорциональную зависимость амплитуды выходного сигнала от яркости изображения. Устройства развертки, развертывающий элемент и фотоэлектрический преобразователь составляет анализирующее устройство передатчика. При этом нормируются такие параметры, как: скорость развертки, ее направление, шаг и плотность, размер светового пятна, формат документа.
-Обработка и преобразование факсимильного -сигнала к виду, удобному для передачи по телефонным каналам связи. В факсимильной аппаратуре первой группы применяется амплитудная (AM) или частотная (ЧМ) модуляция. В аппаратуре второй группы используется амплитудно-фазовая модуляция с частично подавленной верхней боковой полосой. Аппаратура третьей и чет- вертой групп имеет цифровую форму сигнала.
-Передача факсимильного сигнала по сети связи. В факсимильной аппаратуре с AM несущая частота выбирается в пределах 1300-1900 Гц. Уровень на выходе передатчика от 0 до 7 дБ. Уровень белого поля на 15 дБ ниже уровня черного поля. Среднечасовой уровень мощности сигнала в пределах 15 дБ. В факсимильной аппаратуре с ЧМ средняя несущая частота равна 1700 Гц, уровень на выходе передатчика — от 0 до 15 дБ. В факсимильном аппарате второй группы с АФМ несущая частота 2100 Гц, уровень сигнала на выходе передатчика от 0 до 15 дБ, уровень сигнала белого поля выше уровня сигнала черного поля на 20 дБ, среднечасовой уровень мощности не должен превы- шать 15 дБ. В факсимильной аппаратуре третьей и четвертой групп параметры цифрового сигнала определяются типом используемых модемов.
-Прием факсимильного сигнала. Факсимильные приемники аппаратов первой и второй групп должны осуществлять нормальный прием факсимильных сигналов при их мощности от 0 до -40 дБ, а приемники аппаратов третьей и четвертой групп - от 0 до -43 дБ.
-Преобразование сигнала к виду, удобному для управления записывающим устройством. Оно заключается в усилении принятого сигнала и преобразова- нии его в видеосигнал.
-Развертка факсимильного бланка на приеме. Она производится синхронно и синфазно развертке сигнала на передающем аппарате. Синхронизация факси-
I мильных аппаратов — заключается в установлении равенства скоростей развертки в передающем и приемном аппаратах, а их фазирование - в установлении одинакового положения развертывающих элементов передаю-
щего и приемного аппаратов по отношению к началу строки.
- Запись факсимильных сигналов на носитель записи. Она может производиться на светочувствительные материалы (фотографический способ), на обычную бумагу специальными красящими веществами, на специальные бумаги, обладающие способностью изменять цвет под воздействием принятого сигнала, либо образовывать потенциальный рельеф под воздействием света или электрических воздействий с последующим проявлением этого рельефа специальными красителями.
Каждый из приведенных этапов выполняется соответствующим техническим устройством, а конструктивно объединенная совокупность этих устройств представляет собой факсимильный аппарат.
