Министерство образования и науки российской федерации

Государственное образовательное учреждение

высшего профессионального образования

Воронежский государственный архитектурно-строительный университет

Кафедра кадастра недвижимости, землеустройства и геодезии

Дисциплина

ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ

Методические указания

к выполнению расчётно графической работы № 1

ПОСТРОЕНИЕ ПЛАНА СЪЕМОЧНОГО ОБОСНОВАНИЯ

СТРОИТЕЛЬНОЙ ПЛОЩАДКИ ПО РЕЗУЛЬТАТАМ ПРОКЛАДКИ ТЕОДОЛИТНЫХ ХОДОВ

В оронеж 2011

1. Общие указания и содержание задания на выполнение работы

Цель работы: научиться выполнять обработку полевых журналов угловых и линейных измерений при прокладке теодолитных ходов, уравнивать результаты измерений и вычислять координаты точек съемочного обоснования, строить план местности под строительную площадку.

Литература:

Гриднев С.П. Практикум по геодезии: / Под ред. Г.Г. Поклада. – М.: Академический Проект; Трикста, 2011. – с. 80-97.

Приборы и принадлежности: микрокалькулятор, линейка Дробышева, геодезический транспортир, поперечный масштаб, циркуль-измеритель и другие чертежные принадлежности.

Содержание задания:

На участке местности, выбранного под строительную площадку создана сеть съемочного обоснования в виде замкнутого и разомкнутого (диагонального) теодолитных ходов (рисунок 1). Привязка съемочной сети выполнена к исходным пунктам полигонометрии II разряда пп. 105 и пп. 104 с известными координатами х, у.

Горизонтальные углы в теодолитных ходах измерены теодолитом 4Т30П одним полным приемом (при КЛ и КП) с точностью 0,5' (на узловых точках – одним круговым приемом). Длины сторон измерены стальной мерной лентой в прямом и обратном направлениях с точностью 1:2000, углы наклона линий – с помощью теодолита. Результаты угловых и линейных измерений приведены в полевом журнале (рисунок 2).

Варианты индивидуальных заданий приведены в приложении 1.

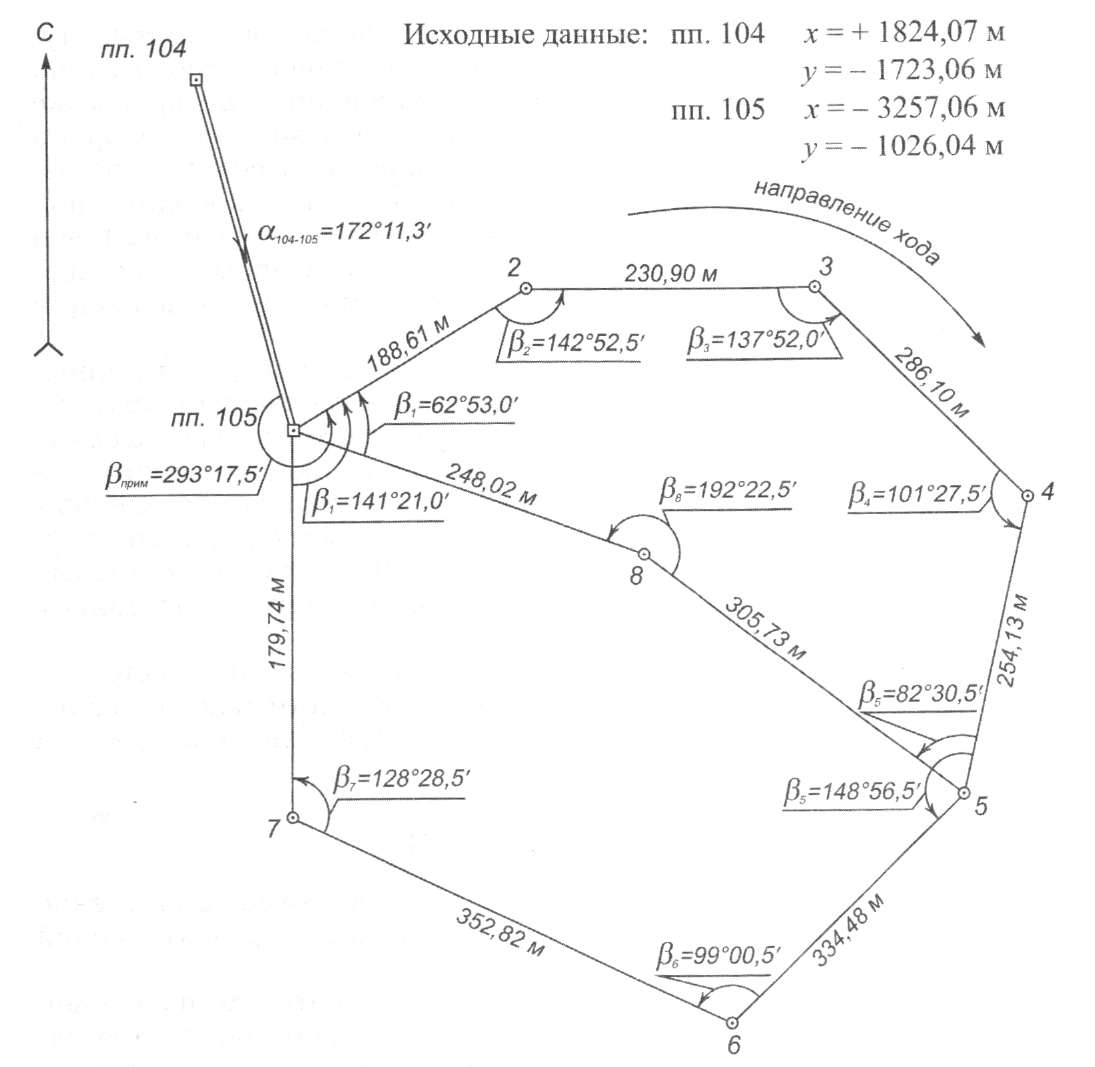

Рисунок 1 – Схема теодолитных ходов

Требуется: Построить план съемочного обоснования строительной площадки в масштабе 1:2000.

Последовательность выполнения задания:

1. Обработка полевых журналов измерения горизонтальных углов и длин сторон.

2. Привязка теодолитных ходов к пунктам опорной геодезической сети.

3. Вычисление координат вершин теодолитных ходов.

4. Построение плана съемочного обоснования строительной площадки.

Приступая к выполнению расчетно-графической работы, студент должен иметь четкое представление о сущности съемочного обоснования, методике угловых и линейных измерений при прокладке теодолитных ходов, их привязке к пунктам геодезической опорной сети, об операциях с невязками при уравнивании результатов измерений и вычислений, знать правила построения координатной сетки и плана местности.

Результаты выполнения расчетно-графической работы представляются в виде сброшюрованного отчета, включающего краткую пояснительную записку, ориентированную по сторонам света схему замкнутого и диагонального ходов, полевой журнал измерений, ведомости вычисления координат точек теодолитных ходов и план съемочного обоснования строительной площадки в масштабе 1:2000. Схему теодолитных ходов и план местности следует вычерчивать в туши с соблюдением принятых условных обозначений.

Примечание: Координаты пунктов х, у даны в условной системе.

Ниже на примере рассмотрен порядок вычислительной обработки результатов измерений и графических построений.

2. Обработка полевых журналов измерений

Обработка полевых журналов измерений включает вычисление правых по ходу горизонтальных углов и горизонтальных проложений сторон теодолитных ходов.

1. Значения правого по ходу горизонтального угла на каждой станции рассчитывают дважды (для КЛ и КП) как разность отчетов на заднюю и переднюю точки (рисунок 2). Если отсчет на заднюю точку меньше отсчета на переднюю точку, то к нему прибавляют 360°. Например,

Значения угла по первому и второму полуприемам не должны отличаться более чем на 1, т. е. β_кл – β_кп ≤1. За окончательный результат принимают среднее значение угла.

2. Расхождение между результатами двойных измерений (прямо и обратно) длины каждой стороны не должны превышать 1/2000 длины, т. е. 5 см на 100 м длины линии. Для сторон, в которых измерены углы наклона линий, вычисляют их горизонтальные проложения как

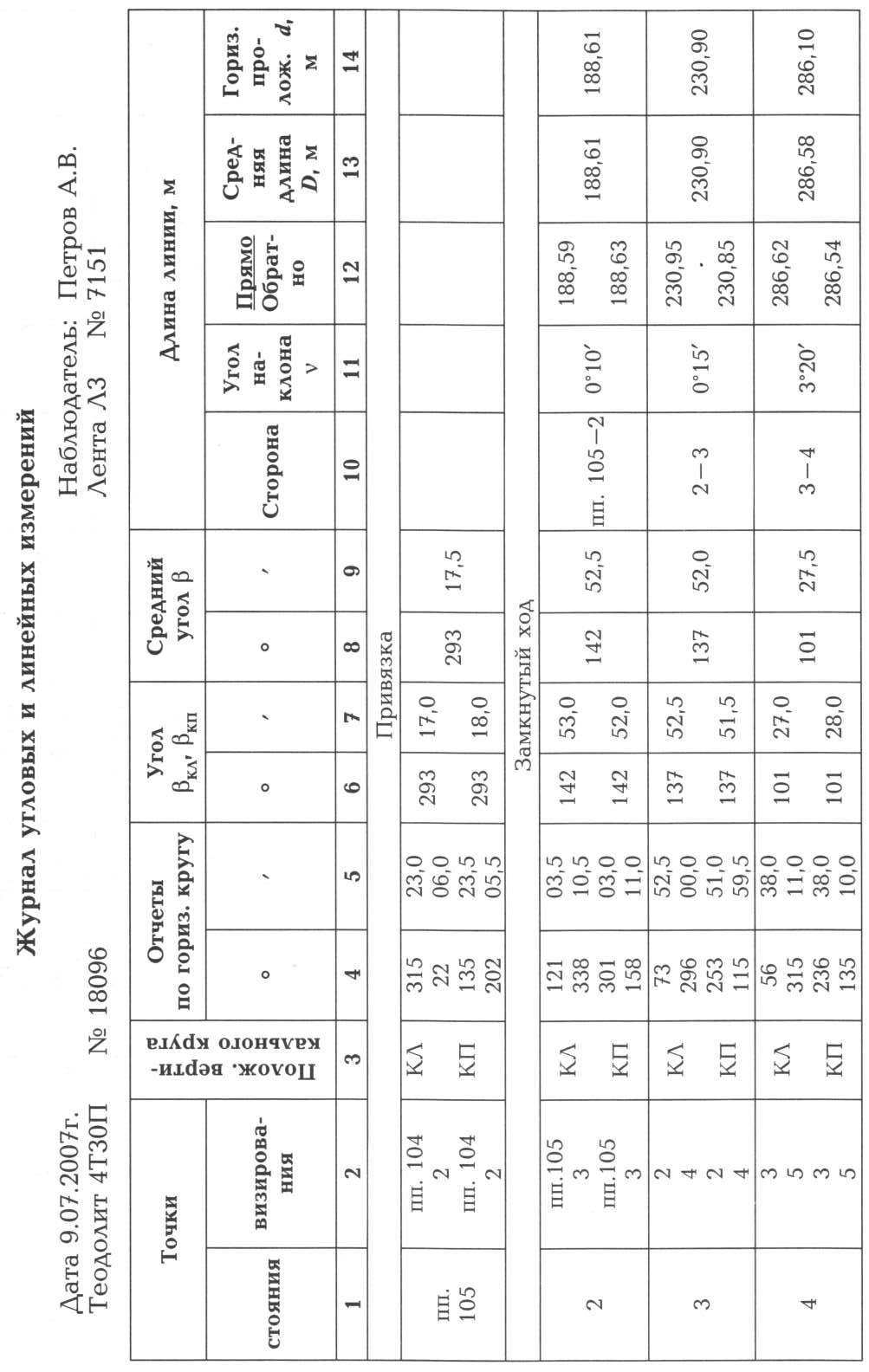

Рисунок 2 – Журнал угловых и линейных измерений

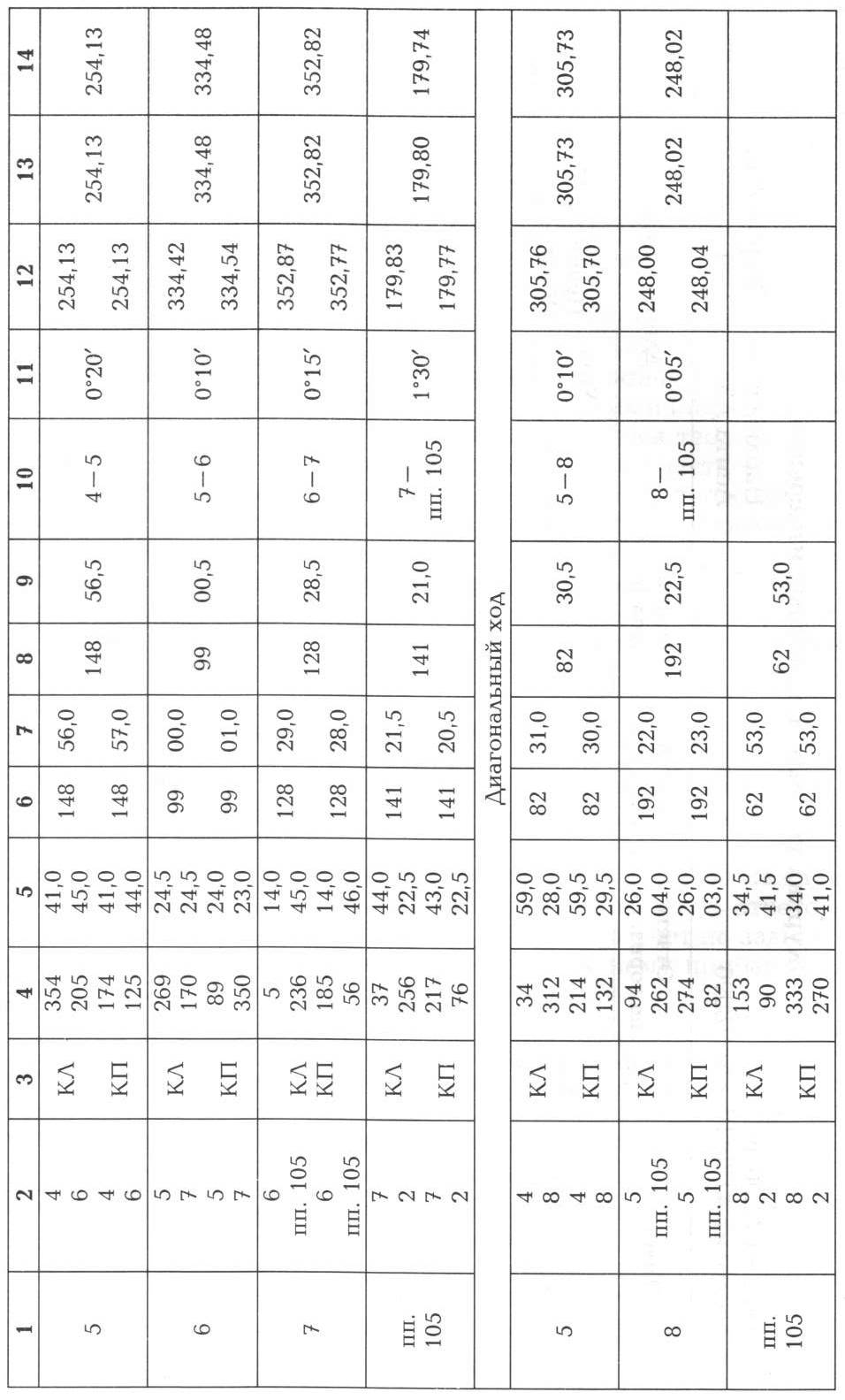

Рисунок 2 – Продолжение

Примечание: Углы наклона линий приняты одинаковыми для всех вариантов заданий.

Например, для стороны 3 - 4 D = 286,58 м и  = 3°20':

На схеме теодолитных ходов, ориентированной по сторонам света (рисунок 1), у вершин ходов выписывают средние значения горизонтальных углов, а возле каждой стороны – ее горизонтальную длину.

3. Привязка теодолитных ходов

Привязка теодолитных ходов к пунктам геодезической опорной сети состоит в передаче плановых координат (х, у) как минимум на одну из точек теодолитного хода и дирекционного угла на одну из сторон. Поскольку координаты начальной точки пп. 105 известны (схема рисунка 1), в нашем примере привязка теодолитных ходов сводится к определению дирекционного угла первой стороны замкнутого хода α_105-2; последний определится исходя из дирекционного угла стороны пп. 104 - пп. 105 и примычного угла β^np_прим как

Дирекционный угол сх104_ определится из решения обратной геодезической задачи:

С учетом знаков приращений координат (–х, +у) линия 104 – 105 располагается во II четверти (ЮВ); тогда дирекционный угол

При этом дирекционный угол первой стороны теодолитного хода будет:

4. Вычислительная обработка результатов измерений

Целью вычислительной обработки результатов измерений является определение координат точек теодолитных ходов. Вычисления ведут в специальной ведомости (таблица 1), в которую выписывают из полевого журнала значения измеренных горизонтальных углов и горизонтальных проложений линий, координаты начального пункта пп. 105 и дирекционный угол первой стороны (α_105-2) теодолитного хода.

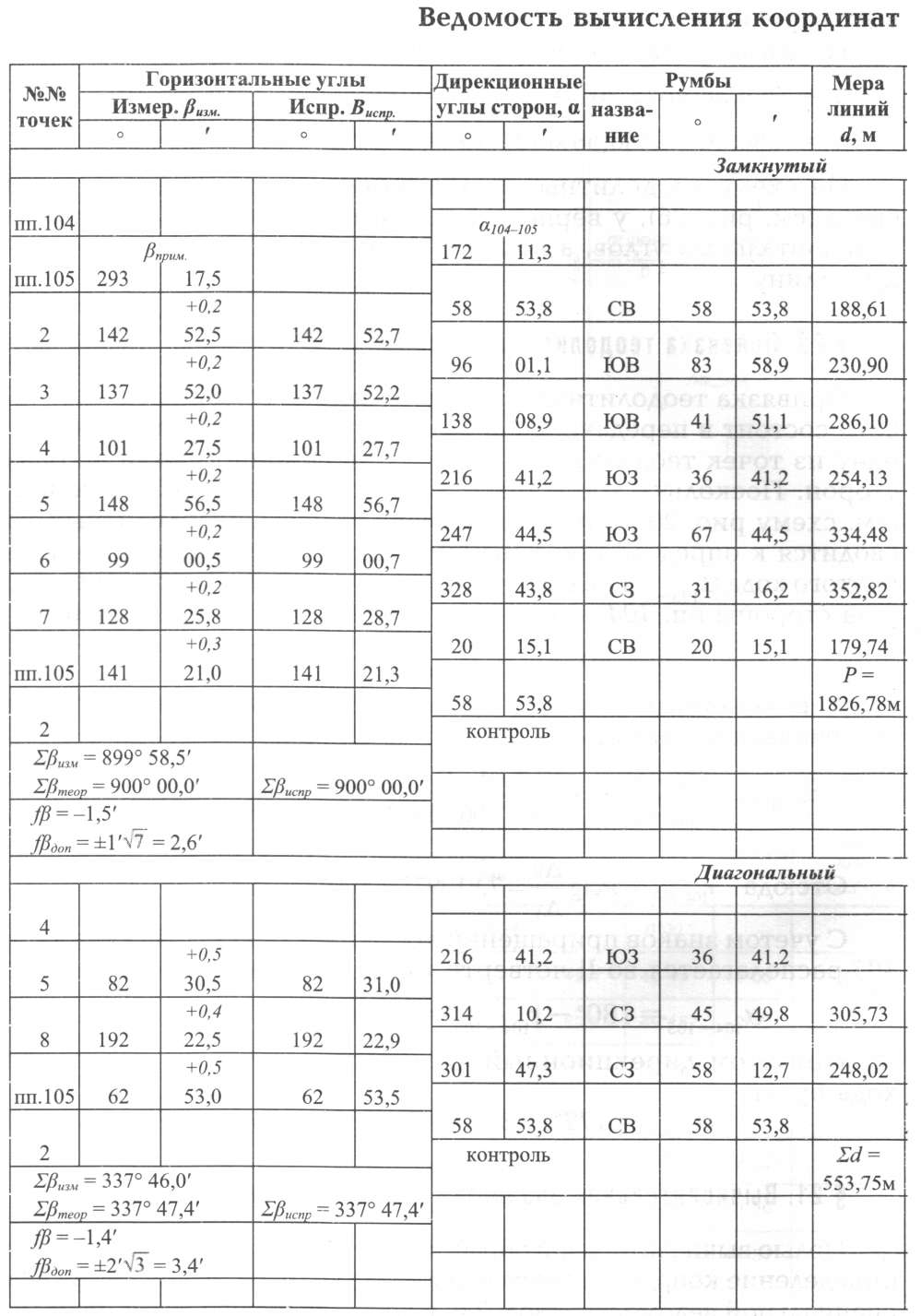

Таблица 1

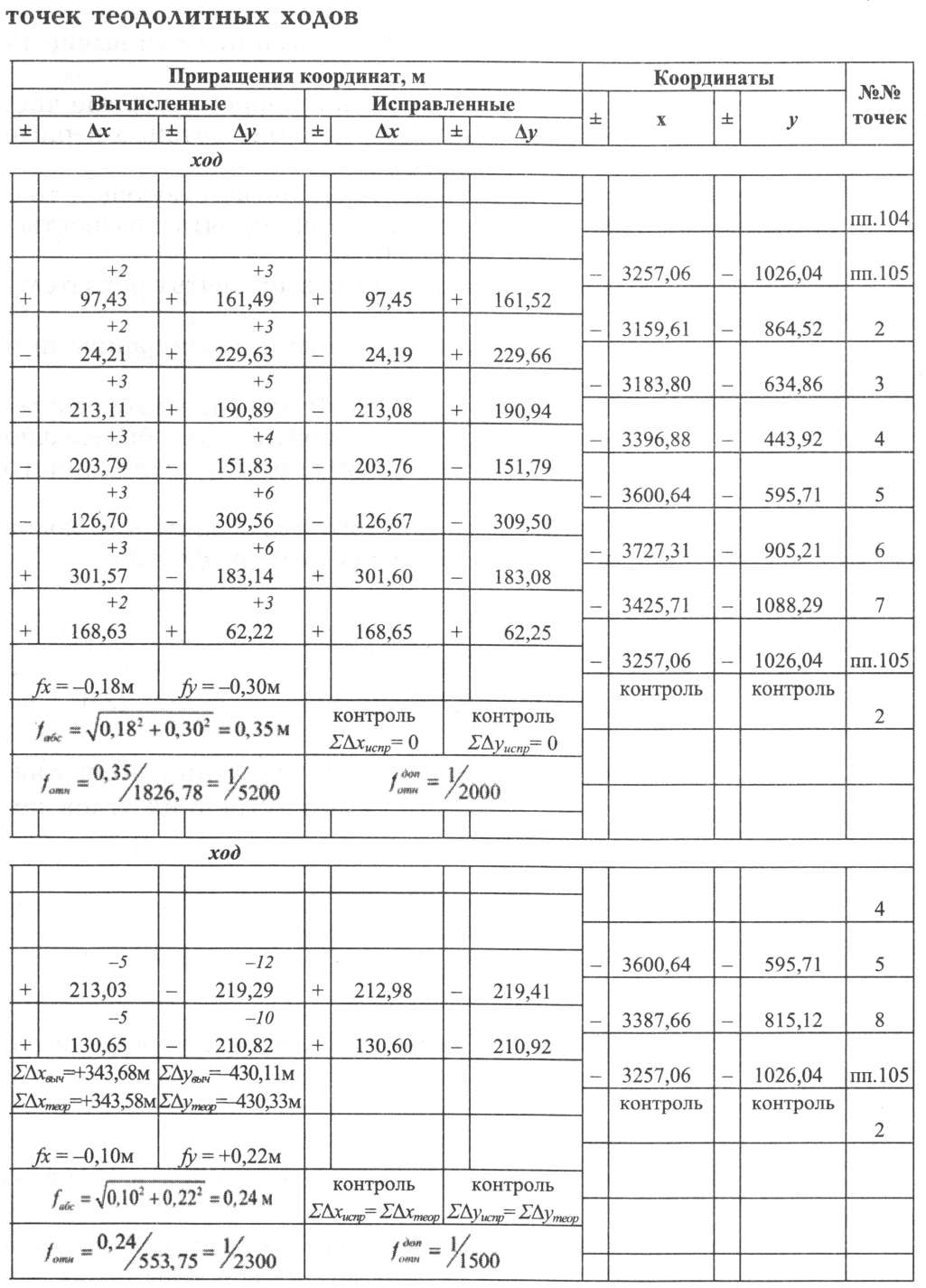

Таблица 1 – Продолжение

При выполнении вычислений необходимо придерживаться следующих основных правил:

1. Записи в ведомости выполнять чернилами прямым вычислительным шрифтом.

2. Не допускать исправлений цифры по цифре; неверные числа (но не отдельные цифры) зачеркивают одной чертой, а верные вписывают выше на свободном месте.

3. Вычисления выполнять с точностью, соответствующей точности исходных данных: угловые величины определять с точностью до 0,1; приращения координат – до 0,01 м.

4. Каждый этап вычислений необходимо выполнять с обязательным контролем.

5. Поправки выписывать красным цветом над измеренными и вычисленными значениями.

6. Без крайней необходимости не следует переписывать результаты вычислений. Если без этого нельзя обойтись, то обязательно должна быть выполнена проверка правильности переписанного путем сличения копии и оригинала.

Вычислительные работы для замкнутого и диагонального ходов имеют свою специфику, и их обработка ведется раздельно.
