Практическая работа № 3
КОНСТРУИРОВАНИЕ ЦЕНТРАЛЬНОСЖАТОЙ
СВАРНОЙ КОЛОННЫ СПЛОШНОГО (ИЛИ СКВОЗНОГ) СЕЧЕНИЯ
И ВЫПОЛНЕНИЕ ПРОВЕРОЧНЫХ РАСЧЕТОВ СВАРНЫХ ШВОВ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ
Разработал преподаватель
Ю.В.Селиванова
2011
Обсуждено и одобрено
на заседании цикловой комиссии
спецдисциплин специальности
«Оборудование и технология сварочного производства»
Протокол №____ от ______________
1 Цели работы
1.1 Приобретение практических навыков по конструированию и проверочному расчету колонн
1.2 Формирование у учащихся умения самостоятельной работы с учебной и справочной литературы
2 Методическое обеспечение
2.1 Методические рекомендации по выполнению практической работы
2.2 Индивидуальное задание
2.3 Рабочая тетрадь
2.4 Справочная литература
3 Последовательность выполнения работы
3.1 С учетом индивидуального задания произвести проверочный расчет:
- центрально-сжатой колонны сплошного сечения;
- центрально-сжатой колонны сквозного сечения.
3.2 Оформить практическую работу в рабочей тетради
Основные теоретические положения
4.1 Конструирование и проверочный расчёт центрально-сжатой
колонны сплошного двутаврового сечения
Задача о подборе сечения стержня центрально-сжатой колонны является статистически неопределимой и ее решают методом приближения в следующей последовательности.
Задаются коэффициентом продольного сгиба
φ = 0,75 ... 0,85
4.1.2 Определяют расчетную площадь поперечного сечения стержня Ар, см2, по формуле
,
( 1 )
где N – продольная нагрузка, кН;
φ – коэффициент продольного сгиба;
Rу – расчетное сопротивление стали, кН/см2 , [ 1, с. 40]
4.1.3 Определяем размеры сечения в соответствии с рисунком 1 и геометрические характеристики сечения:
Ix;
Iy;
rx;
ry;
Aд.

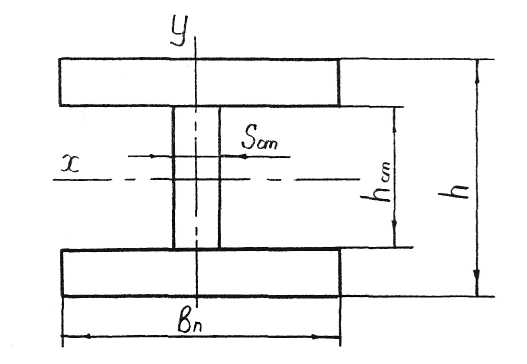

Рисунок 1
Определяем габариты сечения
и bn
для двута врового сечения, см, по формулам
,
( 2 )
где lp – расчетная длина колонны, зависящая от условий закрепления концов стержня колонны в соответствии с рисунком 2, см;
- гибкость колонны относительно оси x,
выбирают в зависимости от коэффициента
продольного изгиба [ 3, с.348], [ 2, с. 206].
,
( 3 )
где
- гибкость колонны относительно оси y,
выбирают в зависимости от коэффициента
продольного изгиба [ 3, с.348], [ 2, с. 206].
lp = 2hk lp = 0,7hk lp = hk lp = 0,5hk

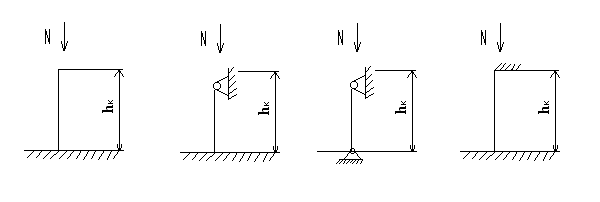

Рисунок 2 – Схема закрепления концов стержня колонн
Так как ширина колонн bn не рекомендуется принимать большие высоты , то обычно принимают bn = , размеры уточняем в соответствии с ГОСТ 82-70 [ 3, с. 358].
4.1.4 При подборе толщины стенки и поясов стремятся к тому, чтобы около 80 % площади сечения приходилось на долю поясов, то есть
Ап = 0,8 ×Ар, ( 4 )
где Ап – площадь поперечного сечения пояса колонны, см2;
Аст = 0,2 × Ар, ( 5 )
где Аст – площадь поперечного сечения стенки колонны, см2.
4.1.5 Толщина стенки, мм
( 6 )
Толщину стенки желательно принимать в пределах 6 ... 14 мм, при этом должно выполняться условие
< 70 ( 7 )
Толщина пояса, мм
( 8 )
Толщину пояса желательно принимать в пределах 8...40 мм, соблюдая условие
( 9 )
Все размеры подобранного сечения h, hот, bn, Sст, Sn, мм - должны быть уточненными по ГОСТ 82-70 [ 3, с. 358].
4.1.6 Определяем общую площадь сечения колонн, см2
Ад = Адст + 2×Апд , ( 10 )
где Адст – действительная площадь поперечного сечения стенки колонны,
см2;
Апд – действительная площадь поперечного сечения пояса колонны, см2.
Адст = hcт ×Scт, ( 11)
Апд = вn × Sn ( 12 )
4.1.7 Определяем геометрические характеристики сечения
Момент инерции сечения стержня колонны относительно оси х, см4
( 13 )
Момент инерции сечения стержня колонны относительно оси у, см4
( 14 )
Радиус инерции сечения стержня колонны относительно оси х, см
( 15 )
Радиус инерции сечения стержня колонны относительно оси у, см
( 16 )
Гибкость колоны в обоих направлениях будет соответственно равна
λx =
,
( 17 )
( 18 )
Коэффициент продольного изгиба φд выбираем по большей из гибкостей
[3, с.358], [2, с.206] и проверяем устойчивость стержня колонны по формуле
(
19 )
