5.4 Петля гістерезису

5.5 Електромагніти та їх розрахунок

Тести інформаційно-репродуктивного характеру

Таблиця 5.5

Номер запитання, завдання	Запитання, завдання	Номер вірної відповіді
	Зобразіть графічно петлю гістерезису (перемагнічування).
	Яким явищем супроводжується перемагнічування магнітопроводу?
	Від чого залежать втрати енергії на перемагнічування.
	Де застосовуються електромагніти в техніці?
	Складіть конструктивну схему електромагніта для тягових зусиль.
	Запишіть формулу для розрахунку піднімальної сили електромагніта для тягових зусиль.

У разі вірного виконання тестів Σ_{непарних} – Σ_парних = 3.

Таблиця 5.5а

Номер відповіді	Відповіді
	Для створення магнітного поля в електрогенераторах, електродвигунах, трансформаторах, електровимірювальних приладах, електричних апаратах, а також для створення тягових зусиль.
	Від площі петлі гістерезису.
	Виділенням тепла.
	.

Лабораторна робота № 5

1. Опис експериментальної установки

Експериментальна установка містить ідеальний генератор постійного струму G, з'єднувальні проводи та котушку індуктивності К з феромагнітним осердям, для якої відомі кількість витків w та індуктивність L. Для вимірювання сили струму передбачений амперметр РA. Для комутації кола передбачений вимикач SА.

П ринципова електрична схема експериментальної установки наведена на рисунку 5.1.

Рисунок 5.1 - Принципова електрична схема експериментальної установки.

Для складання схеми необхідно мати 4 провідника (на схемі позначені номерами 1-4).

2. Завдання з виконання експериментального дослідження

2.1 Зібрати схему експериментальної установки.

2.2 Подати напругу на затискачі експериментальної установки.

2.3 Зняти показання приладів, результати занести в таблицю 5.6.

Таблиця 5.6

№ п/п	Умови проведення експерименту	Показання приладів
		w	L, Гн	I, А
1	Вимикач SА замкнений

2.4 Визначити за допомогою експериментальних даних магнітний потік усередині котушки, використовуючи рівняння закону електромагнетизму:

.

2.5 Визначити за допомогою експериментальних і розрахункових даних потокозчеплення котушки, використовуючи рівняння:

 = wФ .

2.6 Визначити за допомогою експериментальних даних намагнічуючу силу котушки, використовуючи рівняння:

F = wI .

2.7 Визначити за допомогою експериментальних даних енергію магнітного поля котушки, використовуючи рівняння:

.

2.8 Занести отримані значення в таблицю 5.7.

Таблиця 5.7

№ п/п	Фізичні величини, що характеризують магнітне коло
	Ф, Вб	, Вб	F, А	W, Дж
1

ТЕМАТИЧНЕ КОМПЛЕКСНЕ КВАЛІФІКАЦІЙНЕ ЗАВДАННЯ

Умова

Магнітне коло складається з феромагнітного осердя з перетином s і котушки, яка має w витків. Довжина середньої силової лінії l. Котушка споживає струм, силою І. Крива намагнічування матеріалу осердя показана на рисунку 5.2.

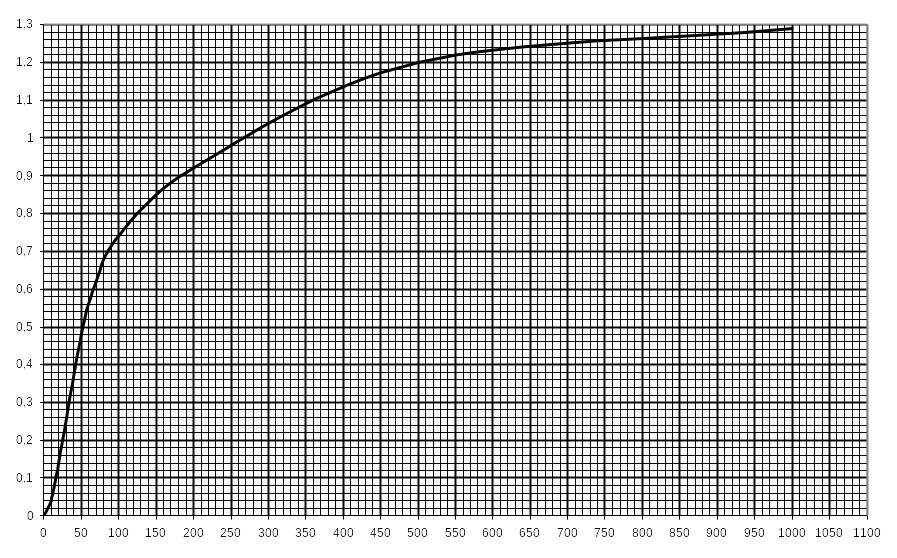

Рис.5.2. Крива намагнічування стали марки 1572.

Завдання

1. Для заданого значення сили струму визначити напруженість магнітного поля.

2. З кривої намагнічування визначити магнітну індукцію в магнітопроводі.

3. Визначити магнітний потік у магнітопроводі.

4. Визначити магнітну проникність матеріалу магнітопроводу для заданого значення сили струму.

5. Розрахувати і побудувати h = f(i), задавшись частковими значеннями сили струму від заданого.

6. Розрахувати і побудувати в = f(i), задавшись частковими значеннями сили струму від заданого.

7. Розрахувати і побудувати _с = f(i), задавшись частковими значеннями сили струму від заданого.
