18. Характеристики батарейной системы зажигания
Величина максимума вторичного напряжения зависит от параметров цепей и тока разрыва Ip. В батарейной системе зажигания Ip, в свою очередь, зависит от сопротивления первичной цепи R1, напряжения АКБ – Uаб, времени замкнутого состояния первичной цепи t3, индуктивности первичной обмотки L1.
1.Зависимость вторичного напряжения от числа оборотов двигателя.
Время
замкнутого состояния первичной цепи
t3
зависит от профиля кулачка прерывателя
и числа оборотов двигателя, причём с
увеличением
это время сокращается.
В четырёхтактном двигателе за два оборота коленного вала должна произойти вспышка во всех цилиндрах, поэтому С3 за это время должна дать число искр равное числу цилиндров двигателя Z, следовательно, если число оборотов равно , то число искр в секунду равно:
Каждой искре соответствует один период работы прерывателя Т, включая время замкнутого (время накопления энергии) и разомкнутого состояния первичной цепи, следовательно длительность одного периода:
tз – составляет некоторую часть периода Т
;
–
относительное
время замкнутого состояния первичной
цепи (время накопления энергии).
Формула для вторичного напряжения примет вид:
где
– потери в распределителе.
Из формулы видно, что с увеличением числа оборотов двигателя и уменьшении времени tз уменьшается Iр, а следовательно и U2m, развиваемое катушкой зажигания.
Iр
Iр
Iр
U2м,
B
теорет.
Z=4
20 000
Z=6 Зона неустойчивой
экспер. работы двигателя
10 000
nmax nmax
1000 2000 3000 4000
Характеристики
с одной и той же катушкой, но при разном
числе цилиндров при увеличении Z
не обеспечивают
при
заданном U2.
С увеличением числа цилиндров двигателя труднее обеспечить необходимое число оборотов бесперебойного зажигания.
Отклонение экспериментальных кривых от теоретических, указывает на потери вторичного напряжения за счёт дугообразования при размыкании контактов прерывателя.
-
основная рабочая характеристика
Она соответствует характеристике пробивного напряжения. Из формул изложенных выше видно, что на вторичное напряжение влияют следующие факторы: kт, С1, С2, L, Rш (нагар на свече, сопротивление утечки).
2.Влияние L1 на вторичное напряжение.
L1 задерживает процесс нарастания первичного тока. При увеличении L1 уменьшается скорость возрастания первичного тока и силы тока разрыва. Однако сильно уменьшать L1 нельзя, т.к. при этом уменьшается энергия магнитного поля и вторичное напряжение
Wм=L Ip2/2

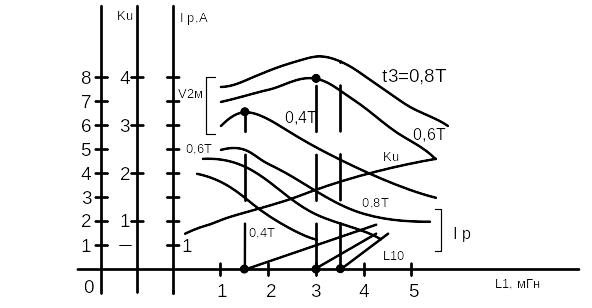

Чем больше L1 и меньше t3, тем меньше Ip. Каждая кривая U2м=f (L1) имеет max при некотором оптимальном значении L10, т.к. с одной стороны увеличивается коэффициент, напряжение Ku=U2М/Ip, с другой стороны уменьшается Ip. Произведение этих двух величин, равное U2М, имеет max.

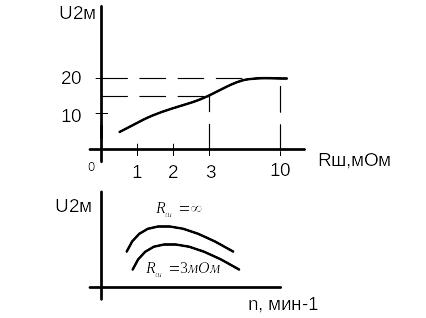

3.Влияние сопротивления утечки Rш
i’ – ток утечки.
На свечи образуется проводящий нагар.
Ток утечки, циркулирует еще до пробоя искр. промежутка, вызывает падение VчМ.
В настоящее время, в связи с улучшением качества масел и бензина, свечи загрязняются редко. Rш повышается до 5-6 МОм.
При отсутствии утечек (Rш равно бесконечности) U2м возрастает при увеличении Кт, а затем становится неизменным при уменьшении Rш. по мере увеличения Кт нелинейность становится еще больше и U2М начинает уже убывать. Поэтому при Rш не равном бесконечности для каждого значения Rш имеется определенный Кт, при котором U2М будет наибольшим.
3.Влияние Кт на U2м.
Степень влияния Кт=W2/W2 на U2М зависит от величины Rш. Токопроводящий слой нагара образуется в процессе эксплуатации автомобиля. Поэтому способность катушек зажигания развивать достаточное напряжение при определенном Rш является важным оценочным параметром.
