4.4. Многопильные раскряжевочные установки (тема 5)

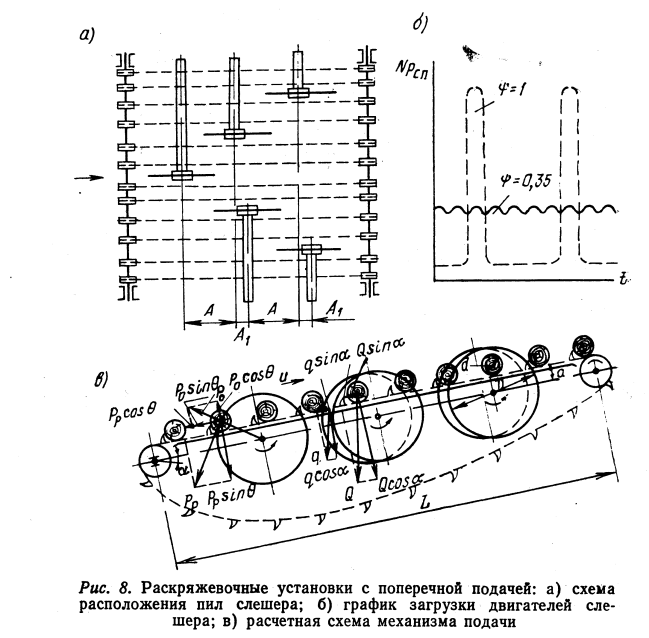

4.4.1. К раскряжевочным установкам с поперечным перемещением хлыста или бревен относятся слешеры и триммеры. Слешеры работают по обезличенному методу раскроя (рис. 8). Отличительной особенностью триммерных установок является возможность введения в работу пил в различных сочетаниях, что обеспечивает программный раскрой хлыстов или бревен. Пильный механизм представляет собой маятниковые пилы, располагаемые обычно под направляющими подающих цепей или лотком, где находится хлыст.

Количество возможных программ для триммера

, (104)

где — количество подвижных (маятниковых) пил.

4.4.2. В качестве режущего инструмента в этих установках используются круглые пилы. Привод пил в многопильных установках может быть индивидуальным — на каждую пилу от своего двигателя или групповой— от одного двигателя на группу пил.

При составлении схемы расположения пил у слешеров и триммеров и определении диаметров пильных дисков следует учитывать сбег по длине ствола дерева в среднем 1 см на метр длины. Например, если при длине 20 м и наибольшем диаметре ствола 60 см комлевая пила имеет диаметр 1500 мм, то вершинные пилы могут иметь диаметр около 1000

Мощность, потребная на пиление одной пилой , усилия резания и отжима и другие параметры пильного механизма определяются по формулам (44) ... (79), п. 4.3.

В случае привода пил от электродвигателей, расположенных сбоку стола слешера (рис. 8, а) через длинный промежуточный вал, этот вал следует проверить на жесткость (угол закручивания) по формуле:

, (105)

где —угол закручивания, допускаемая величина (0,25°... 0,3°) на 1 м длины вала; — крутящий момент, ; — длина вала, м; — полярный момент инерции сечения вала, ; — модуль сдвига при кручении, Н/м².

Необходимая мощность на пиление для группы пил (кВт)

, (106)

еде — число пил в группе; — коэффициент одновременности работы пил.

Минимальное значение коэффициента будет в том случае, когда расстояние (м) между смежными валами пил

, (107)

где — расстояние (шаг) между упорами (крючьями) подающих целей; — любое целое число — 0, 1, 2,...

В триммере значение определяется в зависимости от принятых программ раскроя.

4.4.3. Мощность N_u (Вт) привода цепей определяется по формуле

, (108)

где и — скорость подающих цепей, м/с; — тяговое усилие на ведущих звездочках, Н; — КПД передач от двигателя к ведущим звездочкам.

Тяговое усилие (Н) подающих цепей (рис. 8, в) определяется по формуле:

, (109)

где — вес 1 м цепи с крючьями, Н/м; — число подающих цепей; — расстояние между осями звездочек цепей, м; — вес хлыста, Н; — число хлыстов на подающих цепях; — коэффициент трения цепей по направляющим; — угол наклона направляющих; — сила резания, Н; — число пил; — коэффициент одновременности работы пил.

Для этой формулы приняты значения: диаметр пил — , диаметр распиливаемых хлыстов , превышение направляющих подающих цепей над осью пил , тогда угол встречи Коэффициент провиса холостых ветвей подающих цепей

С учетом свободного провисания подающих цепей монтажное натяжение

, (110)

где — стрела провисания цепей в середине, м,

,

где — расстояние между захватными крюками, м.

Наименьшее расстояние между крюками подающих цепей (м)

, (111)

где и — скорость подающих цепей, м/с; —время разгона пильного диска до номинальных оборотов (с) определяется по формулам (84) и (85), приведенным в п. 4.3.9.

Угол встречи можно определить из соотношения

, (112)

где — превышение направляющих над осью пилы, м; — диаметр пильного диска, м.

Длина стола слешера или триммера с направляющими для подающих цепей по условию размещения пил (м)

, (113)

где — количество рядов пил; расстояние между валами пил, м

Число подающих цепей

,
