Оценка состояния естественного освещения производственных помещений.

По своей природе свет - это электромагнитные волны длиной от 380 до 770 нм. К основным светотехническим величинам относятся световой потек, силе света, яркость, освещенность, коэффициент отражения.

1.Световой поток определяется как мощность лучистой энергии,

оцениваемой по световому ощущению, которое она производят на человеческий глаз. За единицу светового потока принят люмен (лм).

2. Сила света определяется отношением светового потока к телесному углу, в котором он распространяется (кд).

3.Освещенность - это плотность светового потока на освещаемой поверхности. Оснащенность измеряется в люксах (лк).

4.Яркостью поверхности В данном направлении называется отношение силы света, получаемой поверхностью в этом направлении, к проекции светящейся поверхности на плоскость, перпендикулярную данному направлению. Единица яркости - кандела на квадратный метр (кд/м2).

5. Коэффициент отражения характеризует способность поверхности

отражать падающий на нее световой поток и определяется отношением отраженного от поверхности светового потока к падающему.

В зависимости от используемого источника света производственное освещение может быть трех видов: естественное, искусственное и смешанное. Естественное освещение создается непосредственно солнечным диском, диффузным (рассеянным) светом неба и отраженным от земной поверхности излучением.

По способу реализации естественное подразделяется на боковое осуществляемое через окна в наружных стенах; верхнее, организуемое через фонари и проемы в верхних частях зданий; комбинированное, т.е. совместное использование бокового и верхнего освещений.

В связи с существенными изменениями величины освещенности при естественном освещении, обусловленными временными и метеорологическими факторами, в качестве нормируемого параметра для естественного оснащения принята не абсолютная величина освещенности, а относительная - коэффициент естественной освещенности (к.е.о.), определяемый отношением;

е=Ев*100/Ен %, где Ев - освещенность в данной точке внутри помещения, лк;

Ен - одновременно измеренная наружная освещенность в горизонтальной плоскости, создаваемая светом полностью открытого небосвода, як.

Нормированную величину к.е.о. следует определять по формуле:

е_н=е*т*с %

где е - табулированные значения к.е.о., %,

--.-, ., т - коэффициент светового климата (без учета прямого солнечного света!

зависящий от расположения здания на территории России; т = 0,8 * 1,2;

с - коэффициент солнечности (с учетом прямого солнечного света), зависящий от

расположения здания; С= 0,65 * 1,0.

Для Москвы, находящейся в Ш поясе светового климата, т -1,0 и с= 1,0,

Оценка состояния естественного освещения в помещении (аудитория 520)

номера точек	способ освещения	расстояние точек от светового проёма, м	наружная освещённость, лк	освещённость внутри помещения, лк	к.е.о. по результатам измерений, %	характеристики зрительной работы	нормируемый к.е.о., %	выводы
1	естественное	0,5	1950	520	26,6	средней точности	1,3	е>ен, след в ауд 520 ур освещ-ти достаточен для работ средней точности. Дополнительное освещение не требуется
2		2,5		430	25,05
3		4		310	15,9
4		6		160	8,2
5		6,5		100	5,1

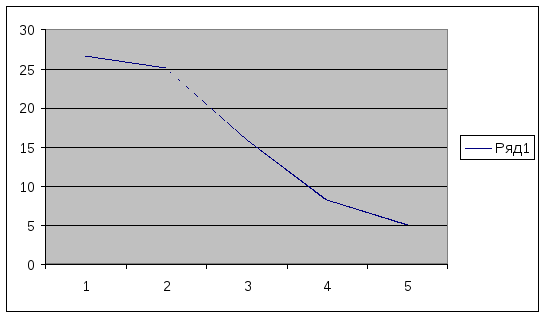

Рис. 1 Зависимость к.е.о. от расстояния от светового проема в помещении

Оценка состояния искусственного освещения производственных помещений

В производственных помещениях используется три вида освещения; естественное, искусственное и смешанное. Искусственное освещение создается с помощью специально сконструированных источников света, при смешанном - одновременно используются естественное и искусственное освещения.

Нормирование искусственного освещения производится по абсолютной величине освещенности в люксах. Величина минимальной освещенности устанавливается для различных источников света и систем освещения в зависимости от условий зрительной работы, которые определяются наименьшим размером объекта размещения на расстоянии не более 0.5м от глаз работающего, контрастом объекта с фоном и характеристикой фона

Для искусственного освещения применяются лампы накаливания и газоразрядные. Лампы накаливания относятся к источникам света теплового излучения; электрическая энергия превращается в электромагнитную при нагревании, нити накаливания до температуры свечения

В газоразрядных лампах свет возникает в результате электрического разряда в газах, парах металлов или в их смесях. К ним относятся люминесцентные, в которых внутренняя поверхность трубки покрыта люминофором, дуговые ртутные, дуговые ртутные с йодидами металлов и ксеноновые лампы.

Для расчета искусственного освещения применяются методы коэффициента использования и точечный. При расчете по первому методу учитывается как прямой, так и отраженный свет; второй служит для расчета освещения произвольно расположенных поверхностей при любом распределении освещенности.

В основу точечного метода положено уравнение:

*£е

где F - световой поток ламп светильника, лм;

Е - нормированная освещенность, лк;

k - коэффициент запаса, учитывающий уменьшение светового потока по мере старения источника света;

Нр- расстояние от светильника до рабочей поверхности, м;

ц - коэффициент, учитывающий действие отдаленных светильников и отраженную составляющую светового потока;

£е - условная горизонтальная освещенность от ламп ближайших светильников.

Основная расчетная формула метода коэффициента использования светового потока имеет вид:

F-Ен* S*k*Z/N*r,, где F -световой поток лампы, лм

Ен - нормируемая минимальная освещенность, лк

S - площадь помещения

k - коэффициент, учитывающий уменьшение светового потока по мере старания источника света

Z — коэффициент неравномерности освещения, зависящий, в основном, от соотношения расстояния между светильниками к расчетной высоте

N - число ламп, шт

г| - коэффициент использования осветительной установки

Для определения коэффициента использования следует найти индекс помещения I и коэффициенты отражения поверхностей помещения (стен и потолка). Индекс определяется по формуле;

]>А*В/Нр(А+В).

Оценка состояния искусственного освещения в помещении (аудитория 520)

Ен~300 лк для работ высокой точности

Е изм > Ен, следовательно в аудитории 520 только 10 мест освещено в соответствии с нормой.

Расчет искусственного освещения в помещении по методу коэффициента использования

- Работа высокой точности - Помещение длина - 15м, ширина - 10м, высота потолка – Зм - Содержание пыли – менее 5 мг/м³ - Коэффициент отражения потолка — 50% - Коэффициент отражения стен — 30%

F- Ен * S *k*Z / n*tj, следовательно N = Ен * S *k*Z / F*n)

Ен=200 лк для работ высокой точности S=15*10=150 м²

В качестве источника света выбрана люминисцентная лампа ЛД 40-4 (мощность 40 Вт, световой поток 2225 лк). Тип светильника ПВЛП (2 лампы по 40 Вт, размеры 1350x230x180 мм). F-2225 лк K=1,6 Z=1,1

I =А*В / Нр (А+В)=15*10 / 6 *(10+15)=1. Из таблицы определяем n=0,34

Подставив все значения в формулу, получаем N=24. Т.к. в одном светильнике находится 2 лампы, то всего необходимо 12 светильников.

Светильники необходимо размещать таким образом, чтобы расстояние от стен до светильников было равно половине расстояния между светильниками. В соответствии этим получим следующий план размещения светильников в помещении:
