2.Вимоги для складання робочих креслень підсилення стрічкового фундаменту будівлі підширенням.

Робочі креслення підсилення стрічкового фундаменту будівлі під ширенням мають мати в своєму складі

• план фундаментів (з осьовою прив’язкою, нульовою позначкою, кутовими позначками рівня поверхні та позначками глибини закладання підошви фундаментів і поверхні зворотної засипки);

• перерізів підсилених фундаментів для розрахункових ділянок (ці перерізи показати на плані) показати зв’язок з надфундаментною конструкцією, перекриттям. Дати гідроізоляцію, склад підлоги (наявність котловану не показувати). Привести розміри фундаменту, дати позначки рівня;

• дати розрахункову схему фундаментів та таблицю навантажень, що діють на верхньому обрізі фундаменту;

• привести розвернуті примітки: вказати особливості конструювання, влаштування підготовки, особливості влаштування в тім числі зворотної засипки. Окремо дані про несучий шар ґрунту, привести величину розрахункового опору, прийняту в проекті;

• схема армування з кресленнями каркасів якими виконується підсилення;

• оформити штамп (за єдиною схемою, стандартною);

• підпис проектувальника (обов’язковий).

Білет №15

1. Визначення несучої здатності існуючих паль.

Потрібно виконувати:

1. Випробуванням окремих паль статичним навантаженням

2. Виконувати розрахунок Fd за даними статичного зондування

Методи (1) і(2) допустимі для остаточного прийняття рішення про допустиме навантаження на палю.

Попередню оцінку за формулами норм з використанням R i f

За конструкцію палі підсилення можуть бути здавлюваними буроінєкційними, буро набивними та буро опускні.

З точки зору впливу на основу краще використовувати вдавлюванні багатосекційні палі.

Архівні матеріали збирають у власника будівлі, в проектних та вишукувальних організаціях, в міських архівах та будівельних організаціях, ці матеріали являють собою:

Робочі креслення, архітектурно-планувальні рішення, що є в паспорті будівлі або БТІ

Креслення реконструкції, підсилення

Звіти про господарчу діяльність

Акти на виконанні роботи

Журнал спостереження за деформаціями

Журнал випробування паль

Дані, що відносяться до експлуатації будівлі

Висвітлення будівництва чи експлуатації об’єкта в пресі

Архівні дані без перевірки використовувати не можн

2. Взаємодія основи існуючих будинків з котлованом великих розмірів для нового будівництва.

В результаті взаємодії існуючої будівлі з котлованом великих розмірів відбуваються деформації основи під фундаментом існуючої будівлі в результаті випинання і зсуву грунту. Для запобігання цих процесів виконують запобіжні заходи. Постійні захисні конструкції для забезпечення стійкості основи під будівлею влаштовуються, щоб не виникали додаткові деформації. Біля існуючої будівлі влаштовується захисний екран з паль невеликого діаметру.

Білет №16

4. Визначення придатності сталі для зварювання при обстеженні конструкції.

Оцінка виконується по значенню вуглецевого еквіваленту:

С_е = С + (Mn+Cr+Cu)/20 + Si/30+Ni/20+Mo/15 + (V+Mg)/10 + t/600

де, С, Mn, Cr, Cu, Si, Ni, Mo, V, Mg - вміст у відсотках вуглецю, марганцю, хрому, міді, кремнію, нікелю, молібдену, вольфраму і магнію у відсотках.

t – товщина прокату, мм.

Для визначення придатності сталі для зварювання із конструкції вирізають зразки для проведення хімічного аналізу.

Сталь вважається придатною для зварювання, якщо С_е ≤ 0,35;

С ≤ 0,22%; S ≤ 0,055%; Р ≤ 0,05%; Si ≤ 0,22%.

тут – С, S, Р, Si – відсотковий вміст вуглецю, сірки, фосфору і кремнію.

Якщо сталь непридатна для зварювання, то ремонт або підсилення конструкцій необхідно виконувати за допомогою болтових з’єднань, або ж виконувати зварювання тільки при спеціальному обґрунтуванні.

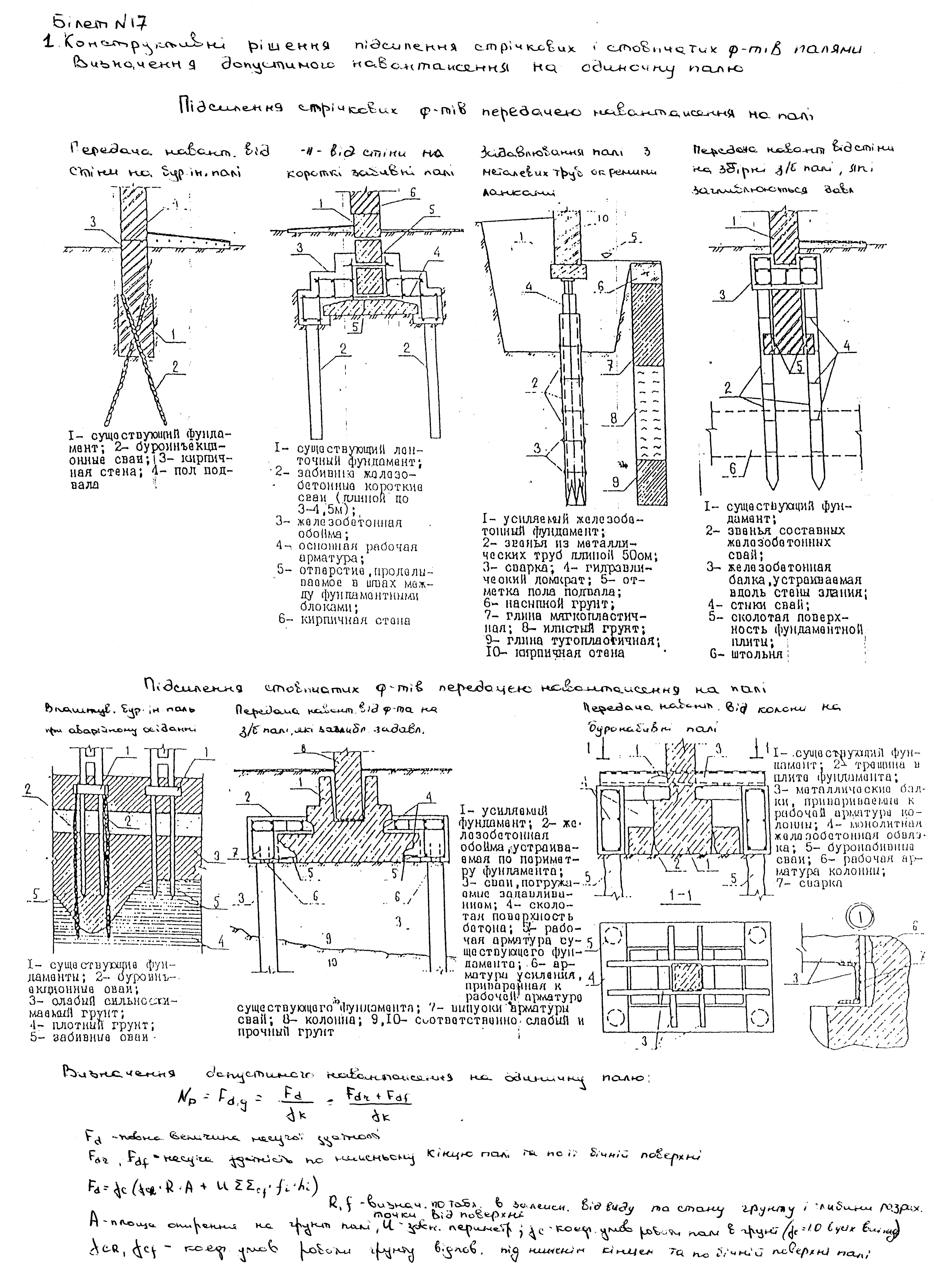

Білет №17
