- •8.1. Определение породы по внешним признакам древесины
- •8.2. Определение числа годовых слоев и процент поздней древесины.
- •8.2.1. Определение числа годовых слоев
- •8.2.2. Определение процента поздней древесины
- •8.3. Определение физических свойств древесины
- •8.3.1. Определение средней плотности
- •8.3.2. Определение влажности
- •8.4. Определение механических свойств древесины
- •8.4.1. Определение предела прочности древесины
- •8.4.2. Испытание предела прочности при статическом изгибе
- •9. Органические вяжущие
- •9.1. Определение вязкости битума
- •9.2. Определение температуры размягчения
- •Определение температуры размягчения битума
- •Физико-химические показатели строительных нефтяных битумов
- •10.1. Пигменты и наполнители
- •10.1.1. Определение дисперсности
- •Результаты определения укрывистости пигмента
- •10.1.4. Определение щелочестойкости пигменты
- •10.2. Красочные составы
- •10.2.2. Определение прочности пленки при ударе
- •10.4. Прибор шкала гибкости (шг)
- •11. Испытания стали строительных конструкций
- •Определение твердости стали по методу Бринелля
- •Приложение 1 основные стандарты по испытаниям строительных материалов и изделий
- •Использованная литература
- •Содержание
- •Изучение свойств породообразующих
- •5.1. Песок………………………………………………………68
- •6. Бетоны……………………………………………………………….82
- •6.1. Расчетно-экспериментальны метод определения
- •6.2. Приготовление пробного замеса и определение
- •7.1. Подбор состава строительного раствора………………102
- •7.4. Определение предела прочности при изгибе
- •8. Древесные строительные материалы…………………113
- •8.2. Определение числа годовых слоев и
- •Вопросы для самоподготовки ……………………………..124
- •9. Органические вяжущие…………………………………..126
- •Содержание………………………………………………….160
- •Лабораторно – практические работы
- •По строительным материалам
10.1.1. Определение дисперсности
Дисперсность или степень измельчения пигмента модет быть определена способом сухого или мокрого просеивания. Предпочтение отдается мокрому просеиванию. Сухое просеивание применяют только в случае невозможности подбора смачивающей жидкости или при наличии соответствующих указаний в ГОСТе.
Приборы: стандартные сита № 02,015,01,008,0075,0063,006; весы технические с разновесами; фарфоровая чашка; колба с водой; мягкая кисточка; стекло; сушильный шкаф; эфир, спирт и исследуемый пигмент.
Мокрый способ: навеску пигмента, высушенного до постоянной массы в количестве 10 г, помещают в фарфоровой чашку и перемешивают с 250 мл воды. Образующиеся при этом комочки растирают на дне чашки легким нажатием пальца и осторожно сливают образовавшуюся суспензию на сито, смоченное водой. Номер сетки для просева указывается в стандартах на пигменты. Убедившись в отсутствии комочков, на сито переносят из чашки весь остаток, затем сито ставят на чашку, наполненную 250 мл воды и проводят по нему мягкой кисточкой. При этом слипшиеся частицы распадаются. Воду несколько раз меняют, пока в чашке совершенно не будет заметно следов пигмента. Остаток на сите смачивают сначала спиртом, а затем эфиром, выдерживают на воздухе в течение 30 мин. при температуре 105-110 °С.
После этого остаток на сите снимают мягкой кисточки на часовое стекло и взвешивают.
Остаток на сите вычисляют по формуле:
О=(m1\m) 100%,
где m – масса пигмента до просеивания, г
m1 – масса остатка пигмента, г.
В этом случае, когда пигмент растворим в воде, используют другую жидкость, в которой он не растворяется и не разрушается.
Сухой способ: навеску пигмента, высушенного до постоянной массы, в количестве 10 г (сажи – 2г) высыпают на сито, номер которого указан в ГОСТе на соответствующий пигмент. Затем производят просев пигмента сквозь данное сито ручным или механическим способом. Просеивание считается законченным, когда на глянцевой или мелованной бумаге, отличающейся по цвету от пигмента, после просеивания в течение 30 с не будет обнаружено следов испытываемого пигмента.
Остаток пигмента на сите собирают и переносят на часовое стекло, а затем взвешивают с точностью до 0,001 г.
Остаток на сите определяется по формуле, приведенной выше.
10.1.2. Определение укрывистости
Укрывистостью или кроющей способностью называют красочного состава закрывать цвет окрашиваемой поверхности непросвечивающим слоем. Укрывистость измеряется расходом пигмента в г на 1 м2 окрашиваемой поверхности.
На стеклянную пластинку размером 100х300 мм и толщиной 2-2,5 мм наносят на равном расстоянии друг от друга по всей длине пластинки три полосы (ширина каждой полосы 20 мм): по краям черные и посередине белые.
Полосы наносят масляными красками: черную – газовой сажей, а белую – цинковыми белилами.
Приборы: стеклянная пластинка (рис.10.1), технические весы с разновесами,
Взвесить 5 г испытуемого пигмента и растереть пигмент в чашке. Добавить натуральной олифы (30-50%) до малярной консистенции. Краску нанести щетинной кистью на сторону пластины, на которой мнет полос. Разровнять краску флейцем. Положить пластинку на лист белой бумаги и убедиться, что полосы не просвечиваются. После проведенных операций определить массу пластинки с нанесенной на нее краской.

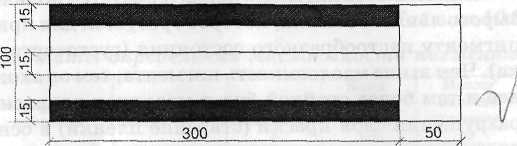

Рис.10.1. Пластинка для определения укрывистости пигментов и красочных составов.
Рассчитывается укрывистость для красочного состава малярной консистенции по формулам:
- считая на краску малярной консистенции:
У=(а\F)10000;
- считая на сухой пигмент:
У=[(а(100-b)\F100]10000;
где а – количество нанесенной краски малярной консистенции, г;
b – содержание олифы в краске малярной консистенции, %;
F - окрашенная площадь пластинки, см2.
Результаты опыта заносят в табл.10.1.
Таблица 10.1
