9.2. Определение температуры размягчения

Сущность метода заключается в определении температуры, при которой битум, залитый в кольцо определенных размеров, размягчается и под весом стального шарика касается нижней площадки прибора.

Подготовленным расплавленным битумом заливают два латунных кольца, установленных на стеклянную пластинку, смазанную смесью талька с глицерином в соотношении 1:3. Битум в кольцах охлаждают на битума срезают нагретым ножом.

Температура размягчения битума определяется прибором (рис. 9.2), состоящим из подвески на 3 кольца и контрольного диска (нижняя площадка), расположенного на расстоянии 25,4 мм от подвески. Латунные кольца 4 имеют внутренний диаметр 15,88 мм, высоту 6,25 мм, а толщину стенок 2,38 мм.

Кольца с битумом помещают в отверстия на подвеске прибора и опускают на 10 мин. в стеклянный сосуд, заполненный жидкостью в соответствии с табл. 9.2.

Таблица 9.2

Определение температуры размягчения битума

Предполагаемая температура битума, °С	Жидкость	Температура жидкости, °С
Менее 80	вода	5±1
Более 80	глицерин	32±1

Через 10 мин кольца достают, на поверхность битума укладывают металлический шарик диаметром 9.5 мм и массой 3,45 – 3,55г, нагретый до такой температуры, как битум, и вновь ставят в отверстия на подвеске. Стакан с прибором подогревают (на газовой горелке или на электрической плитке) так, чтобы через 3 мин температура жидкости увеличилась на 5±0,5°С

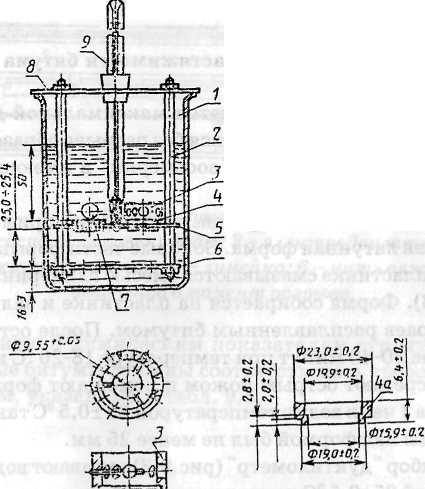

Рис. 9.2. Прибор «кольцо и шар»

1-стеклянный стакан; 2-штатив; 3-накладка; 4-латунное гладкое кольцо; 4а-латунное ступенчатое кольцо; 5-верхняя пластинка; 6-нижняя пластинка; 7-шарик; 8-крышка; 9-термометр.

По температуру отмечают температуру, при которой размягченный битум под весом шарика коснется контрольного диска. Из двух значений определяется среднее, при этом допускается расхождение между результатами: не более 1°С – при температуре размягчения до 80°С и не более 2°С – при температуре размягчения не более 80°С. Результаты испытаний записываются в табл.9.3.

Таблица 9.3

Результаты определения температуры размягчения битума

Температура размягчения, °С			Марка битума
1	2	Среднее
1	2	3	4

9.3.Определение растяжимости битума

Растяжимость определяется максимальной длиной, на которую может растянуться без разрыва образец битума, изготовленный в виде «восьмерки» и имеющий температуру 25±0,1°С

Для изготовления образца «восьмерки» применяется разборная латная форма. Боковые части формы и стеклянная пластинка смазываются смесью глицерина с тальком (1:3). Форма собирается на пластинке и заливается выше краев расплавленным битумом. После остывания течение 30-40 минут при температуре 18-20°С избыток битума срезают острым ножом и помещают форму с битумом на 1 час в воду с температурой 25±0,5°С так, чтобы слой воды над формой был не менее 25 мм.

В прибор «дуктилометр» (рис.9.3.) заливают воду с температурой 25±0,5°С и устанавливают форму так, что одна сторона одевается на подвижный штифт салазок 2. После чего боковые части формы снимают. Электродвигателем растягивают образцы со скоростью 5 см\мин. и линейкой, закрепленной на боковой поверхности дуктилометра, определяют максимальую длину, на которую растягивается образец до момента разрыва. За окончательный результат принимают среднее из трех определений и записывают в табл.9.4.

Таблица 9.4

Результаты определения растяжимости битума

Растяжимость битума, см				Марка битума
1	2	3	среднее
1	2	3	4	5

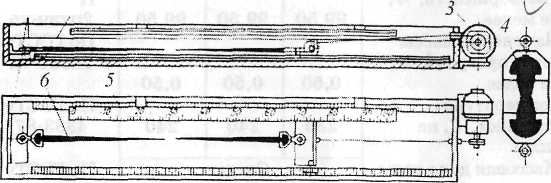

Рис.9.3. Дуктилометр

1-сосуд; 2-уровень воды; 3-электродвигатель; 4-вяжущее вещество; 5-линейка; 6-нить вяжущего вещества в момент разрыва.

По физико-химическим показателям строительные нефтяные битумы должны соответствовать требованиям и нормам, указанным в табл. 9.5.
