55.Автоматизация учета нефти. Состав и назначение оборудования сикн

Технол. схема СИКН на каждом объекте может иметь свои особенности, отличаться типами СИ, степенью автоматизации, с-ми сбора и обработки информации. Но обычно содержит след. Основные узлы:

-блок измерительных линий БИЛ

-блок фильтров БФ

-блок контроля качества нефти и нефтепродуктов БКН

-узел регулирования давления

-с-ма обработки информации СОИ

-поверочная установка

1,2 – вх. и вых. коллекторы, ЗД1-ЗД6 – коммутационные задв., БФГ – блок фильтров грубой очистки, БИЛ – блок измерительных линий, ТПУ – трубопоршневая установка для поверки расходомеров в БИЛ, ИФС – индикатор фазового состояния для обнаружения свободного газа в потоке нефти, БКН – блок контроля показ-лей кач-ва нефти (плотн-ть, соле-, влагосодержание, вязк-ть), СУ сужающее устройство (как вариант для разделения потока, направл-го в БКН), УР – узел регулир-ния расхода.

В состав измер-ной линии (ИЛ) в БИЛ входят:

ЗД4, ЗД7 – отсекающие задвижки для конкр-ной ИЛ, 4 – фильтр тонкой очистки, 5 – струевыпрямитель для выравнивания профиля скоростей потока нефти в трубке, 6 – расходомер.

В состав БИЛ входит неск-ко ИЛ в зав-ти от расхода измер-мой нефти, одна из ИЛ находится в резерве и явл-ся контрольной, ее назначение – периодически контрол-ть рабочие ИЛ путем срав-ния показ-ний контролируемого и контрольного расходомера.

СОИ – система обработки информации.

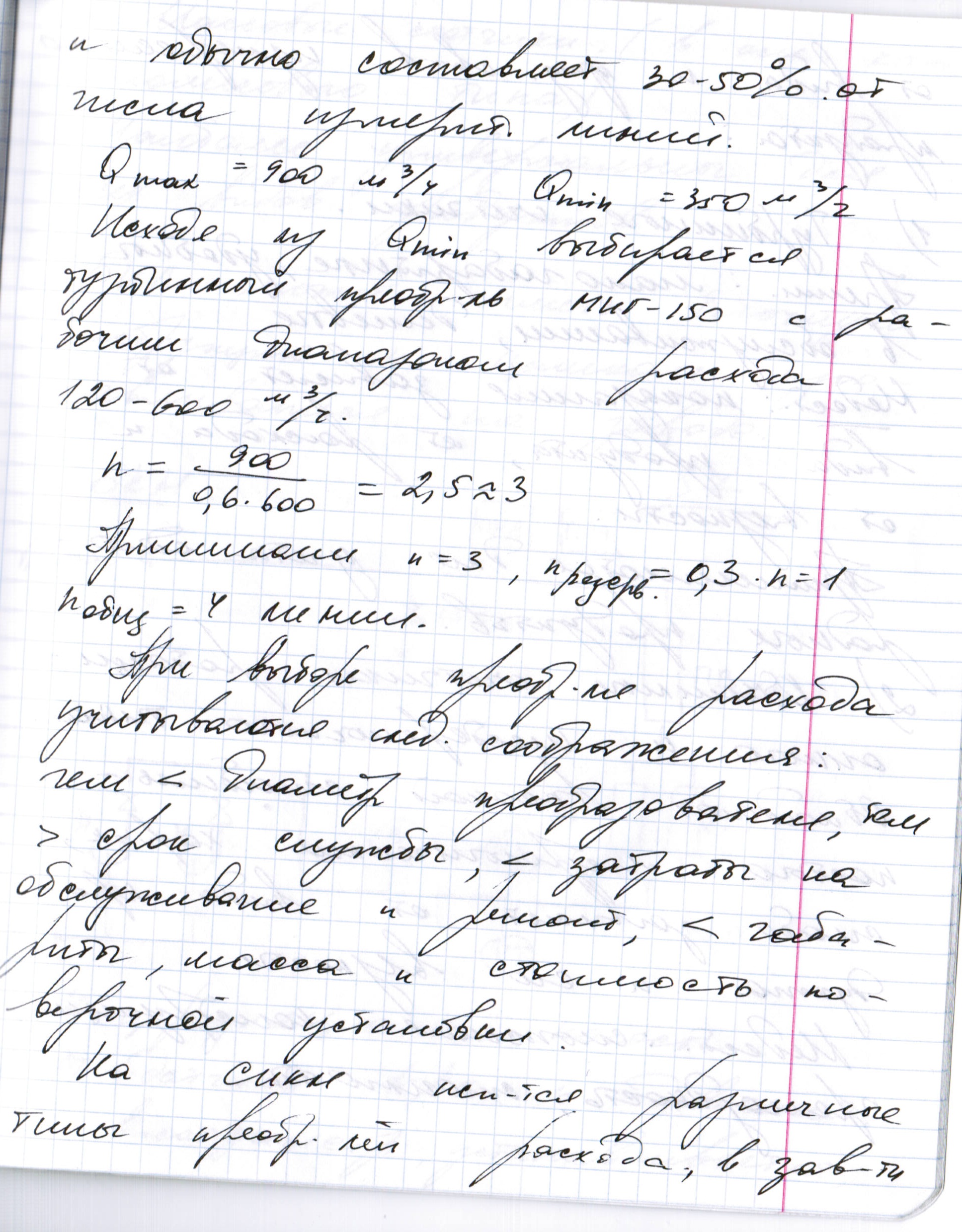

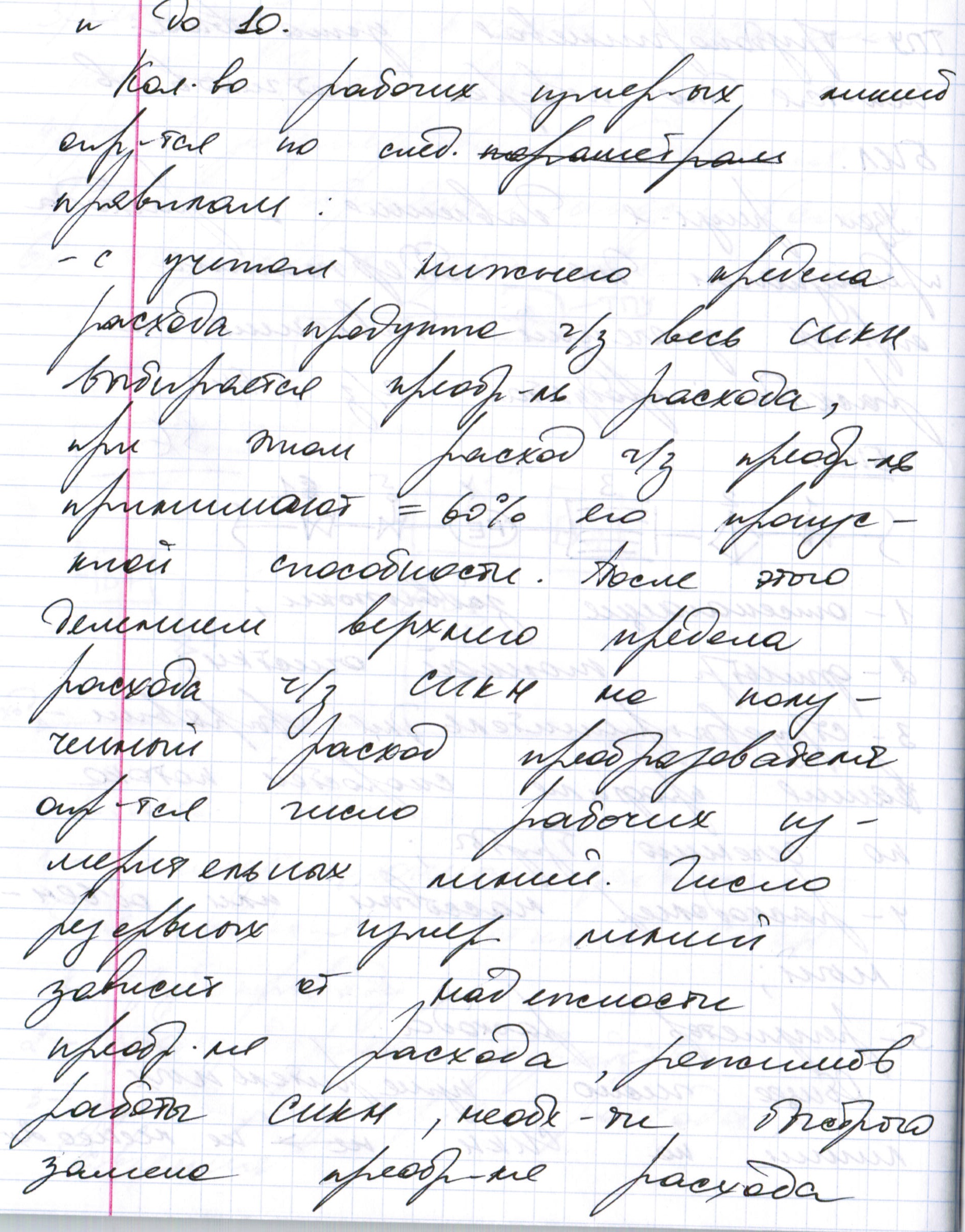

56 Блок измерительных линий. Состав и назначение оборудования

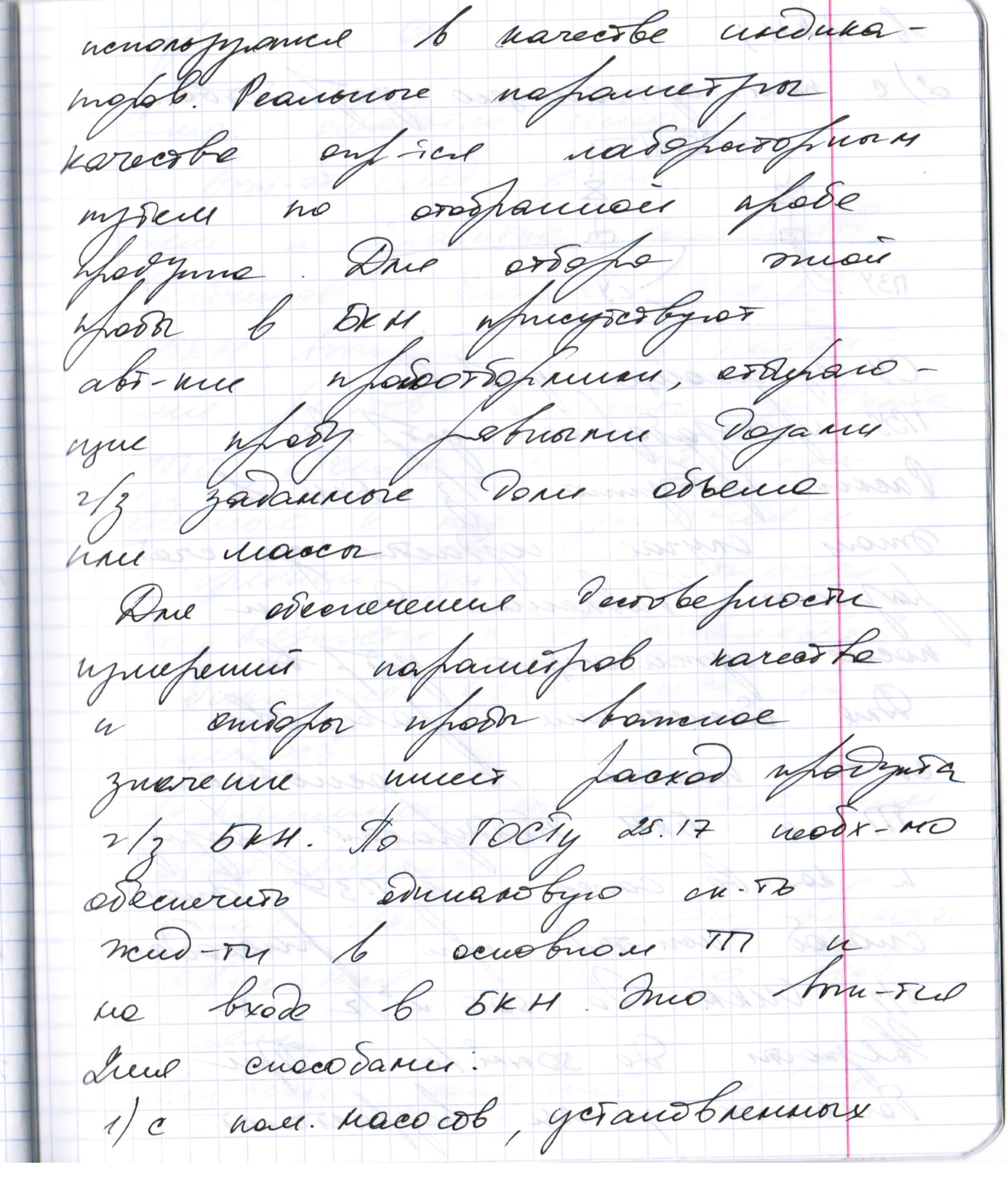

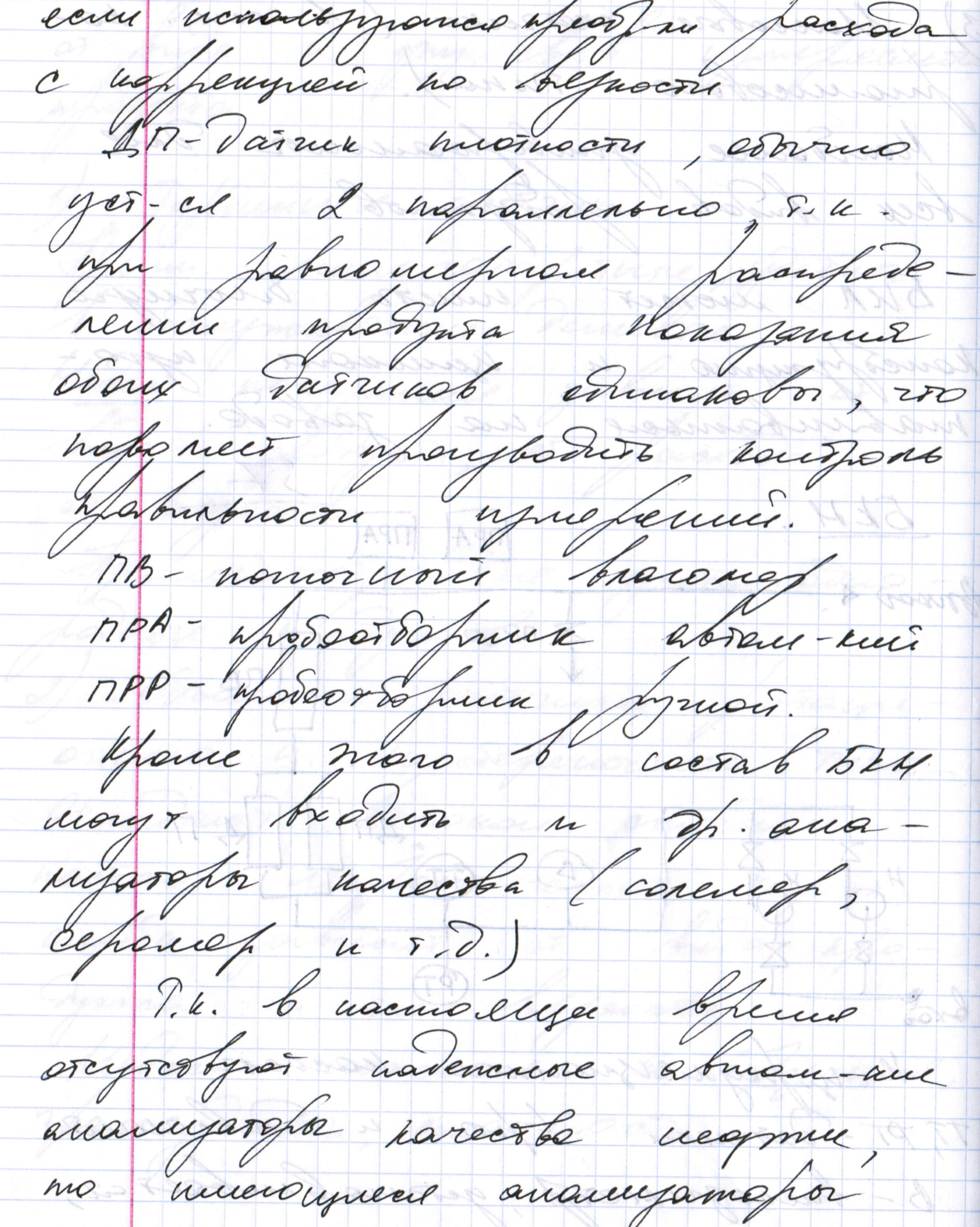

57 Блок контроля качества нефти и нефтепродуктов бкн. Состав и назначение оборудования

58 Состав оборудования нефтеперекачивающих станций магистральных нефтепроводов, объем автоматизации магистральных насосных агрегатов

Состав головной нефтеперекачивающей станции (НПС):

1,4 – фильтры; 2 – узел учета нефти (СИКН); 3 – резервуарный парк; 5 – подпорная насосная станция (ПНС); 6 – магистральная насосная станция (МНС); 7 – узел регуляторов давления; 8 – камера приема и пуска скребка.

На промежуточных НПС наличие или отсутствие резервуарных парков и подпорных насосных станций определяется режимами работы этих станций. Существуют 3 режима:

1. через емкость;

2. с подключенной емкостью;

3. без емкости (или из насоса в насос).

В первом режиме поступающая на станцию нефть подается в один или не­сколько резервуаров, а забирается в то же время подпорной насосной из другого резервуара или группы резервуаров (рисунок 5.1).

При режиме с подключенной емкостью основной поток нефти подается не­посредственно на вход подпорной насосной, а в резервуары поступает, или из них

забирается то количество нефти, которое определяется разницей между приемом и откачкой (рисунок 5.2).

При режиме без емкости весь поток поступает на вход магистральной на­сосной.

Раньше резервуарные парки работали по схеме через емкость, что позволяло вести товарный учет нефти по резервуарам. Более совершенна схема с подклю­ченной емкостью, которая стала применяться с появлением возможности измере­ния количества нефти на потоке узлами учета. Одновременно стала получать при­менение третья схема, при этом резервуары выполняют в основном функции ре­зервных емкостей при нештатных ситуациях.
