Схеми флотації

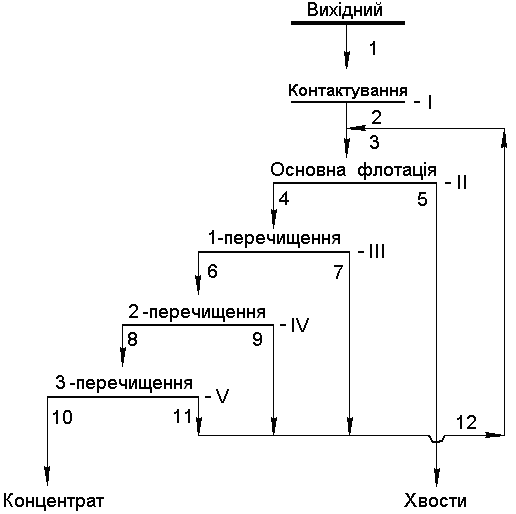

Схема Б.1

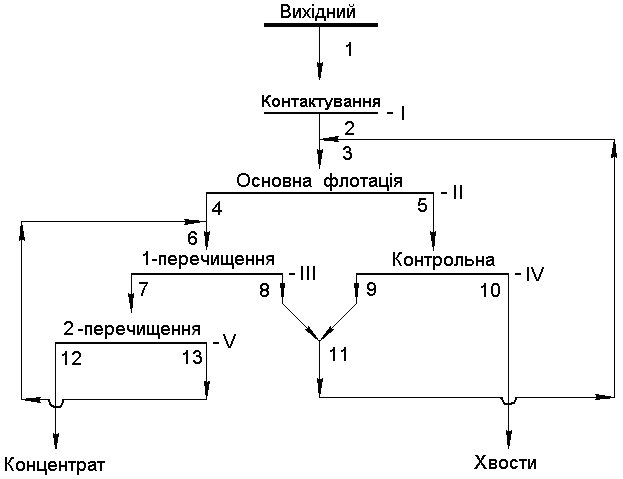

Схема Б.2
Продовження додатку Б.

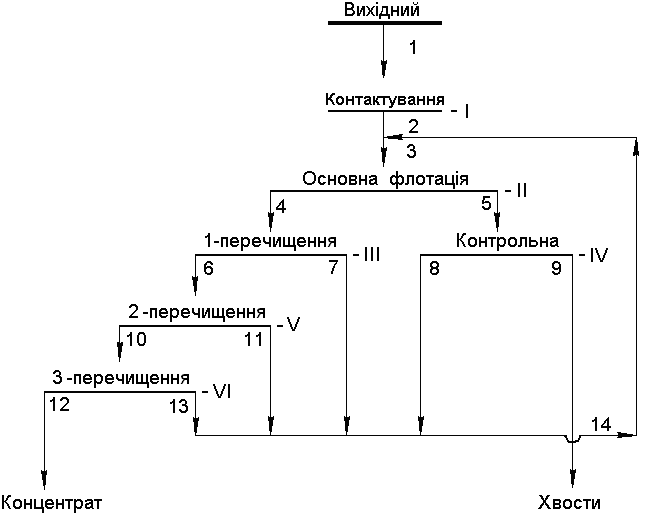

Схема Б.3

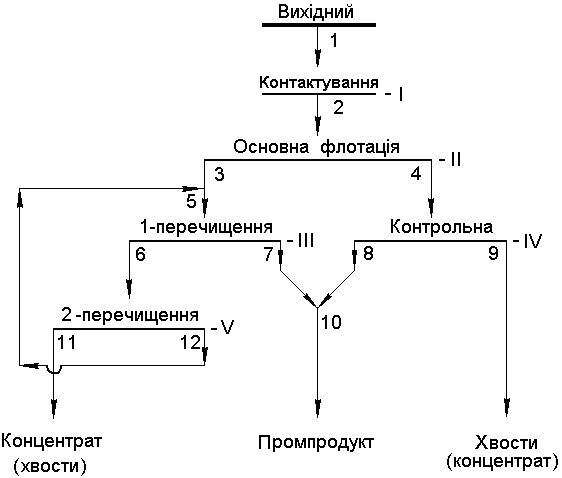

Схема Б.4
Продовження додатку Б.

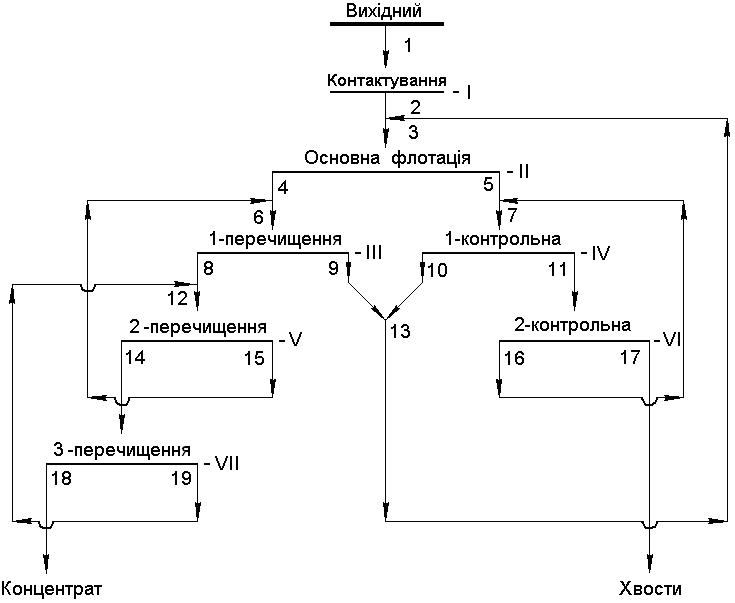

Схема Б.5
Схема Б.6
Закінчення додатку Б.
Схема Б.7
Схема Б.8
Початкові дані для розрахунку кількісної схеми
Додаток В.
Схема |
Продукт схеми |
Варіант (продуктивність живлення, т/год) |
|||
Масова частка корисного компонента, % |
|||||
Б.5 |
|
1(60) |
2(65) |
3(63) |
4(61) |
|
1 |
11,5 |
12,3 |
11,8 |
12,0 |
|
4 |
15,3 |
16,1 |
15,5 |
16,0 |
|
5 |
4,2 |
4,5 |
4,3 |
4,4 |
|
8 |
30,6 |
31,2 |
30,9 |
30,5 |
|
9 |
10,0 |
10,6 |
10,2 |
10,4 |
|
10 |
7,1 |
7,8 |
7,3 |
7,6 |
|
11 |
3,1 |
3,4 |
3,5 |
3,3 |
|
14 |
37,1 |
37,8 |
37,5 |
37,3 |
|
15 |
17,2 |
18,0 |
17,7 |
17,5 |
|
16 |
5,1 |
5,4 |
5,3 |
5,5 |
|
17 |
1,8 |
1,9 |
1,9 |
1,6 |
|
18 |
55,0 |
55,3 |
55,2 |
55,8 |
|
19 |
23,1 |
23,5 |
23,8 |
23,3 |
Б.6 |
|
5(60) |
6(65) |
7(70) |
8(63) |
|
1 |
26,0 |
25,8 |
26,2 |
25,6 |
|
4 |
44,0 |
43,6 |
44,2 |
42,8 |
|
6 |
48,8 |
48,2 |
49,0 |
48,0 |
|
7 |
8,1 |
7,2 |
8,6 |
7,0 |
|
8 |
50,4 |
49,6 |
50,6 |
49,8 |
|
9 |
39,8 |
39,0 |
40,0 |
39,2 |
|
10 |
51,2 |
50,9 |
51,8 |
50,6 |
|
11 |
45,8 |
45,0 |
45,3 |
45,8 |
|
12 |
3,7 |
4,1 |
4,0 |
3,5 |
Б.7 |
|
9(80) |
10(70) |
11(110) |
12(120) |
|
1 |
13,1 |
13,5 |
19,7 |
19,3 |
|
4 |
21,0 |
21,3 |
26,9 |
26,3 |
|
5 |
6,9 |
7,0 |
3,7 |
3,5 |
|
7 |
26,4 |
27,0 |
33,9 |
33,6 |
|
8 |
13,1 |
13,5 |
10,8 |
10,5 |
|
9 |
12,3 |
12,4 |
4,3 |
4,1 |
|
10 |
4,7 |
4,9 |
1,5 |
1,3 |
|
12 |
32,3 |
33,0 |
37,5 |
37,1 |
|
13 |
22,0 |
22,8 |
19,3 |
19,0 |
Продовження додатку В.
Схема |
Продукт схеми |
Варіант (продуктивність живлення, т/ч) |
|||
Масова частка корисного компонента, % |
|||||
Б.8 |
|
13(85) |
14(140) |
15(150) |
16(130) |
|
1 |
13,4 |
17,7 |
16,9 |
33,5 |
|
4 |
46,2 |
33,5 |
33,5 |
47,8 |
|
5 |
5,0 |
4,0 |
5,0 |
28,0 |
|
7 |
53,7 |
37,5 |
37,0 |
56,9 |
|
8 |
17,0 |
25,2 |
26,7 |
40,0 |
|
9 |
16,1 |
13,2 |
11,7 |
38,0 |
|
10 |
2,6 |
1,6 |
1,1 |
7,5 |
|
13 |
57,3 |
39,0 |
38,6 |
59,7 |
|
14 |
30,2 |
34,6 |
34,0 |
51,0 |
|
15 |
62,0 |
39,7 |
39,5 |
62,0 |
|
16 |
40,8 |
37,0 |
35,5 |
55,0 |
Б.8 |
|
17(60) |
18(65) |
19(70) |
20(150) |
|
1 |
12,0 |
11,8 |
34,2 |
34,8 |
|
4 |
20,0 |
20,2 |
48,1 |
48,3 |
|
5 |
6,8 |
6,6 |
29,1 |
29,3 |
|
7 |
30,2 |
30,6 |
56,3 |
56,1 |
|
8 |
19,0 |
18,8 |
41,0 |
40,8 |
|
9 |
10,3 |
10,7 |
37,5 |
38,2 |
|
10 |
3,4 |
3,2 |
7,3 |
7,8 |
|
13 |
37,6 |
36,9 |
60,1 |
61,0 |
|
14 |
29,5 |
29,3 |
52,0 |
52,2 |
|
15 |
47,0 |
48,2 |
62,5 |
63,0 |
|
16 |
33,5 |
34,5 |
56,0 |
56,5 |
Б.1 |
|
21(80) |
22(70) |
23(80) |
24(70) |
|
1 |
19,2 |
19,4 |
19,0 |
18,9 |
|
4 |
31,1 |
33,2 |
30,8 |
31,0 |
|
5 |
11,6 |
11,4 |
11,2 |
10,9 |
|
6 |
33,6 |
38,6 |
36,0 |
37,2 |
|
7 |
15,6 |
18,7 |
15,9 |
16,3 |
|
8 |
41,0 |
42,6 |
41,3 |
42,2 |
|
9 |
19,8 |
19,3 |
19,3 |
18,9 |
|
10 |
42,5 |
43,5 |
43,2 |
43,8 |
|
11 |
30,0 |
34,0 |
32,0 |
32,3 |
Закінчення додатку додатку В.
Схема |
Продукт схеми |
Варіант (продуктивність живлення, т/ч) |
|||
Масова частка корисного компонента, % |
|||||
Б.2 |
|
25(70) |
26(80) |
27(70) |
28(80) |
|
1 |
15,3 |
15,6 |
15,1 |
14,9 |
|
4 |
33,3 |
32,5 |
33,5 |
31,8 |
|
5 |
9,4 |
10,2 |
9,2 |
9,1 |
|
6 |
37,0 |
37,0 |
37,2 |
36,8 |
|
7 |
18,9 |
20,6 |
19,8 |
20,0 |
|
8 |
21,8 |
22,0 |
22,3 |
21,9 |
|
9 |
7,3 |
8,4 |
7,9 |
8,0 |
|
10 |
41,4 |
39,7 |
40,8 |
41,0 |
|
11 |
26,3 |
25,4 |
26,0 |
26,3 |
|
12 |
44,2 |
43,0 |
43,5 |
44,0 |
|
13 |
32,6 |
30,4 |
31,8 |
31,2 |
Б.3 |
|
29(110) |
30(190) |
31(200) |
32(180) |
|
1 |
63,9 |
61,0 |
1,1 |
1,3 |
|
3 |
40,7 |
38,2 |
4,0 |
4,5 |
|
4 |
68,1 |
63,8 |
0,3 |
0,4 |
|
6 |
33,0 |
28,3 |
12,8 |
13,3 |
|
7 |
61,0 |
59,2 |
0,4 |
0,5 |
|
8 |
61,5 |
60,3 |
2,0 |
2,3 |
|
9 |
69,6 |
65,2 |
0,2 |
0,3 |
|
11 |
20,3 |
20,5 |
31,0 |
32,3 |
|
12 |
45,5 |
39,6 |
10,4 |
10,9 |
Б.4 |
|
33(110) |
34(120) |
35(140) |
36(130) |
|
1 |
2,3 |
2,0 |
2,5 |
2,1 |
|
4 |
14,0 |
13,5 |
14,2 |
13,8 |
|
5 |
1,2 |
1,1 |
1,3 |
1,2 |
|
6 |
5,5 |
5,3 |
5,7 |
5,5 |
|
7 |
0,2 |
0,3 |
0,4 |
0,3 |
|
10 |
15,4 |
15,2 |
15,5 |
15,7 |
|
11 |
1,0 |
1,0 |
1,1 |
1,2 |
|
12 |
0,5 |
0,4 |
0,7 |
0,5 |
|
13 |
0,1 |
0,1 |
0,2 |
0,1 |
|
15 |
18,8 |
18,6 |
18,8 |
18,4 |
|
16 |
5,6 |
5,3 |
5,8 |
5,2 |
Додаток Г.
