2.1.8. Очищення стічних вод

Описати прийнятий метод очистки стічних вод від твердих зависів і використаних реагентів до гранично допустимих концентрацій. Принципові схеми очищення і замкненого водообороту наведені в [4, 6, 12].

2.1.9. Охорона праці

Привести основні важливі заходи з охороні праці і техніки безпеки при експлуатації основного флотаційного і допоміжного обладнання, а також при роботі з флотореагентами [7, 13].

2.2. Оформлення пояснювальої записки і креслень.

2.2.1. Пояснювальна записка

Записку оформлюють згідно [14].

Структура пояснювальної записки:

1) титульний лист (додаток Д);

2) завдання;

3) календарний план;

4) реферат;

5) зміст;

6) основна частина;

7) висновки;

8) Список літератури.

2.2.2. Креслення [14]

Графічна частина роботи складається із одного листа формату А1 (594x841 мм), розділеного навпіл на два креслення формату А2 (420х594мм). На одній половині зображують якісно-кількісну та водно-шламову схему, а на другій - схему ланцюга апаратів.

2.2.2.1. Кількісна і шламова схеми.

Для всіх продуктів указують масу твердого, вихід, масову частку розрахункового компоненту, вилучення розрахункового компоненту, масову частку твердого, продуктивність за об'ємом води і пульпи в операціях і продуктах.

Всі продукти і операції нумерують у відповідності з текстом пояснювальної записки. Всі операції схеми, вихідний і кінцевий продукти повинні мати назву.

Приклад оформлення якісно-кількісної схеми, яка приведена на рисунку 2.3.

Умовні позначення:

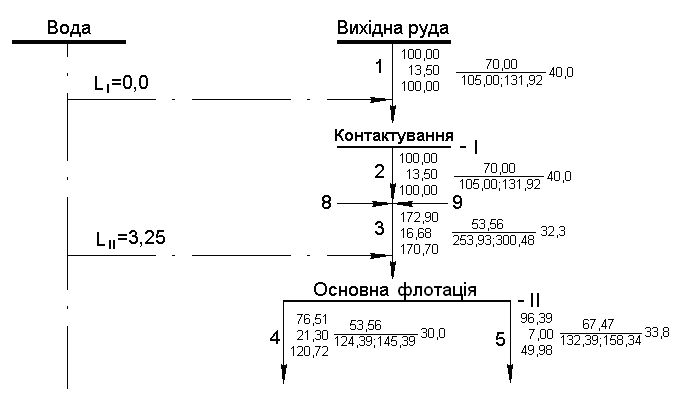

Рисунок 2.3-Приклад оформлення якісно-кількісної і водно-шламової схеми.

2.2.2.2. Схема ланцюга апаратів

На схемі викреслюють всі флотаційні машини, контактні чани, реагентні живильники, при необхідності, зумпфи і насоси (додаток Е), рисунок 2.2. На машинах вказують операцію схеми, яка в ній існує і нумерують камери за операціями. Продукти на схемі зображують суцільними лініями. Вихідний і кінцевий продукти повинні мати назви. Реагенти, що подаються живильниками у відповідні точки схеми зображають штрих-пунктирними лініями і дають їм пояснення.

Креслення виконують олівцем. На кожному кресленні в правому нижньому куті розташовують основний напис.

Однотипне обладнання нумерують однією позицією.

3. Захист роботи

Захист проводять з дозволу керівника за графіком, затвердженним завідуючим кафедрою. Студент робить доповідь протягом 8-10 хвилин і відповідає на запитання. У доповіді необхідно сповістити відомості про значення корисної копалини в народному господарстві, вимогах до концентрату, обгрунтувати схему флотації, реагентний режим, тип вибраного обладнання, прийняти міри очистки стічних вод і охорони праці, пояснити особливості компоновки флотомашин, розподілення реагентів за схемою.

4. Список літератури

1. Разумов К.А., Перов В.А. Проектирование обогатительных фабрик.-

М.: Недра, 1982.

2. Справочник по проектированию рудных обогатительных фабрик: Книга 1.-

М.: Недра, 1988. – 374с.

3. Справочник по обогащению руд. Основные процессы. -М.: Недра, 1983.

4. То же. Специальные и вспомогательные процессы. -М.: Недра, 1983.

5. То же. Обогатительные фабрики. -М.: Недра, 1984.

6.Справочник по обогащению руд черных металлов. – М.: Недра, 1980

7.Абрамов А.А. Флотационные методы обогащения. –М.: Недра, 1984.

8. Абрамов А.А. Технология обогащения руд цветных металлов. - М.: Недра, 1983.

9. Семиошко В.М., Гольдберг Ю.С. Флотация марганцевых руд. - М.: Недра, 1970.

10. Фомин Я.И. Технология обогащения марганцевых руд. - М.: Недра, 1981.

11. Классен В.И. Обогащение руд химического сырья. -М.: Недра, 1979.

12.Руденко К.П, Шемаханов М.М. Обезвоживание и пылеулавливание. –

М.: Недра, 1978

13. Единые правила безопасности при дроблении, сортировке, обогащении полезных ископаемых и окусковании руд и концентратов. -М.: Недра, 1978.

14. Загальні вимоги та правила оформлення текстових та графічних студентських робіт./:В.А. Дворніков, А.Г. Дербас, О.А. Гулівець. - Кривий Ріг: КТУ, 2007. - 33с.
