13.Интегральный метод обработки квд с учетом притока.

Интегральный метод обработки КВД с учетом притока:

J (t) — импульс депрессии, численно равный площади, ограниченной КВД и осью абсцисс (вычисл-ся планиметром или рассчит-ся аналитически любым методом численного интегрирования, например, по ф-ле трапеций, МПа с);

Q — стационарный дебит скважины до остановки, м³/с; q — суммарный приток продукции в скважину после ее остановки, м³.Функция Ψ(t) – зависит от последующего притока. Порядок обработки КВД интегральным методом:

1. Интервал интегрирования 0—t разбивается на «n» частей для определ-я последующего притока и получ-я прироста забойн. давл-я в разл. моменты врем-и (с учетом значений предыд. шага) и вычисл-ся функция Ψ(t).

2 . Для этого вычисляется интеграл по формуле:

3.Коэффициенты В определяются по таблицам в зависимости от импульса депрессии.

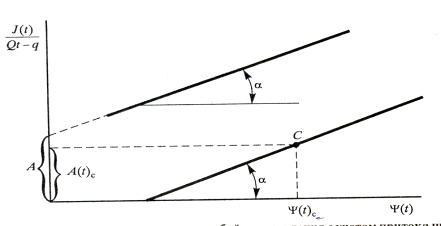

4. Строится КВД в координатах [J(t) /Qt-q] - Ψ(t) . 5. Определив угловой коэффициент tgα и отрезок А, находят следующие параметры:

6. Далее определяют kh/μ и æ/r² пр, k/μ, коэф-нт пьезоп-сти, коэф-нт прониц-ти и привед. радиус скв-ы. Если график преобразованной КВД таков, что нельзя замерить отрезок А, то параметр æ/r²пр. можно вычислить, выбрав на КВД любую точку и, определив ее координаты:

A(t) и Ψ(t) - координаты любой точки прямой (точка С).

14. Скважинные дебитометрические исследования. Цели исследования, примеры дебитограмм. Дебитометрические исследования

позвол. определить:1) работающ. интервалы и их долю от общей толщины пл.; 2)поглощ. интервалы и их количеств. характер-ку в НС; 3)распред. нагнет. агента по интервалам; 4) распред. интенсивности притока или поглощения вдоль вскрытого перфорацией интервала; 5)состав продукции, поступ. в скв. из каждого интервала; 6)выработанность запасов из каждого пропластка, а также степень компенсации закачкой отобранной нефти; 7) необходимость воздействия на ПЗ для интенсифик. притока или приемистости, а также результаты воздействия; 8)долевое участие различных интервалов в суммарной продукции скважины; 9)конкретный вид искусственного воздействия на ПЗС, имея в виду селективное воздействие на тот или иной пропласток; Приборы для дебитометрических исследований:в ДС —дебитомеры, в НС — расходомеры. Перемещение указанных глубинных приборов вдоль исслед-го перфорированного интервала скважины позволяет получить информацию о распределении по интервалам интенсивности притока или поглощения и о доле работающих интервалов от общей толщины пласта.Комплексные приборы для дебитометрических исследований скважин измеряют и регистрируют следующие параметры: Q (расход), P, T, содержание в потоке воды, а также местоположение нарушения сплошности колонны труб. Различные виды дебитограмм:

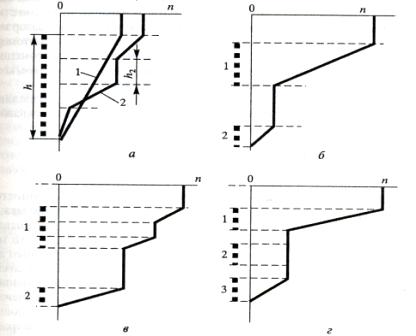

Дебитограмма - зависимость интенсивности притока (дебита) или поглощения (расхода) от глубины нахождения прибора в скважине

Принцип измерения расходафиксирующим элементом прибора служит турбинка, скорость вращения которой пропорциональна дебиту (расходу). Число оборотов турбинки преобразуется в электрические импульсы с частотой «n». Импульсы передаются на поверхность измерительному комплексу по эл. кабелю, на котором дебитомер - расходомер спускается в скважину.

15.Гидропрослушивание скважин. Способы создания возмущающего импульса. Определение параметров пласта по эталонной кривой.Гидропрослушивание скважин разновидность исследований скважин на неустановившемся режиме фильтрации. В возмущающей скважине изменяется режим работы. В реагирующей скважине регистрируется изменение давления (отклик на возмущение).Совместная обработка изменения давления Р_с (t) и дебита q по времени в возмущающей скважине и изменения по времени давления Р^* (t) в реагирующей – позволяет определить гидродинамические параметры пласта между исходными скважинами Цели гидропрослушиванияОценка взаимодействия (интерференции) скважин.Определение непроницаемых границ пласта.Определение положения ВНК.Определение мест перетоков локальных и площадных между пластами.Для исследования необходимо наличие: 1.простаивающей длительное время реагирующей скважины, в которой фиксируется кривая прослушивания (кривая реагирования) глубинными манометрами или пьезографами 2.возмущающей скважины, на которой изменяют режим работы.Перед проведением исследований:ДС и НС должны работать на постоянном режиме.Не допускается пуск и остановка окружающих скважин.В случае изменения режима работы окружающих скважин фиксируется время этих изменений и величина изменения дебита.На реагирующей скважине длительное время фиксируется характер изменения давления.При исследовании из возмущающей скважины мгновенно изменяется отборСпособы изменения режима работы остановка скважины -пуск скважины в работу с постоянным дебитом.-изменение забойного давления и дебита.Изменение давления в реагирующих скважинах обусловлено: импульсом в возмущающей скважине. параметрами пласта в направлении каждой реагирующей скважины. Способы создания возмущающего импульса. изменение дебита возмущающей (пуск простаивающей или остановка эксплуатирующейся) скважины на постоянную величину

создание фильтрационных гармонических волн давления .Способы обработки кривых изменения забойного давления в реагирующих скважинах.с использованием эталонной кривой.дифференциальный и интегральный. по характерным точкам кривых реагирования. по экстремуму кривой реагирования. Метод эталонной кривой – предложен ВНИИнефть

Методика интерпретации кривых ∆Р=f(t) основана на том, что в логарифмических координатах все кривые одинаковы и в зависимости от k·h/μ и æ пласта, а также от величины Q и r смещаются вдоль оси координат в ту или иную сторону

Изм-ние параметров r и æ приводит к перемещ-ию кривой параллельно самой себе вдоль оси абсцисс lg t, а изменение k·h/μ и Q приводит к смещению этих кривых вдоль оси ординат lg ∆Р

П ри построении эталонной кривой принимается

ч то

Задаваясь равными величинами t, находят из таблиц Е_ì [-1/(4t)], затем найденные значения логарифмируют. Откладывают на оси ординат значения lg{Еì[-1/(4t)]}, а на оси абсцисс значения lg t и строят эталонную кривую
