31. Пуск газлифтной скв в эксплуатацию. Расчет пускового давления. Методы снижения пускового давления газлифтной скв.

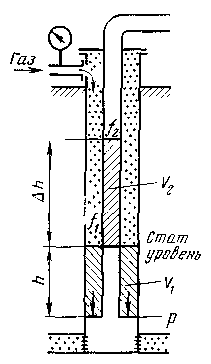

рис.1. положение уровней ж-ти при пуске газлифтной скв
Эклпл-ция скважин не протекает бесперебойно. По различным причинам их приходится останавливать для ремонта и вновь пускать в эксплуатацию. Пуск газлифтных скв-н имеет некоторые особенности, связанные с принципом их работы. Рассмотрим пуск газлифтной скв, оборудованной однорядным подъемником, работаюшим по кольцевой системе. Процесс пуска состоит в доведении закачиваемого газа до башмака подъемных труб, т.е. в отжатии газом уровня ж-ти до башмака. Это означает, что объем ж-ти в межтрубном пространстве V1 д.б. вытеснен нагнетаемым газом (рис.1). Вытесняемая ж-ть перетекает в подъемные трубы, в результате чего уровень в них становится выше статического. Возникает репрессия на пласт, определяемая превышением столба ж-ти h над статическим уровнем, под действием которой должно произойти частичное поглощение ж-ти пластом. При плохой проницаемости пласта или наличии на забое илистых осадков, которые могут играть роль обратного клапана, т. е. пропускать ж-ть из пласта и препятствовать ее поглощению, вся вытесняемая ж-ть перетечет в подъемные трубы, так что объем V1 будет равен объему ж-ти V2, перемещенной в трубы. При частичном поглощении ж-ти пластом V2<V1. Обозначим в общем случае
V2 = αVl где α<1 при поглощении и α=1 без поглощения.
Максимальное давл-е закачиваемого газа, соответствующее оттеснению уровня ж-ти до башмака подъёмника, называется пусковым давл-м Рпуск.
Среднее по величине давл-е, установившееся при нормальной работе газлифтной скв, наз-ся рабочим давл-м.
Рис. 5. Изменение давления газа на устье при пуске газлифтной скв
Расчёт пускового давления.
H – погружение башмака подъёмника труб под статический уровень.
∆h – повышение уровня в подъёмных трубах.
Fг – площадь сечения межтрубного пространства.

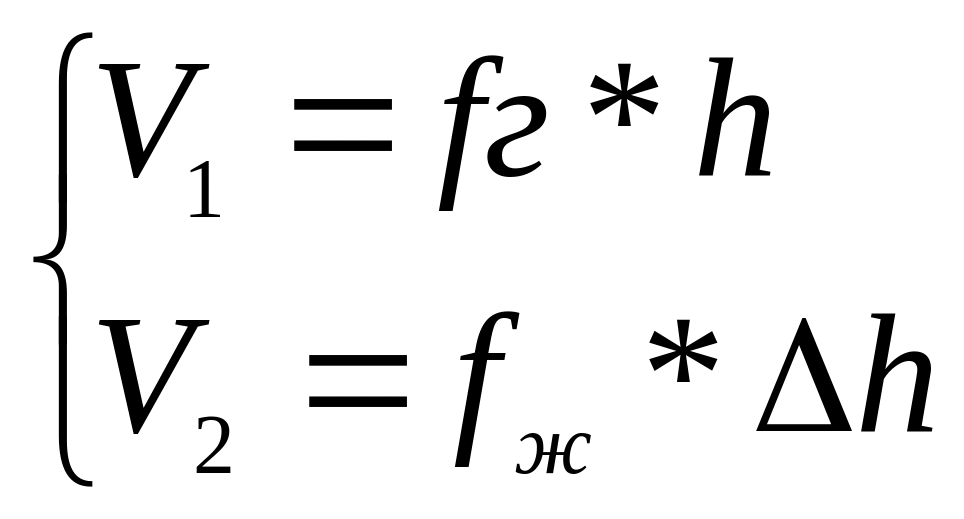

Объём ж-ти V1 равен объёму V2.
V1 – оттесняется газом из кольцевого пространства со статического уровня башмака.
Из системы выражаем ∆h=α*h*fг/fж
Рпуск=(h+∆h)ρg.
С учётом того, что ж-ть частично м/б поглощена призабойной зоной скв, вводим коэфф поглощения α:
Рпуск=hρg(1+αfг/fж)
С учётом кривизны скв: Рпуск=(h+∆h)ρg*соsβ,
V2=αV1
Эфф-ть газлифта зависит от удельного расхода раб.агента q=Vг/Qж (т.е. объем закач.газа/объем добытой ж-ти)
Методы сниж-я пускового давления.
1. Применение спец-х пусковых компрессоров
При использовании компрессорных станций в кач-ве источника сжатого газа для газлифтных скв-н на этих станциях устанавливается один или несколько компрессоров (в завис-ти от потребности), развивающих повышенное давл-е, достаточное для пуска скв. Пусковые компрессоры работают в специальную пусковую линию, соединяющую КС с газораспределительным узлом, в котором путем переключения соответствующих задвижек газ из пусковой линии м.б. направлен в любую газлифтную скв-ну. После пуска скв на распределительном узле новым переключением задвижек в газовую линию этой скв направляется газ из рабочей магистрали с давл-ем, соответствующим рабочему давлению.
