25. Основные методы анализа нефтепромысловой информации.
Анализ. Факт сравнив-ся с требованиями РД и затем выявляются отклонения. Если они есть, ТОО технологич-кая операция проведена неверно.
При выполнении анализа
всегда использ-ся относит-е пок-ли, т.е., н-р, отнош-е кол-ва ремонтов к фонду скв.
Необх учитывать геологич-е усл-я, т.е. св-ва добываемой продукции, возраст мест-я и т.д.
Необх сравнивать соответствующие периоды календарного времени
Необх учит-ть динамику процесса
Необх исполь-ть не средние цифры, а статистические пок-ли (дисперсность, коэф-т вариации), необх строить гистограммы распределения
29. Конструкция газлифтных подъемников. Одно-, двух- и полуторарядный подъемник.

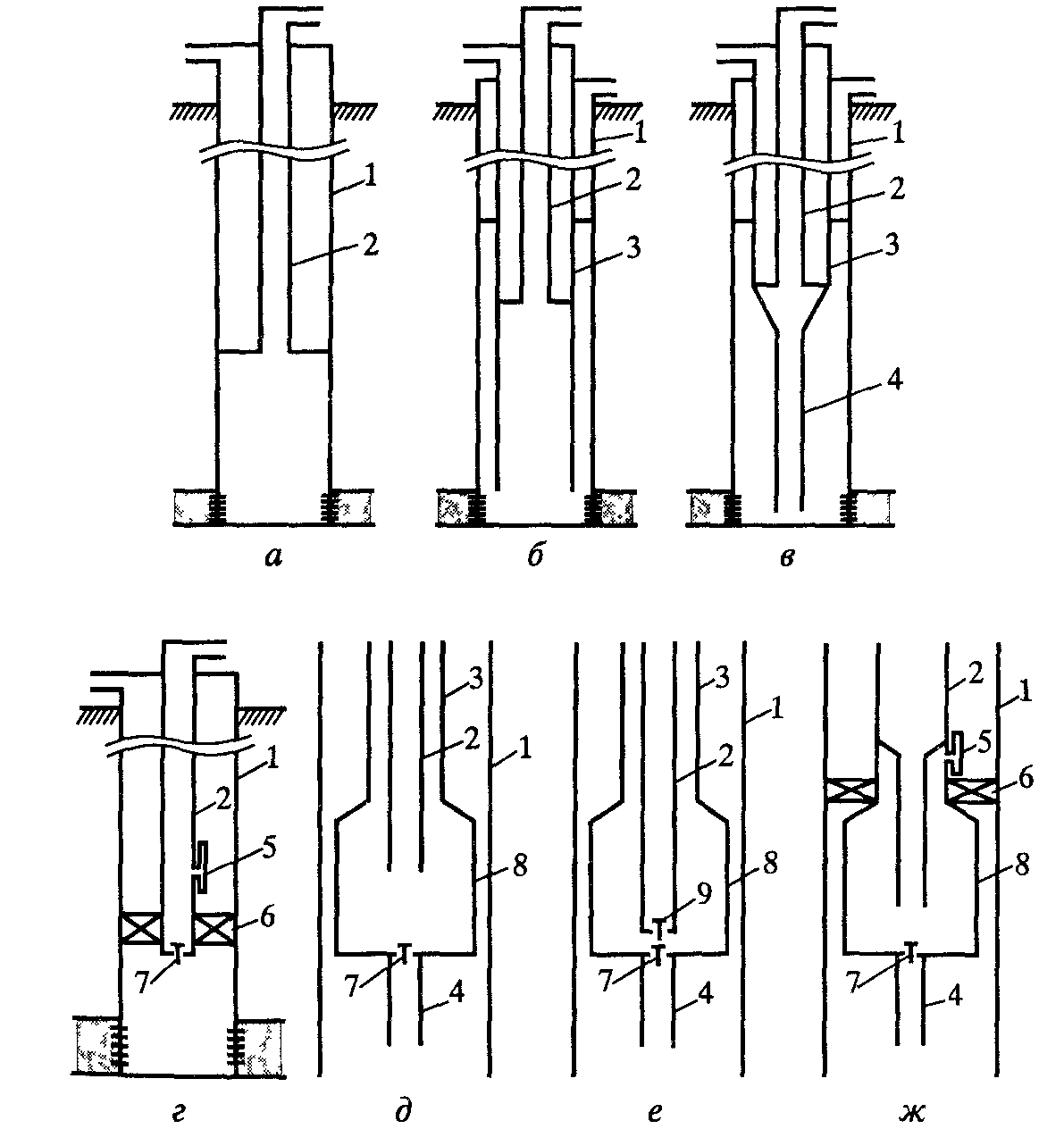

Принципиальные схемы газлифт-х скв. А – однорядный подъемник; б – двухрядный подъемник; в – полуторорядный подъемник; г – однорядный под-к с перепускным клапаном и пакером; д – двухряд. Подъ-к с камерой накопления; е – двухряд-й подъ-к с камерой накопления и и дополнит-м обратным клапаном на подъ-ке; ж – однорядный под-к с камерой накопления, перепускным клапаном и пакером; 1 – обсадная кол. 2 – подъ-к; 3 – воздушные трубы; 4 – хвостовик; 5 – перепускной клапан; 6 – пакер; 7 – обратный клапан (отсекатель скв-ны); 8 – камера накопления; 9 – обратный клапан на подъемнике.
30. Конструкция газлифтных подъемников. Однорядный подъемник с перепускным клапаном. Характеристики. Принцип действия.
Принципиальные схемы газлифт-х скв. А – однорядный подъемник; б – двухрядный подъемник; в – полуторорядный подъемник; г – однорядный под-к с перепускным клапаном и пакером; д – двухряд. Подъ-к с камерой накопления; е – двухряд-й подъ-к с камерой накопления и и дополнит-м обратным клапаном на подъ-ке; ж – однорядный подъ-к с камерой накопления, перепускным клапаном и пакером; 1 – обсадная кол. 2 – подъ-к; 3 – воздушные трубы; 4 – хвостовик; 5 – перепускной клапан; 6 – пакер; 7 – обратный клапан (отсекатель скв-ны); 8 – камера накопления; 9 – обратный клапан на подъемнике.
Однорядный подъемник с пакером и перепускным клапаном (на рис. Г) предназначен д/периодической эксплуатации работающих без осложнений скважин. Принцип работы такого подъемника следующий. Когда перепускной клапан 5 закрыт, давл-е под обратным клапаном 7 со стороны скв больше давления над обратным клапаном 7 со стороны подъемника 2 и клапан 7 открывается. Продукция из пласта поступает в подъемник 2, вследствие чего уровень ж-ти в нем растет. Вместе с этим растет и давл-е на сильфон перепускного клапана, который срабатывает от давления в подъемнике. В затрубном пространстве действует давл-е закачиваемого газа. При достижении заданного перепада давлений (м/у давл-ем газа в затрубном пространстве и давл-ем ж-ти в подъемнике) перепускной клапан открывается, газ поступает в подъемник, обратный клапан 7 закрывается, и происходит выброс накопившейся ж-ти из подъемника на поверхность. Перепад давлений на сильфон снижается, и перепускной клапан закрывается. Под действием давления у башмака подъемника обратный клапан 7 открывается, и ж-ть из скв поступает в подъемник, приводя к росту уровня ж-ти в нем. Цикл повторяется.
Однорядный подъемник.
Преимущества: простота конструкции.
Недостатки:
при прямой закачке агента возможна коррозия эксплуатационной колонны,
при высоком содержании песка и мехпримесей при прямой подачеагента возмодно образование песчаных пробок,
использование этого метода возможно, только при высоком качестве подготовки агента. Т.е. отсутствие в газе,подаваемом в скв, коррозионно-активных компонентов, мехпримесей и низком влагосодержании.
Двухрядный подъемник. При такой конструкции в св. спускают два ряда труб:
внешний – большего диаметра, внутренний – меньшего. Данный тип подъёмника предназначен для эксплуатации скв-н с осложнениями пескообразования (наиболее часто встречаются), если продукция скв представлена коррозионноактивными компонентами, при недостаточно высоком качестве подготовки газа.
Полуторорядный подъёмник.
Преимущества:
Нижняя часть воздушных труб компануется из труб меньшего диаметра – используется хвостовик, значит, создаются лучшие условия выноса песка и предотвращается образование на забое песчаной пробки.
Металлоёмкость такого подъёмника меньше, чем двухрядного.
Недостатки:
невозможно из-за наличия хвостовика увеличить глубину спуска подъёмника.
В однорядном подъемнике вместо рабочей муфты с рабочими отверстиями может применяться так называемый концевой рабочий клапан, поддерживающий постоянный перепад давления при прохождении через него газа, равный 0,1—0,15 МПа, достаточный для того, чтобы постоянно удерживать уровень ж-ти ниже клапана на 10—15 м. Концевой клапан обычно приваривается к спецмуфте с внешней стороны и имеет пружинную регулировку необходимого перепада давления и расхода газа. Такой клапан снабжается еще специальным шариковым клапаном, который закрывает рабочее отверстие и позволяет осуществлять обратную промывку скв до забоя.
