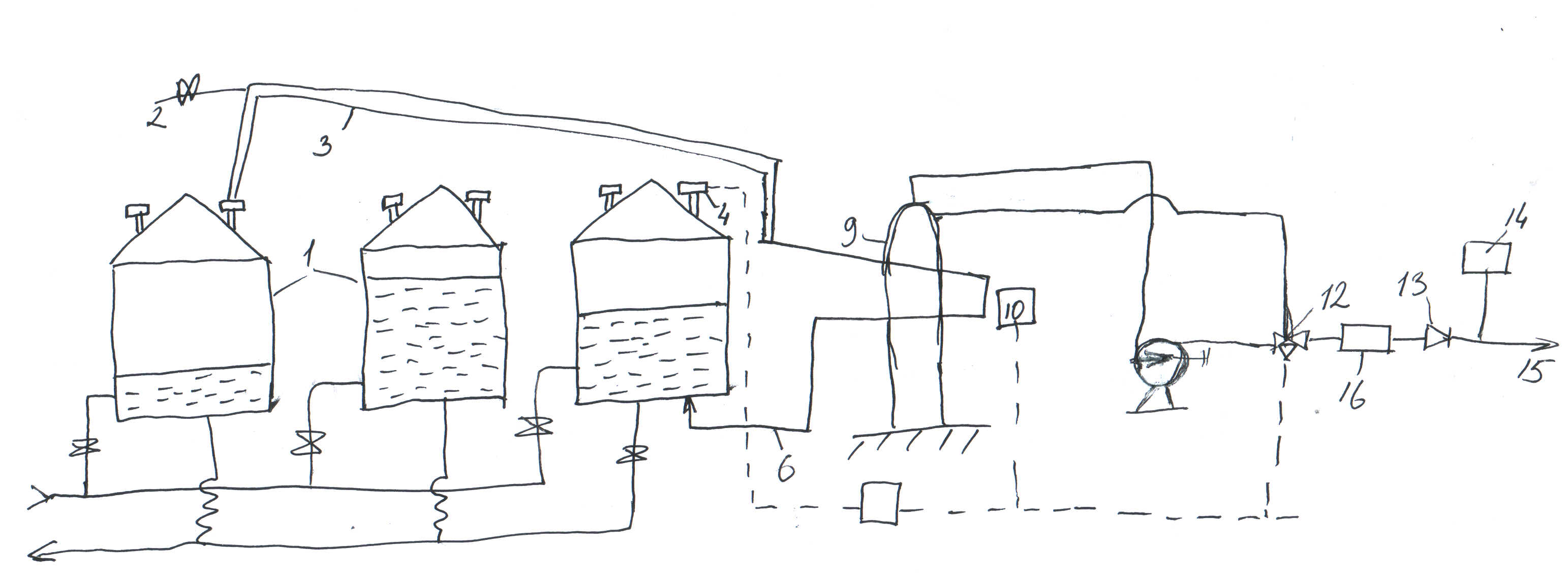

24.Принципиальная технологическая схема системы улф.

1 – резервуар 2 – предохранительный клапан 3 – манифольд 4 – блок регулятора давления 5 – уклон 6 – линия возврата углеводородов из скруббера 7 – линия связи 8 – электродвигатель (привод) 9 – скруббер 10 регулятор верхнего пределв уровня жидкости в скруббере 11 – компрессор 12 – 3-хходовая задвижка 13 – обратный клапан 14 – регулятор предельного давления на выходе из компрессора 15 – линия реализации газа 16 – газовый счетчик

Из резервуаров применяют тонкостенные трубы большого диаметра. Для обеспечения отбора большого объема газа при низких перепадах давления. Часто давление в резервуаре не превышает 0,132 МПа, поэтому потери напора в газопроводе не должны превышать 0,1%. Компрессор блока УЛФ включается при достижении давления в резервуаре 50 мм.ртут. ст.. При падении давления ниже 33 мм открывается клапан соединяющий входную и выкидную линии компрессора. Компрессор работает сам на себя. При снижении давления до 20, компрессор останавливается и открывается клапан соединяющий входную линию компрессора с выкидной. В связи с чем газ с предыдущей ступени поступает в скруббер и резервуары, т. е. осуществляется подпитка системы к газопроводу с высоким давлением. При повышении давления до 30 мм, клапан закрывается и при дальнейшем превышении давления до 50 компрессор заново включается в работу.

Система УЛФ позволяет одновременно решить две проблемы: сокращения потерь ценных углеводородов и охраны окружающей среды. В этом случае затраты на охрану окружающей среды многократно компенсируются и приносят прибыль не только от улуч­шенного состояния воздушного бассейна, но и от утилизации за­грязняющего продукта - углеводородов. При этом потери УВ-дов с применением этих систем сокращаются на 98%. Применение системы УЛФ значит-но расширяет возможности ув-ния прибыли на промыслах и НПЗ, поскольку на продажу на­правляются: терявшиеся ранее углеводороды из затрубного про­странства скв-н и попутный газ, пары нефти из резервуаров и аппаратов низкого и среднего давл-я, тяжелые компоненты газа, отбираемые при его осушке с применением гликолей, смеси УВ-дов с сероводородом и углекислым газом (концевых и кислых газов на промыслах и НПЗ), углеводородная часть газа, зака­чиваемая в пласт при нагнетании горячего пара, пары нефти и ее продуктов при товарно-транспортных операциях на нефтебазах, заправочных станциях, танкерном флоте и т.д

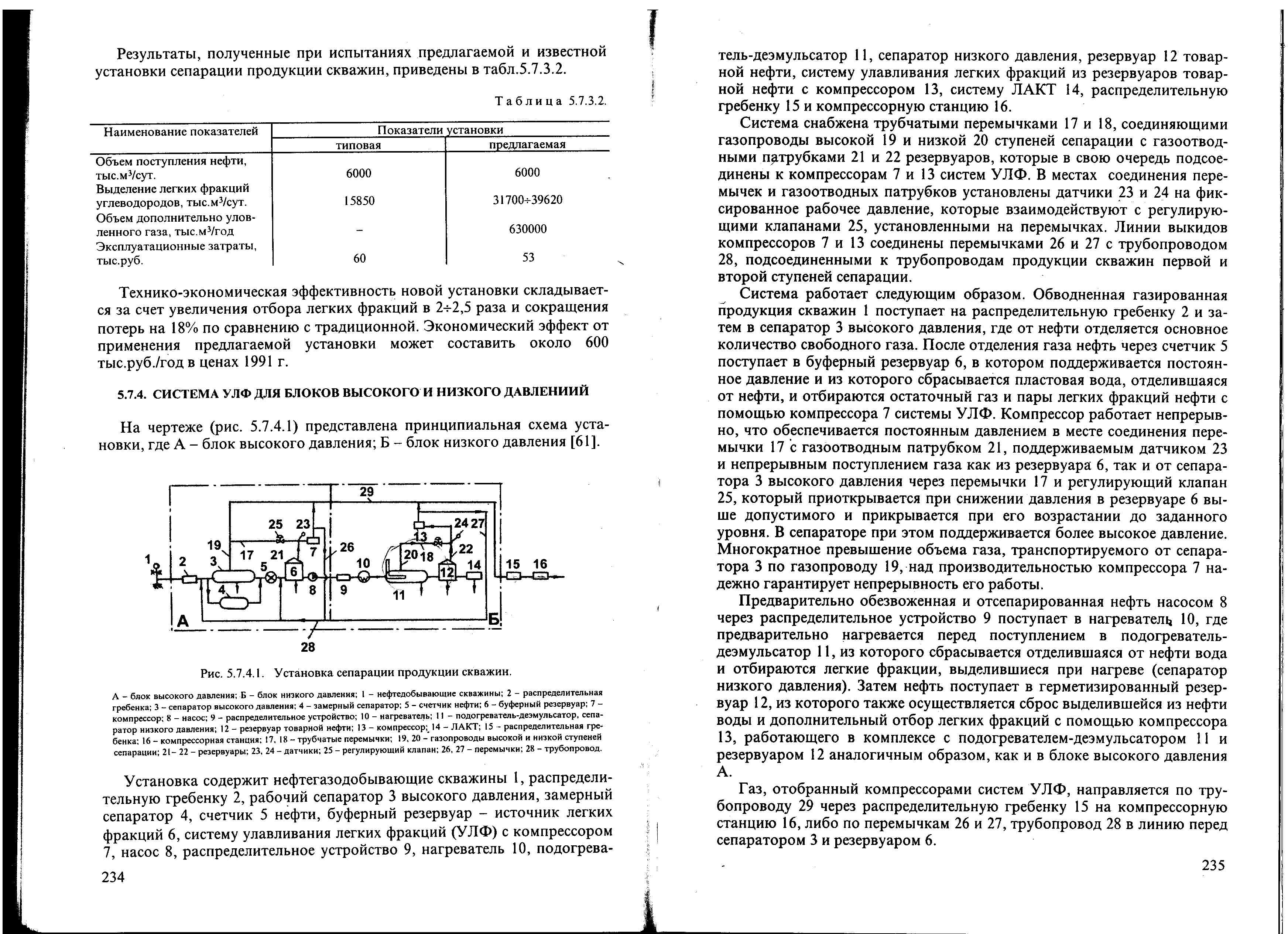

25.Система улф для блоков высокого и низкого давлений.

А – блок выс.давл-я; Б – блок низкого давл-я; 1 – ДС; 2 – распределительная гребенка; 3 – сепаратор высокого давл-я; 4 – замерный сепаратор; 5 – счетчик нефти; 6 – буферный резервуар; 7 – компрессор; 8 – насос; 9 – распределит-ное у-во; 10 – нагреватель; 11 – подогреватель-деэмульсатор, сепаратор низкого давл-я; 12 – резервуар товарной нефти; 13 – компрессор; 14 – ЛАКТ; 15 – распределительная гребенка; 16 – КС; 17, 18 – трубчатые перемычки; 19, 20 – газопроводы высокой и низкой ступеней сепарации; 21, 22 – резервуары; 23, 24 – датчики; 25 – регулирующий клапан; 26, 27 – перемычки; 28 – ТП-д.

Обводненная газированная продукция скв-н 1 поступает на распределительную гребенку 2 и за­тем в сепаратор 3 высокого давл-я, где от нефти отделяется основное кол-во свободного газа. После отделения газа нефть через счетчик 5 поступает в буферный резервуар 6, в котором поддерживается постоян­ное давл-е и из которого сбрасывается пластовая вода, отделившаяся от нефти, и отбираются остаточный газ и пары легких фракций нефти с помощью компрессора 7 системы УЛФ. Компрессор работает непрерыв­но, что обеспечивается постоянным давл-ем в месте соединения пере­мычки 17 С газоотводным патрубком 21, поддерживаемым датчиком 23 и непрерывным поступлением газа как из резервуара 6, так и от сепара­тора 3 высокого давл-я через перемычки 17 и регулирующий клапан 25, который приоткрывается при снижении давл-я в резервуаре 6 вы­ше допустимого и прикрывается при его возрастании до заданного уровня. В сепараторе при этом поддерживается более высокое давл-е. Многократное превышение объема газа, транспортируемого от сепара­тора 3 по газопроводу 19,над производительностью компрессора 7 на­дежно гарантирует непрерывность его работы.

Предварительно обезвоженная и отсепарированная нефть насосом 8 через распределительное устройство 9 поступает в нагревател~ 10, где предварительно нагревается перед поступлением в подогреватель­деэмульсатор 11, из которого сбрасывается отделившаяся от нефти вода и отбираются легкие фракции, выделившиеся при нагреве (сепаратор низкого давл-я). Затем нефть поступает в герметизированный резер­вуар 12, из которого также осуществляется сброс выделившейся из нефти воды и дополнительный отбор легких фракций с помощью компрессора 13, работающего в комплексе с подогревателем-деэмульсатором 11 и резервуаром 12 аналогичным образом, как и в блоке высокого давл-я А.

Газ, отобранный компрессорами систем УЛФ, направляется по ТП-ду 29 через распределительную гребенку 15 на компрессорную станцию 16, либо по перемычкам 26 и 27, ТП-д 28 в линию перед сепаратором 3 и резервуаром 6.
