19. Основные функции концевого делителя фаз (rla)/ определение длины и диаметра.

Концевой гидродинамический делитель фаз предназначен для установки

перед узлами сепарации и выполняет следующие функции: - гашение пульсаций и обеспечение раздельного режима движения нефти

и выделившегося из неё газа, эмульсии и воды; - осуществление пеногашения и отбор выделившегося газа непосредственно в осушительные элементы сепаратора, либо непосредственно потребителю;

- повышение производительности функциональных аппаратов (сепараторов, отстойников и т.д.); - отбор и сброс выделившейся пластовой воды, пригодной для закачки в пласт без дополнительной очистки, либо на очистные сооружения; - сепараторы любой ступени. Конструктивно КДФ (рис. 4.1) выполнен в виде трубчатого блока,

снабженного отводными патрубками для отбора нефти, газа и воды камерой

для нефти и отсеком для воды, формируемого перегородками.

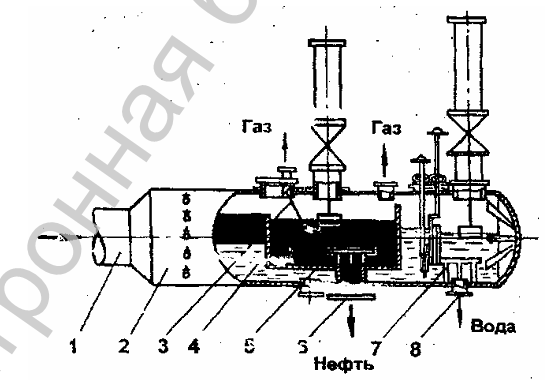

Рис. 4.1 Концевой делитель фаз (КДФ)

1 - трубопровод; 2 - расширяющая головка; 3 - отсекатель; 4 - лоток; 5- диск;

6 - трубопровод; 7 - отстойный диск; 8 – трубопровод

Техническая характеристика КДФ :

Производительность по жидкости, т/сут . 17000

Диаметр, м ................................................. 1,0

Давление в КДФ, MПa .............................. 0,4

Количество воды в нефти, %, на входе ....не ограничивается

на выходе ...................................................до 30

Содержание в воде, мг/л:

нефтепродуктов.......................................... 59

ТВЧ .............................................................45

Установлено, что процесс расслоения потока вязкой жидкости на газ и нефть происходит в основном на расстоянии 25-30 м от входа газоводонефтяной смеси в КДФ.

КДФ выполняет функции деэмульсатора, первой ступени сепарации и аппарата предварительного сброса воды одновременно. Аналогичные функции способны выполнять только трехфазные сепараторы, стоимость которых при сравнительно низкой производительности намного выше.

В результате применения КДФ, производительность установленных после него аппаратов (сепараторов, отстойников) можно повысить в 1,5-2 раза.

Автономный ввод трубками расслоившихся фаз (нефть-вода) в сепаратор исключает эмульгирование свободной воды с нефтью, что приводит к увеличению глубины обезвоживания нефти и повышению качества отделившейся пластовой воды. При этом производительность последующей емкости увеличивается в три раза и соответственно уменьшаются капитальные затраты при строительстве узлов сепарации, а также исключаются затраты на дополнительную очистку воды.

Применение КДФ особенно эффективно при их использовании также в блоке с вертикальными газоотделителями различных конструкций и герметизированными резервуарами, куда нефть неизбежно попадает в подавляющем большинстве случаев. Такая система более экономична применяемой на промыслах комбинации сепараторов в виде первой и последующих ступеней.

5. ТЕХНОЛОГИЯ СЕПАРАЦИИ ГАЗОВОДОНЕФТЯНОЙ СМЕСИ В БЛОКЕ КДФ - СБОРНАЯ ЕМКОСТЬ

Технология позволяет увеличить производительность концевого делителя фаз и сборной емкости, к которой может быть подключено несколько КДФ, и обеспечить повышение качества обработки продукции скважин за счёт отбора помимо газа дополнительно нефти и воды автономными потоками с различных уровней.

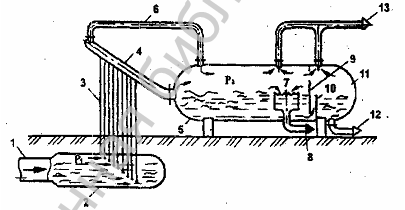

На рис. 5.1 представлена принципиальная схема реализации такой технологии.

Рис. 5.1 Технология сепарации газоводонефтяной смеси

1 - сборный трубопровод; 2 - концевой делитель фаз; 3 - трубки; 4 - приемное устройство;

5 - сепаратор; 6 - труба; 7 - короб; 8 - трубопровод; 9 - перегородка; 10 – перегородки;

11 - полость; 12 - трубопровод отбора воды; 13 - трубопровод отбора газа

Обводненная газоводонефтяная смесь направляется по сборному трубопроводу 1 в концевой делитель 2 фаз (КДФ), где она расслаивается на газ, нефть и минерализованную воду, которые, не перемешиваясь, двигаются друг над другом и под воздействием перепада давления (P1 - Р2) отбираются множеством потоков (автономных) с помощью трубок 3 расчетного диаметра.

Нижние концы трубок равномерно размещены по сечению потока на различной высоте КДФ, а верхние введены в приемное устройство 4 сепаратора 5 на различной высоте друг над другом в такой же последовательности, как и при отборе. Газ из приемного устройства по трубе 6 попадает в газовую зону сепаратора, а многослойный поток жидкости, сохраняя ту же структуру, что и в КДФ, стекает в нижнюю часть аппарата.

При колебаниях расхода газа, нефти и воды границы раздела фаз в КДФ поднимаются или опускаются, перекрывая при этом входную часть тех или иных трубок и автоматически обеспечивая тем самым увеличение или уменьшение через них расхода соответствующих фаз и их промежуточных слоев. Накапливающаяся нефть в сепараторе переливается через край короба 7

и отводится из него по трубопроводу 8.Перегородка 9 поднята до самого верха аппарата и имеет небольшое отверстие для выравнивания давления между секциями. Вода, проходя под нижней частью короба, переливается через перегородку 10 в полость 11, откуда отбирается по трубопроводу 12. Газ из сепаратора отводится по трубопроводу 13.
