Вопросы для самоконтроля
Опишите устройство и принцип действия прибора магнитоэлектрической системы, указав область применения.
Опишите устройство и принцип действия прибора электромагнитной системы, указав область применения.
Опишите устройство и принцип действия прибора электродинамической системы, указав область применения.
Опишите устройство и принцип действия прибора индукционной системы, указав область применения.
Опишите устройство и принцип действия прибора термоэлектрической системы, указав область применения.
Опишите устройство и принцип действия прибора выпрямительной системы, указав область применения.
9.4. Измерение силы тока, напряжения, активной мощности,
коэффициента мощности
Для измерения силы тока в цепи служит амперметр, буквенное обозначение которого на принципиальных электрических схемах – РА. Он включается последовательно в цепь, в которой производится измерение (рис.9.1). Сопротивление катушки измерительного механизма должно быть минимальным, чтобы сила тока в цепи не изменилась при включении амперметра. Для этого катушку выполняют с небольшим числом витков из провода с большим сечением.
Амперметр
выбирается для измерений следующим
образом: предел измерения прибора должен
превышать предполагаемое значение
силы тока в цепи. Для расширения
предела
измерения амперметра
используют трансформаторы тока или
шунты (манганиновые пластины, впаянные
в медные или латунные наконечники). Шунт
включается в цепь последовательно, а
параллельно ему включается амперметр.
Пример 9.1
Амперметр, на шкале которого 100 делений, имеет предел измерения 15 А. При включении амперметра в цепь его стрелка отклонилась на 80 делений.
Определить цену деления прибора и силу тока в цепи.
Решение.
1. Определяем цену деления прибора по (9.1):
.
2. Определяем силу тока в цепи по (9.3):
I = Сд n = 0,1580 = 12 А.
Для измерения напряжения в цепи служит вольтметр, буквенное обозначение которого на принципиальных электрических схемах – РV. Он включается параллельно в цепь, в которой производится измерение (рис.9.2). Сопротивление катушки измерительного механизма должно быть максимальным, чтобы напряжение в цепи не изменилось при включении вольтметра. Для этого катушку выполняют с большим числом витков из провода с небольшим сечением.
Вольтметр
выбирается для измерений
следующим
образом: предел измерения прибора должен
превышать предполагаемое значение
напряжения в цепи. Для расширения
предела
измерения вольтметра
используют трансформаторы напряжения
или добавочные сопротивления, включаемые
последовательно с вольтметром.
Пример 9.2
Вольтметр, на шкале которого 150 делений, имеет предел измерения 300 В. При включении вольтметра в цепь его стрелка отклонилась на 110 делений.
Определить цену деления прибора и напряжение на зажимах цепи.
Решение.
1. Определяем цену деления прибора по (9.1):
.
2. Определяем напряжение на зажимах цепи по (9.3):
U = Сд n = 2110 = 220 В.
Для измерения активной мощности в цепи служит ваттметр, буквенное обозначение которого на принципиальных электрических схемах – РW. Измерительный механизм ваттметра состоит из двух катушек: неподвижной и подвижной, связанной со стрелкой прибора. Неподвижная катушка (токовая обмотка) имеет небольшое число витков и выполнена из провода с большим сечением; включается в цепь последовательно. Подвижная катушка (обмотка напряжения) имеет большое число витков и выполнена из провода с небольшим сечением; включается в цепь параллельно. Токи в катушках должны протекать в одном направлении, чтобы стрелка прибора отклонялась вправо от нуля, для этого зажимы прибора со знаком «*» объединяют в общий узел. Принцип действия ваттметра основан на явлении электромагнитной силы, возникающего при протекании тока в обеих катушках, в результате чего возникает вращающий момент прямо пропорциональный токам в катушках. Сила тока в подвижной катушке пропорциональна напряжению в цепи, так как она включается параллельно. Сила тока в неподвижной катушке пропорциональна силе тока в цепи, так как она включается последовательно. Следовательно, вращающий момент, действующий на подвижную катушку, пропорционален активной мощности в цепи. Таким образом, ваттметр имеет два предела измерения: по току и по напряжению, поэтому предел измерения и цена деления ваттметра определяются так:
; (9.9)
,
(9.10)
где Imax – предел измерения ваттметра по току, А;
Umax – предел измерения ваттметра по напряжению, В.
Выбор ваттметра для измерений осуществляется следующим образом: предел измерения прибора по току должен превышать предполагаемое значение силы тока в цепи, предел измерения прибора по напряжению должен превышать предполагаемое значение напряжения в цепи. Для расширения пределов измерения ваттметра используют трансформаторы тока и напряжения (или шунты и добавочные сопротивления).

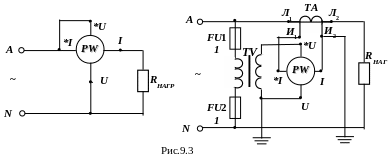

Принципиальная электрическая схема включения ваттметра для измерения мощности, потребляемой нагрузкой в однофазной цепи переменного тока, показана на рис.9.3.
Пример 9.3
Ваттметр, на шкале которого 150 делений, имеет предел измерения по току 20 А и предел измерения по напряжению 300 В. При включении ваттметра в цепь его стрелка отклонилась на 90 делений.
Определить цену деления прибора и активную мощность в цепи.
Решение.
1. Определяем предел измерения прибора по (9.9):
Рmax = Imax Umax = 20300 = 6000 Вт.
2. Определяем цену деления прибора по (9.10):
.
3. Определяем активную мощность в цепи по (9.3):
Р = Сд n = 2090 = 1800 Вт.
Значение коэффициента мощности можно определить по показаниям амперметра, вольтметра и ваттметра:
, (9.11)
где cos – коэффициент мощности;
APW – показание ваттметра, Вт;
APV – показание вольтметра, В;
AРА – показание амперметра, А.
Пример 9.4
Катушка индуктивности подключена к однофазному источнику (50 Гц). В цепь катушки включены ваттметр, вольтметр и амперметр. После подачи напряжения на зажимы катушки показания приборов составили: ваттметра – 110 Вт, вольтметра – 220 В, амперметра – 5 А.
Определить коэффициент мощности катушки.
Решение.
1. Определяем коэффициент мощности катушки по (9.11):
.
Коэффициент мощности можно также определить с помощью электроизмерительного прибора, называемого фазометром, буквенное обозначение которого на принципиальных электрических схемах – р.
