Вопросы для самоконтроля
Изобразите качественно механическую характеристику трёхфазного асинхронного электродвигателя, покажите на ней пять основных точек, укажите их координаты.
Перечислите паспортные и каталожные данные, необходимые для расчёта механической характеристики.
Что понимается под кратностями моментов трёхфазного асинхронного электродвигателя?
Приведите алгоритм расчёта механической характеристики трёхфазного асинхронного электродвигателя по паспортным и каталожным данным.
Аппаратура управления и защиты
Автоматический выключатель предназначен для защиты электродвигателя от коротких замыканий и других аварийных режимов работы. Основные элементы: главные контакты с ручным механическим приводом, электромагнитный расцепитель, тепловой расцепитель. Буквенное обозначение на принципиальных электрических схемах – QF.
Тепловое реле предназначено для защиты электродвигателя от перегрузки. Основным элементом является нагревательный элемент, механическая система расцепления с биметаллической пластиной. Помимо этого имеет размыкающие контакты, которые отключают электродвигатель при перегреве биметаллической пластины от тока, потребляемого электродвигателем. Буквенное обозначение на принципиальных электрических схемах – КК.
Магнитный пускатель предназначен для включения, выключения, реверсирования, переключения схемы соединения обмоток статора электродвигателя. Основные элементы: магнитопровод с неподвижной и подвижной частями, катушка, силовые контакты, блокирующие контакты. Буквенное обозначение на принципиальных электрических схемах – КМ.
Кнопочная станция управления предназначения для дистанционного управления электродвигателем и имеет в своём составе кнопки «Пуск», «Стоп», «Реверс» и другие. Буквенное обозначение на принципиальных электрических схемах – SB.
Вопрос для самоконтроля
Перечислите аппаратуру управления и защиты трёхфазного асинхронного электродвигателя, указав её назначение.
Принципиальная электрическая схема управления двигателем

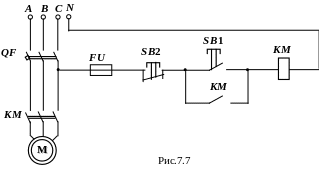

Разделяют силовую электрическую цепь (для подключения электродвигателя к трём фазам питающей сети) и электрическую цепь управления двигателем (которую включают, как правило, на фазное напряжение). Принципиальная электрическая схема управления асинхронным электродвигателем с короткозамкнутым ротором показана на рис.7.7.
Пуск электродвигателя (при замкнутом автоматическом выключателе QF) происходит при нажатии на кнопочной станции управления кнопки «Пуск» (SВ1). В результате подаётся напряжение на катушку магнитного пускателя КМ, магнитопровод пускателя притягивается и замыкающие контакты КМ в силовой цепи и в цепи управления замыкаются (происходит подача напряжения на зажимы обмоток статора электродвигателя и двигатель начинает работать).
Отключение электродвигателя осуществляется нажатием на кнопочной станции управления кнопки «Стоп» (SВ2). В результате прекращается подача напряжение на катушку магнитного пускателя КМ и замыкающие контакты КМ в силовой цепи и в цепи управления размыкаются (прекращается подача напряжения на зажимы обмоток статора электродвигателя и двигатель останавливается в результате самоторможения).
