Приклад виконання завдання №2

Вихідні дані

m_ср.=1,5 м, середня потужність пласта;

 m = 7 %, коливання потужності пласта;

d_min = 5⁰, мінімальний кут падіння пласта;

d_max = 10⁰, максимальний кут падіння пласта;

q = 6 м³/т.д.в., відносна метаноносність;

w = 5 м³/год., приплив води в лаву;

L_л = 200 м, довжина лави;

L_ст = 950 м., довжина виїмкового стовпа;

R - показник руйнування пласта – крихкий;

γ_ср=2,5 т/м³ – середня густина бічних порід.

Характеристика пласта

Будова пласта	Потужність пачки, m, м	Опір різанню Арез, кН/м	Густина , т/м3
Нижня пачка	0,5	240	1,45
Породний прошарок	0,1	300	1,98
Верхня пачка	0,9	250	1,40

Характеристика порід

Назва породи	Товщина пласта, м	Опірність стисканню,сж, Мпа
Підошва
Пісковик	0,7	70
Алевроліт	0,6	60
Покрівля
Глинистий сланець	0,18	35
Аргіліт	0,20	30
Глинистий сланець	0,25	28
Алевроліт	0,17	30
Піщанистий сланець	0,38	40
Аргіліт	6,0	75
Вапняк	5,0	110

1. Характеристика пласта та бічних порід

0,9

0,1

0,5

Рис. 2.2. Структурний стовпчик пласта

М 1:20

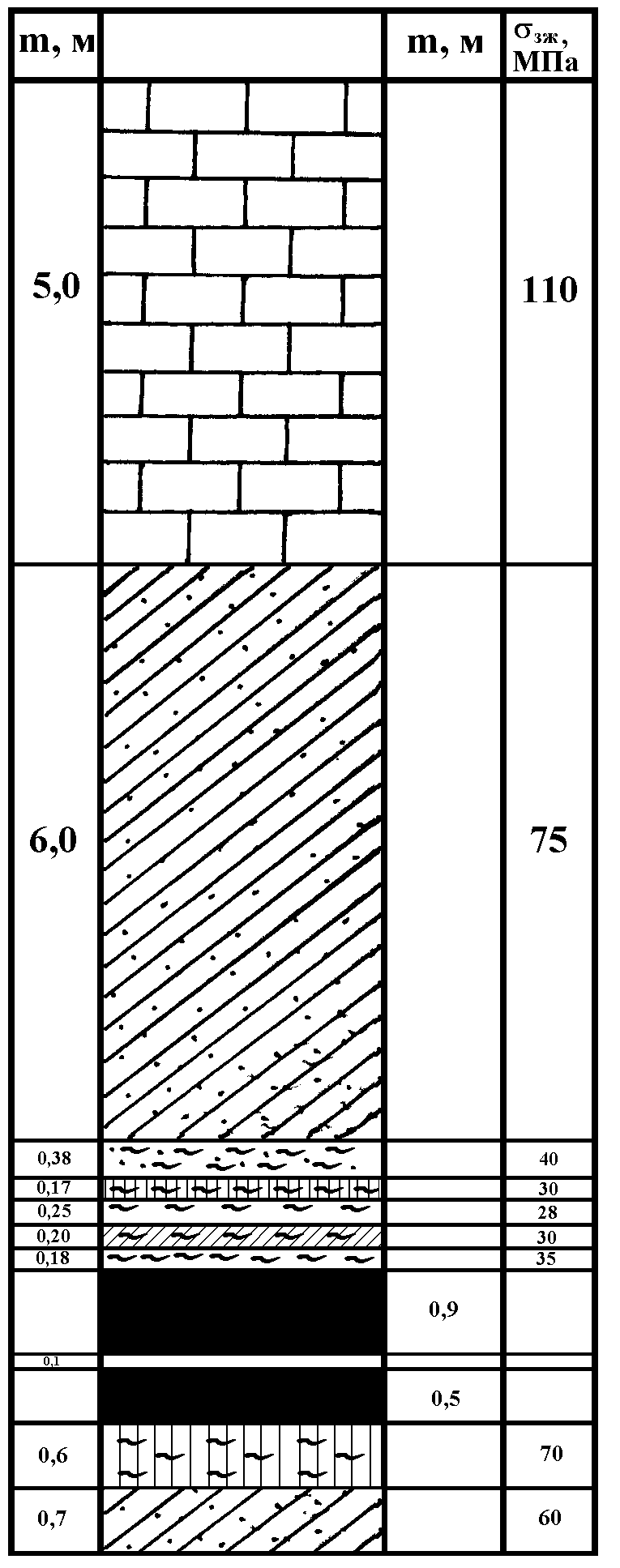

Рис. 2.3 – Стратиграфічна колонка М 1:100

У пласті складної будови нижня пачка має потужність m₁=0,5 м, опір різанню А₁=240 кН/м і щільність γ₁=1,45 т/м³. Прошарок породи потужністю m₂=0,1 м має опір різанню А₂=300 кН/м і густину γ₂=1,98 т/м³. Верхня пачка m₃=0,9 м, А₃=250 кН/м, γ₃=1,40 т/м³.

Середнє значення густини пласта (2.1)

т/м³.

Середній опір вугілля різанню (2.2)

кН/м.

Мінімальна потужність пласта (2.3)

.

Максимальна потужність пласта (2.4)

.

2. Характеристика бічних порід і встановлення їх типу

Відповідно до класифікації (табл. 2.1) породи безпосередньої покрівлі – дуже тонкошаруваті (m<0,2 м) і тонкошаруваті (m=0,2-1 м) з опірністю на одноосне стискання 25-40 МПа.

Перші п'ять пластів безпосередньої покрівлі можуть обвалюватись слідом за пересуванням кріплення очисного вибою. За стійкістю (додаток А), вони можуть бути віднесені до категорії Б₄ – середньої стійкості, тому що товщина пластів знаходиться в межах від 0,2 до 0,5м, а _зж = 30-60 МПа. Шостий пласт – аргіліт m = 6м, _зж = 75 МПа, теж згідно табл. 1 (додаток А) можна віднести до безпосередньої покрівлі. Однак цей пласт буде обвалюватися великими блоками з деяким зависанням за кріпленням. За складом і характеристикою цього пласта його можна віднести до категорії Б₅ – стійкий.
