Ч ас виконання робочих процесів, хв Ремонтна зміна Умовні позначки Виїмка вугілля комбайном;

Пересування секцій кріплення; Зачистка вугілля;

П ересування конвеєра; Кінцеві операції.

Н а приведеній планограмі кінцеві операції умовно позначені символом . . Однак на цій ділянці лави комбайн кілька разів змінює напрямок руху, змінюється порядок пересування конвеєра і секцій механізованого кріплення.

Розглянемо, як зображуються на планограмі робочі процеси при виконанні кінцевих операцій.

Для наочності зображення, змінимо на планограмі масштаб часу і довжини лави.

При побудові планограми будемо керуватися положенням комбайна, кріплення і конвеєра, показаних на рис. 6.1.

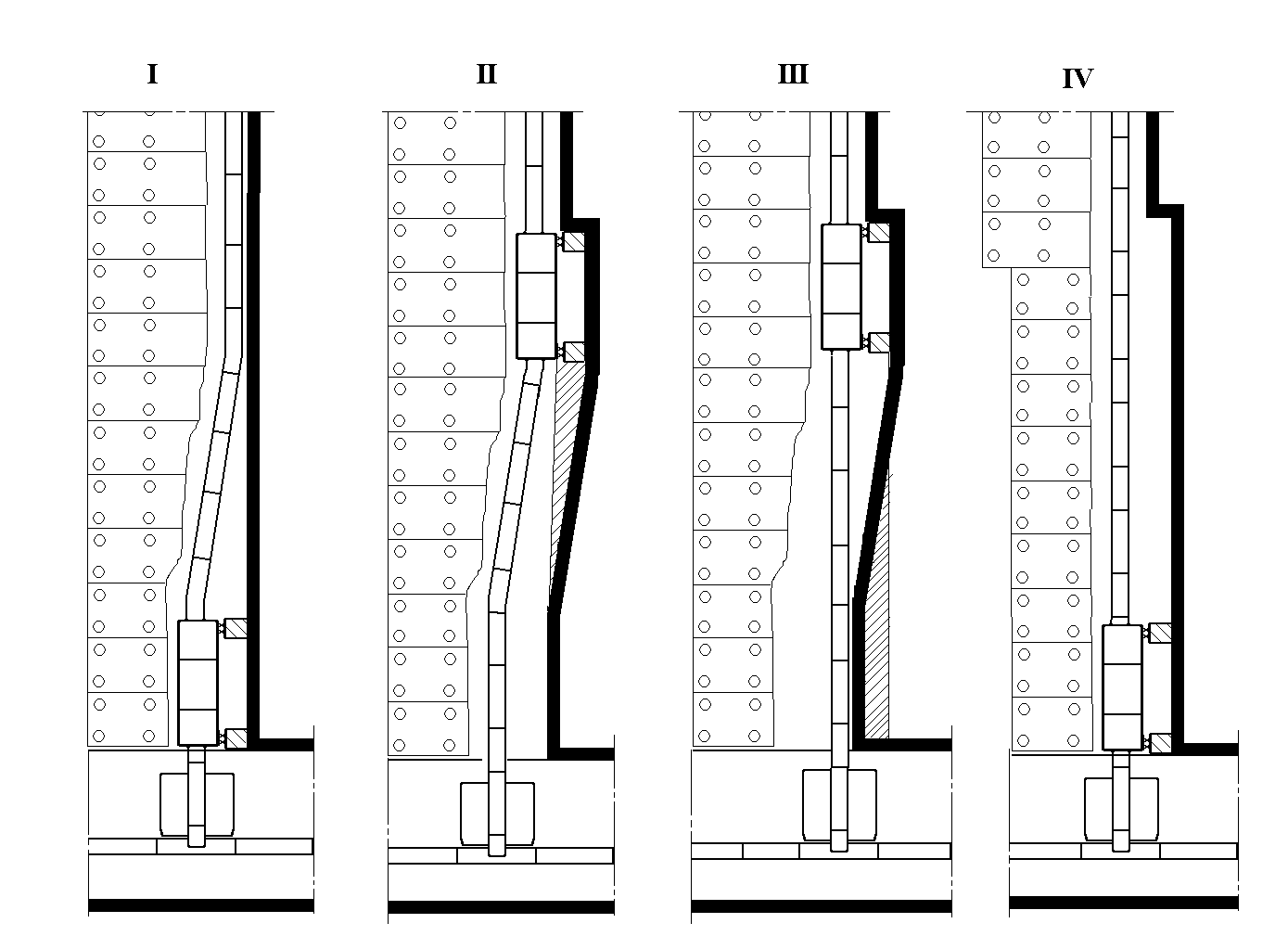

Рис. 6.1. Положення кріплення, комбайна і конвеєра

при самозарубці способом «косих заїздів»

На позиції 1 показане положення, коли комбайн цілком закінчив зачищення лави. Секції кріплення присунені до вибою по всій довжині лави. У міру руху комбайна до вибою переміщається і конвеєр. Виходячи з конструктивних особливостей конвеєра, його можна цілком пересунути до вибою на відстань не ближче 15 м від корпусу комбайна.

Для побудови планограми орієнтовно розрахуємо час виконання робочих процесів при самозарубці комбайна способом «косих заїздів».

Розрахований нами час виконання кінцевої операції 25 хв.

• час для самозарубки комбайна на вигині конвеєра хв;

• час пересувки конвеєра – приймаємо 2 хв;

• час руху комбайна до штреку (зняття косовичка) хв;

• час руху комбайна по зачищенню лави хв.

Позиція 1 відображена на планограмі на відрізку «аб». Потім комбайн, рухаючись від штреку, на вигині конвеєра зарубується в пласт (позиція ІІ, відрізок «в»).

Після закінчення самозарубки комбайна, конвейер зупиняють і пересувають до вибою разом із приводом, який розташовується на штреці (позиція ІІІ, відрізок «гд»). Потім комбайн, рухаючись до штреку, знімає заштриховану на позиції ІІІ смужку вугілля. Слідом за рухом комбайна переміщають секції механізованого кріплення відрізок (еж). Рухаючись від штреку комбайн, зачищає вугілля на ділянці «жз» (позиція IV) і починає знімати чергову смужку вугілля. Слідом за виїмкою вугілля, виконується пересування секцій механізованої кріплення.

а		в	е		з
		г
б			д	ж

Рис. 6.2. Планограма робіт на сполуці лави зі штреком

при самозарубці комбайна в пласт способом «косих заїздів»
