5.7. Контрольные вопросы к пятой главе

1. В каких единицах производится запись кривых ГК?

2. Какова глубинность исследований методом ГК? От каких параметров пласта она зависит?

3. От каких параметров пласта зависит форма кривой ГК? Что такое насыщенный пласт?

4. Каким образом сказывается мощность пласта на кривых ГК?

5. При каких условиях можно пренебречь влиянием длины детектора при записи кривой ГК?

6. Какие параметры пласта определяются при количественной интерпретации кривых ГК?

7. Какой основной метод используется при количественной интерпретации кривых ГК?

8. Какие методы в геофизических исследованиях скважин используются для валового и раздельного определения содержания радиоактивных элементов?

9. Приведите различные примеры использования данных ГК для решения геологических задач.

Глава 6. Нейтронные методы исследования скважин

6.1. Зонды для проведения нейтронного каротажа.

В зависимости от регистрируемого детектором излучения стационар­ные нейтронные методы каротажа можно подразде­лить на собственно нейтронные методы, при использовании ко­торых измеряется плотность потока нейтронов в горных поро­дах, и нейтрон-гамма-методы, основанные на регистрации вто­ричного γ-излучения. К первой группе принадлежит нейтрон-нейтронный каротаж по тепловым (ННК-Т) и надтепловым (ННК-НТ), в том числе и резонан­с­ным (ННК-Р), нейтронам. Ко второй группе относятся нейтрон-гамма-каротаж по γ-излучению радиационного захвата нейтронов в интегральной (НГК) и спектрометрической (НГК-С) модифика­циях и нейтрон-активаци­о­н­ный (НАГК или АГК) каротаж. Взаимное распо­ло­жение в скважинном приборе источника нейтронов и детекторов, исполь­зуемых в стационарных нейтронных методах каротажа, показано на рисунке.

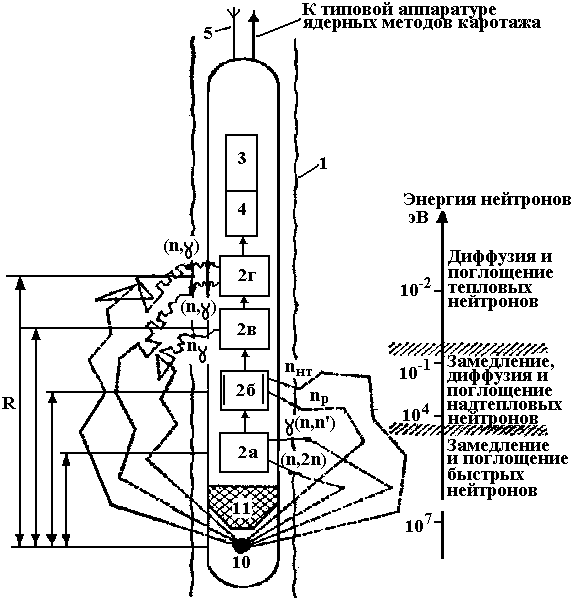

Схема взаимодействия нейтронов с веществом и ядерных реакций, использу­емых в нейтронных методах каротажа. 1- стенка скважины; 2 – детекторы; 3 и 4 – электронные блоки; 5 – кабель; 10 – источник нейтронов; 11 – экран.

Измерения обычно производят в геометрии 4л, и нейт­рон­ное облако вокруг скважины и вызываемые им гамма-поля обладают осевой сим­метри­ей. Пунктирные траектории нейтронов, иллюстрирующие процессы взаимо­дей­ствия и ядерные реакции, идущие на быст­рых и медлен­ных нейтронах, показаны на рисунке условно. При осуществлении какого-либо конкретного метода в скважинном приборе обычно применяются не разнотипные детек­торы γ-квантов ( 2а, 2г) или нейтронов (26,2в), а один или не­сколько одно­тип­ных детекторов, рассчитанных на регистрацию только одного вида излучения. В большинстве стационарных нейтронных методов каротажа используются радиоизотопные полониево-бериллиевые источники, испус­кающие быст­рые ней­троны с энергией около 4 МэВ. Между детекторами и источником располагается экран из парафина и свинца, защищающий де­тектор от воздействия прямого нейтронного и γ-излучения ис­точника.
