Общие принципы проектирования стройгенпланов

Для разработки стройгенплана необходимы следующие исходные материалы:

– генплан размещения здания, сооружения или комплекса зданий и сооружений;

– материалы технических решений по водоснабжению, энергоснабжению, транспорту;

– материалы инженерных и технико-экономических изысканий;

– материалы по выбранным методам производства работ;

– расчёты потребностей строительной площадки во времен-ных зданиях, складских площадях и других элементах строительного производства.

При разработке стройгенпланов должно быть учтено следующее:

– решения стройгенпланов должны быть увязаны с остальными разделами проектов, в том числе и с принятой технологией работ, и установленными сроками строительства;

– решения стройгенпланов должны отвечать требованиям строительных нормативов (СНиПам по организации строительства и техники безопасности, порядку составления и утверждения ПОС и ППР);

– стройгенплан должен обеспечить полное удовлетворение бытовых нужд участников строительства – это требование реализуется путём подбора и размещения бытовых помещений, объектов питания и санитарной гигиены, отдыха участников строительства, пешеходных путей и проч.;

– все временные здания и сооружения, кроме мобильных, должны располагаться на участках, не подлежащих застройке до конца строительства;

– места для разгрузки и складирования сборных конструкций следует выбирать в непосредственной близости от мест их монтажа. Это сократит количество перегрузок и уменьшит расстояние повторных перевозок. Целесообразность промежуточной перегрузки массовых материалов необходимо подвергать тщательному анализу;

– правильное размещение монтажных механизмов, мест укрупнительной сборки конструкций, размещение площадочных бетонно-растворных узлов – основное условие правильного построения стройгенплана;

– принятые в стройгенплане решения должны отвечать требованиям техники безопасности и условиям охраны окружающей среды;

– строительство временных сооружений на строительной площадке по возможности должно быть сведено к минимуму. Для обслуживания строительства, если есть для этого условия, должны быть использованы по максимуму существующие здания, сооружения, дороги, сети. Создание временных сооружений должно быть тщательно обосновано. В целях экономии средств необходимо использовать типовые инвентарные и сборно-разборные сооружения;

– при использовании инвентарных временных сооружений по типовым проектам в ППР на них должны быть сделаны соответствующие ссылки.

Общеплощадочный стройгенплан разрабатывается в последовательности, установленной блок-схемой согласно рисунку 1.

На первом этапе на основе графика финансирования строительства определяется потребность в трудовых, энергетических и других материально-технических ресурсах. Эти данные используются для определения объемов строительства временных зданий и сооружений различного назначения (санитарно-бытовых, административных, подсобно-хозяйственных), площадей складов для хранения строительных материалов, конструкций, изделий и оборудования, проектирования систем временного энергоснабжения и освещения. Все эти вопросы определены блоком № 1.

Следующим шагом алгоритма, отраженным в блоках 2, 3 и 4, предусмотрено решение задачи размещения на площадке грузоподъемных кранов, площадок для складирования материалов, автомобильных дорог, бытового городка и других элементов стройгенплана.

На заключительном этапе блоку 5 проектируются системы временного электро- и водоснабжения строительства и канализации.

Общеплощадочный стройгенплан проектная организация согласовывает с заказчиком и генеральной подрядной строительной организацией. До рассмотрения ТЭО и (или) РП в органах госэкспертизы заказчик должен согласовать проект стройгенплана с районным архитектором, органами санитарно-эпидемилогического и пожарного надзора, отделом безопасности движения, ГИБДД и эксплуатирующими организациями (водоканал, энергетики, телефонной сети и т.п.).

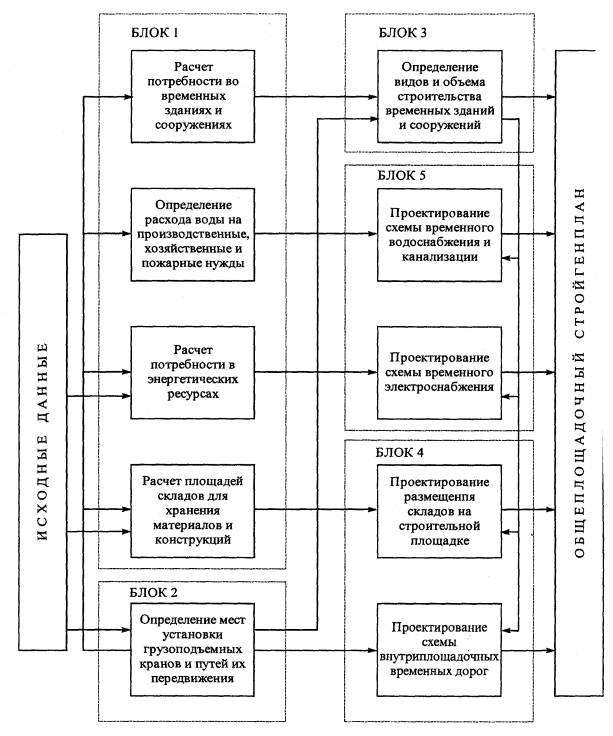

Рисунок 1 - Блок-схема проектирования общеплощадочного стройгенплана

При разработке стройгенплана промышленного предприятия должны быть даны необходимые привязки зданий, основные размеры и экспликация строящихся зданий и сооружений, а также здания и сооружения, примыкающие к зоне монтажа и влияющие на основные решения по организации и производству работ.

Геологические и гидрологические изыскания используют при размещении временных объектов, для которых необходимо знать несущую способность грунтов и уровень грунтовых вод (например, при строительстве цементных складов, заглублённых временных сооружений).

Инженерно-экономические изыскания используют при проектировании транспортных связей объектов строительства с поставщиками, карьерами и проч.

На стройгенплане используется генплан площадки строительства (рельеф – горизонтали и планировочные отметки проектируемых зданий и сооружений, сетей, дорог). Эти сведения дают возможность правильно решать планировку территории строительства, отвод поверхностных вод, устанавливать места подсоединения временных сетей к постоянным источникам электроснабжения и др.

Стройгенплан площадки согласовывается проектной организацией с заказчиком и генподрядчиком. Заказчик, в свою очередь, должен его согласовать с районным архитектором, органами санитарного и пожарного надзора, с отделами безопасности движения транспорта и эксплуатационными службами действующего предприятия

Объектный стройгенплан разрабатывается в последовательности, установленной блок-схемой согласно рисунку 2.

Расположение основных элементов обустройства строительных площадок при возведении отдельных зданий и сооружений непосредственно связано с условиями установки и эксплуатации грузоподъемных кранов. Поэтому в первую очередь осуществляется их привязка к объекту для определения параметров, обеспечивающих безопасную эксплуатацию кранов (зоны обслуживания, опасные зоны и т.п.), представленную блоком 1 рисунка 3.

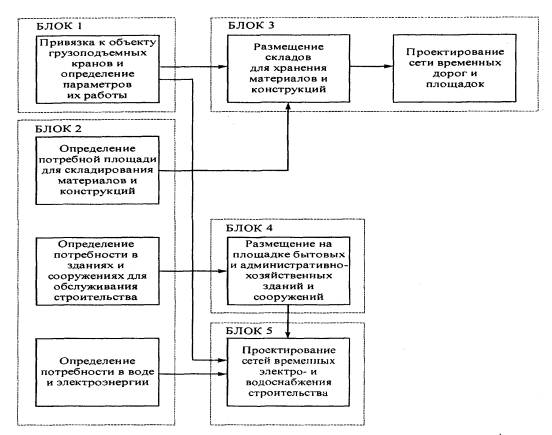

Рисунок 2 - Блок-схема проектирования объектного стройгенплана

Объектный стройгенплан разрабатывается подрядчиком или проектно-технологической организацией по договорам на проектно-технологические работы. В этом случае проект стройгенплана проектная организация согласовывает с генеральной подрядной и специализированными субподрядными строительными организациями.

Общеплощадочный стройгенплан состоит из графической части и расчётно-пояснительной записки.

В графическую часть проекта входят:

– генплан площадки с нанесёнными на нём объектами вре- менного назначения;

– экспликация всех постоянных и временных сооружений;

– условные обозначения;

– технико-экономические показатели стройгенплана.

Поскольку основой стройгенплана является генплан, масштаб сохраняется таким же, как и у генплана (1:1000, 1:2000).

Для крупных и сложных объектов разрабатывается несколько вариантов стройгенпланов и на этой основе выбирается наиболее экономичное решение.

Расположение производственных установок и складов для нужд строительства определяется практическими соображениями на основе учёта конкретных условий стройки и расположения строящихся объектов. Бетонно-растворные узлы необходимо размещать вблизи мест выгрузки цемента и инертных материалов, учитывая одновременно точки наибольшего потребления бетона и раствора. Сборные конструкции должны располагаться у места монтажа в зоне действия основного монтажного оборудования. Общеплощадочный склад для закрытого хранения строительных материалов располагается таким образом, чтобы были обеспечены удобные условия для их получения на всех объектах и обеспечены удобные подъезды для транспортных средств.

Административно-хозяйственные и бытовые помещения располагаются в местах, приближённых к строительству основных объектов, чтобы были обеспечены необходимые условия для рабочих и линейных работников с минимальными потерями времени во время переходов для отдыха и обогрева.

Временные сооружения на стройгенплане должны размещаться с соблюдением правил пожарной безопасности при производстве строительных работ. Так, строительная площадка должна иметь связь с постоянными дорогами общего пользования. Каждое постоянное или временное здание должно быть расположено не далее 25 м от дорог и проездов. На период раскопок на строительной площадке должна быть предусмотрена возможность объезда и устроены временные пешеходные мостки.

В зависимости от степени огнестойкости постоянных или временных сооружений должны устраиваться противопожарные разрывы (от 8 до 16 м), а для временных гаражей или стоянок транспорта + 3 м. Расстояние между складами пиломатериалов и деревоизделий должно быть не менее 30 м.

При разработке стройгенплана должны соблюдаться и санитарные нормы. Так, открытые склады пылящих материалов следует располагать не ближе 15 м от вспомогательных зданий и не менее 35 м от административно-конторских и бытовых помещений.

Важное значение имеет решение вопроса отвода ливневых вод со строительной площадки для предупреждения затопления котлованов и подземных сооружений этими водами.

Экспликация временных сооружений должна включать сведения о всех зданиях и сооружениях, об их объёме (площади, протяжённости), габаритах в плане, конструктивные характеристики (типовой проект, марка или краткое описание).

Для обоснования запроектированных в стройгенплане решений по временному обустройству строительной площадки выполняетсярасчётно-пояснительная записка.

При реконструкции и расширении действующих предприя- тий на стройгенплане показываются существующие подземные

коммуникации, находящиеся на строительной площадке. Должны быть указаны разбираемые и перекладываемые линии, места подключения временных коммуникаций к действующим, возможные проезды по территории действующего предприятия. В проекте должны быть предусмотрены работы по защите действующего оборудования и первоочередные работы по перекладке и монтажу сетей и коммуникаций.

При разработке нескольких вариантов стройгенплана выбирается оптимальный из них путём сравнения технико-экономи-ческих показателей. Это сравнение проводят по следующим видам показателей:

– удельные затраты на временные здания и сооружения (их стоимость) в процентах по отношению к общей сметной стоимости объекта;

– продолжительность работ по организации строительного производства в подготовительный период;

– трудоёмкость работ по организации временного хозяйства.

Удачно выполненный проект стройгенплана способствует повышению производительности труда, сокращению сроков производства работ и снижению стоимости строительства.
